      HMC649ALP6E 6位數字移相器芯片和采用SMT封裝技術手冊

      要長高 ? 2025-04-09 14:00 ? 次閱讀

      概述
      HMC649ALP6E是一款6位數字移相器，工作頻率范圍為3至6GHz ，可實現360度的相移覆蓋，線性度為6.265度。HMC649ALP6E具有極低的均方根相位誤差，為4度 ，且在所有相位狀態下插入損耗變化極小，不超過±0.5dB。這款高精度移相器由正邏輯0/+5V控制。HMC649ALP6E采用6×6毫米緊湊型塑料無引腳表面貼裝封裝，內部已匹配至50歐姆，無需外部組件。
      數據表：*附件：HMC649ALP6E 6位數字移相器芯片和采用SMT封裝技術手冊.pdf

      特性

      • 低RMS相位誤差： 3度
      • 低插入損耗： 6.5 dB至8 dB
      • 高線性度： 44 dBm
      • 正控制邏輯
      • 360度覆蓋，LSB = 5.625度
      • 裸片尺寸： 4.5 mm x 1.9 mm x 0.1 mm
      • 28引腳QFN無引腳SMT封裝： 36 mm2

      應用

      • EW接收器
      • 氣象和軍用雷達
      • 衛星通信
      • 波束成形模塊
      • 相位抵消

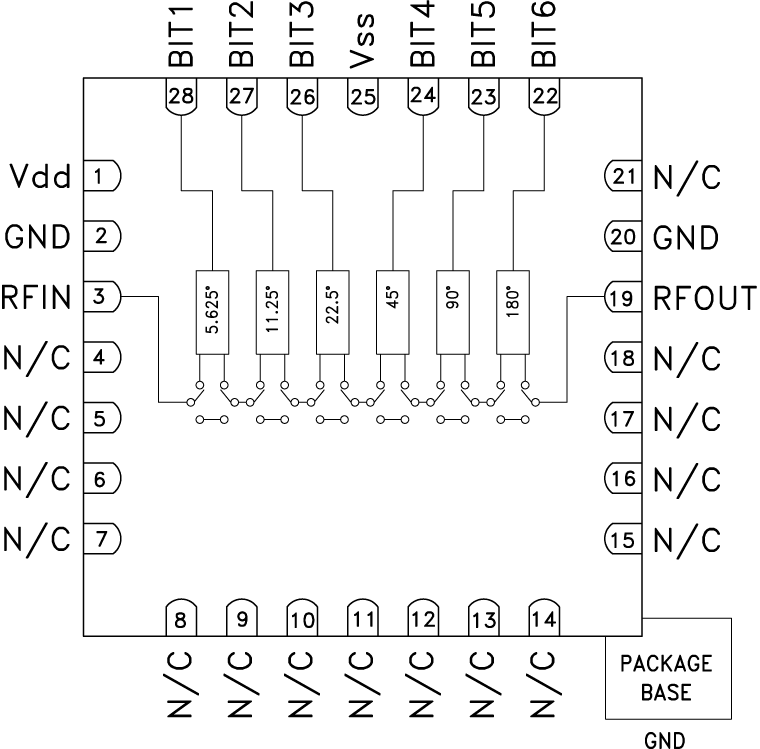

      框圖

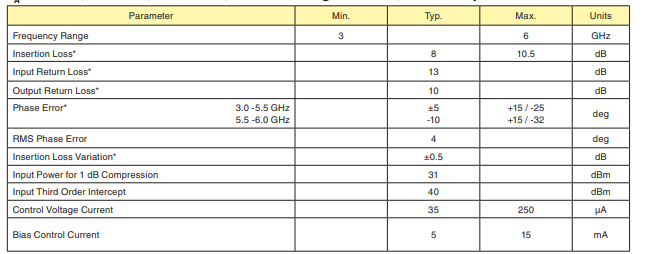

      電氣規格

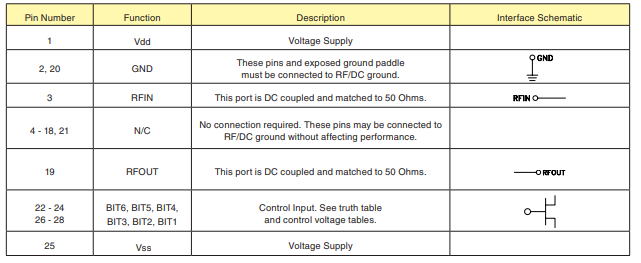

      引腳描述

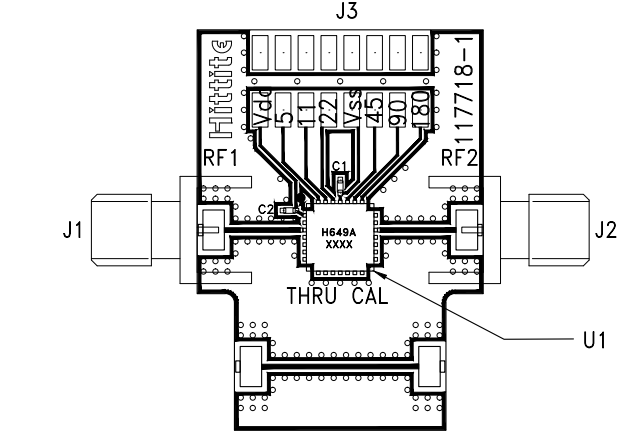

      評估PCB
