HMC936ALP6E 6位數字移相器SMT，1.2-1.4GHz技術手冊
概述
HMC936A是一款6位數字移相器，額定頻率范圍為1.2至1.4 GHz，提供360度相位覆蓋，LSB為5.625度。 HMC936A在所有相態具有1.2度的極低RMS相位誤差及±0.5 dB的極低插入損耗變化。 這種高精度移相器由0/+5V正控制邏輯控制，無需負電源電壓。 HMC936A 采用緊湊型6x6 mm塑料無引腳SMT封裝，內部匹配至50 Ω，無需任何外部元件。
數據表：*附件：HMC936ALP6E 6位數字移相器SMT，1.2-1.4GHz技術手冊.pdf
應用
- EW接收機
- 氣象和軍用雷達
- 相位抵消
- 衛星通信
- 波束成形模塊
特性
- 低RMS相位誤差：1.2°
- 低插入損耗： 5 dB
- 高線性度： +45 dBm
- 正控制邏輯
- 360°覆蓋，LSB = 5.625°
- 28引腳6x6 mm SMT封裝：36mm^2^

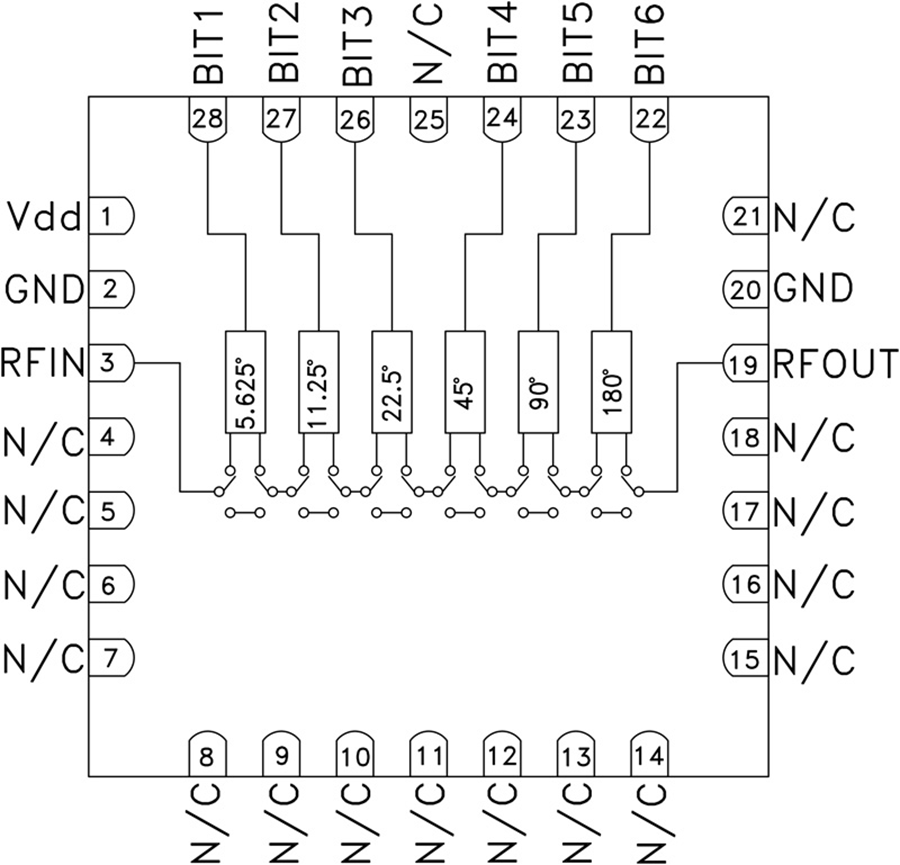

框圖

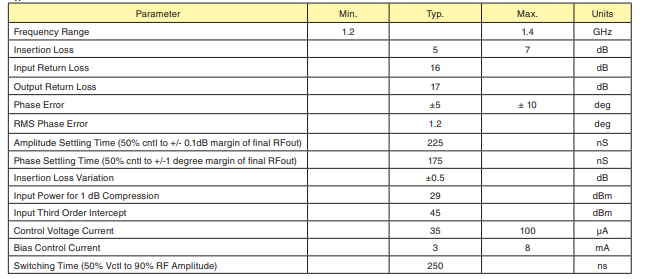

電氣規格書

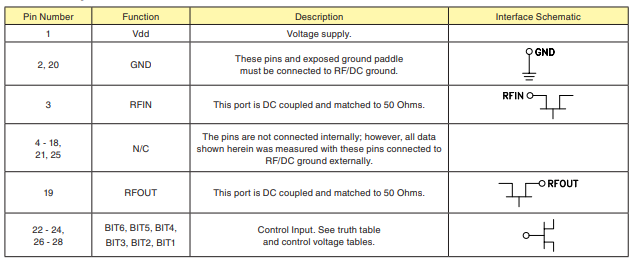

引腳配置描述

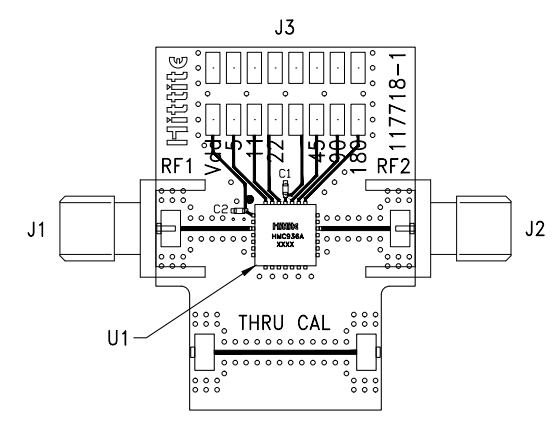

評估PCB
