TL317 是一款可調節的 3 端子正電壓穩壓器，能夠供電 100 mA，1.25 V 輸出電壓范圍 至 32 V。它非常易于使用，并且 只需兩個外部電阻器即可設置輸出電壓。

該穩壓器提供僅在集成電路中可用的完全過載保護。 芯片上包括限流和熱過載保護。所有過載保護 即使 ADJUSTMENT 斷開連接，電路仍保持完整功能。通常，沒有電容器 是必需的，除非器件遠離輸入濾波電容器，在這種情況下， 需要 input bypass。可以添加一個可選的輸出電容器以改善瞬態響應。 可以旁路 ADJUSTMENT 以實現非常高的紋波抑制。
*附件：TL317 100mA 3 端子可調正電壓穩壓器數據表.pdf

除了替代固定穩壓器外，TL317 穩壓器還可用于廣泛的 各種其他應用程序。因為穩壓器是浮動的，只能看到 input-to-output 差分電壓，幾百伏的電源可以調節到最大值 不超過 input-to-output differential 。它的主要應用是可編程的 output 穩壓器，但通過在 ADJUSTMENT 和 OUTPUT 之間連接一個固定電阻器，該設備可以 用作精密電流調節器。具有電子關斷功能的電源可通過 將 ADJUSTMENT 鉗位接地，將輸出編程為 1.25 V，此時大多數負載消耗很少 當前。

特性

• 與外部
  電阻分壓器配合使用時，輸出電壓范圍可在
  1.25 V 至 32 V 范圍內調節
• 輸出電流能力為 100 mA
• 輸入調節率通常為每個
  輸入電壓變化 0.01%
• 輸出調節通常為 0.5%
• 紋波抑制 （典型值） 80 dB

參數

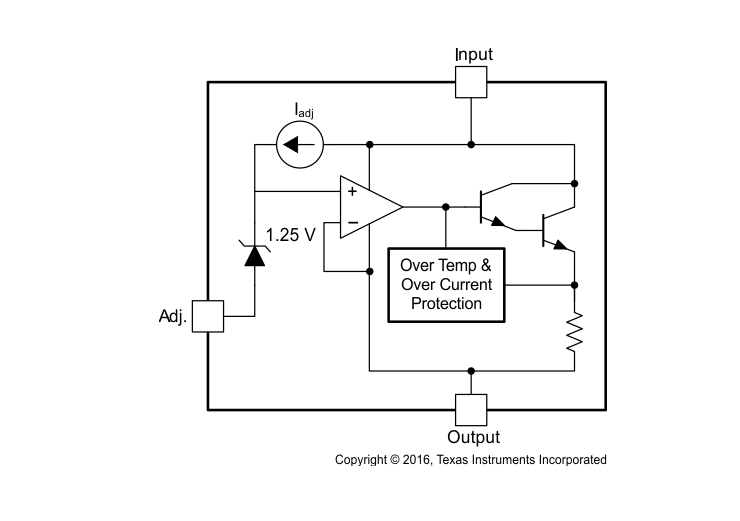

方框圖

一、產品概述

• ?型號?：TL317
• ?類型?：3端子可調正電壓穩壓器
• ?輸出電流?：最大100mA
• ?輸出電壓范圍?：1.25V至32V（通過外部電阻分壓器調節）

二、特點

• ?易于使用?：僅需兩個外部電阻即可設置輸出電壓。
• ?保護功能?：內置電流限制和熱過載保護，即使ADJ引腳斷開，保護功能仍有效。
• ?高穩定性?：可選輸出電容器以改善瞬態響應，ADJ引腳旁路可實現高紋波抑制。
• ?靈活性?：可作為可編程輸出穩壓器或精密電流調節器使用。

三、應用

• ?電源供應?
• ?便攜式設備?
• ?計算與服務器?
• ?電信設備?
• ?HVAC系統?
• ?桌面PC?
• ?數字標牌?
• ?可編程邏輯控制器?
• ?家用電器?

四、電氣特性

• ?輸入電壓調節?：典型值為0.01%（每1V輸入電壓變化）
• ?輸出電壓調節?：典型值為0.5%
• ?紋波抑制?：典型值為80dB
• ?參考電壓?：1.25V（ADJ引腳至輸出的電壓差）
• ?最小輸出電流?：保持調節的最小電流為1.5mA至2.5mA
• ?峰值輸出電流?：可達200mA（短時間）

五、封裝與尺寸

• ?封裝類型?：包括SOIC（8引腳）、TSSOP（8引腳）、SOP（8引腳）和TO-92（3引腳）等多種封裝形式。
• ?具體尺寸?：每種封裝類型提供了詳細的尺寸信息，便于PCB設計。

六、熱信息

• ?熱阻?：不同封裝類型的熱阻值有所不同，例如SOIC封裝的θJA為109.9°C/W。

七、應用電路

• ?可調電壓穩壓器?：通過兩個外部電阻分壓器設置輸出電壓。
• ?0V至30V穩壓器電路?：擴展輸出電壓范圍的應用電路。
• ?改進紋波抑制的穩壓器電路?：使用保護二極管和輸出電容器改善紋波抑制。
• ?精密電流限制器電路?：通過固定電阻限制輸出電流。
• ?跟蹤預穩壓器電路?：保持電路中第二個TL317的恒定電壓。
• ?緩慢啟動穩壓器電路?：使用電容器和PNP晶體管實現緩慢啟動。
• ?恒流電池充電器電路?：利用電流限制模式實現固定電流的涓流充電。
• ?高電流可調穩壓器電路?：通過NPN晶體管擴展輸出電流能力。

八、布局指南

• ?旁路電容?：建議在輸入端使用旁路電容，并盡量靠近輸入端和系統地，以最小化環路面積。
• ?寬跡線?：在滿載條件下，建議使用寬跡線以消除I×R壓降和熱耗散。
