一、能耗監測點位示意圖及能耗監測分級

一級計量點位（Wh11-Wh12）：配置在市電電源（高壓進線柜或所有變壓器低壓進線柜）和油機電源進線端，用以計量市電和油機總輸入電量。

二級計量點位（Wh21-Wh22）：配置在低壓配電系統非通信負荷、通信輔助負荷輸出開關，用以計量非生產用電量和輔助設備用電量。

三級計量點位（Wh31）：配置在開關電源、UPS等設備輸出側，用以計量總通信負荷用電量。

四級計量點位（Wh41-Wh42）：配置在機房各列頭柜和各空調配電箱的輸入端，用以計量機房內通信設備用電量和空調用電量。

五級計量點位（Wh51-Wh52）：配置在列頭柜輸出分路，用以計量各專業設備柜的用電量。

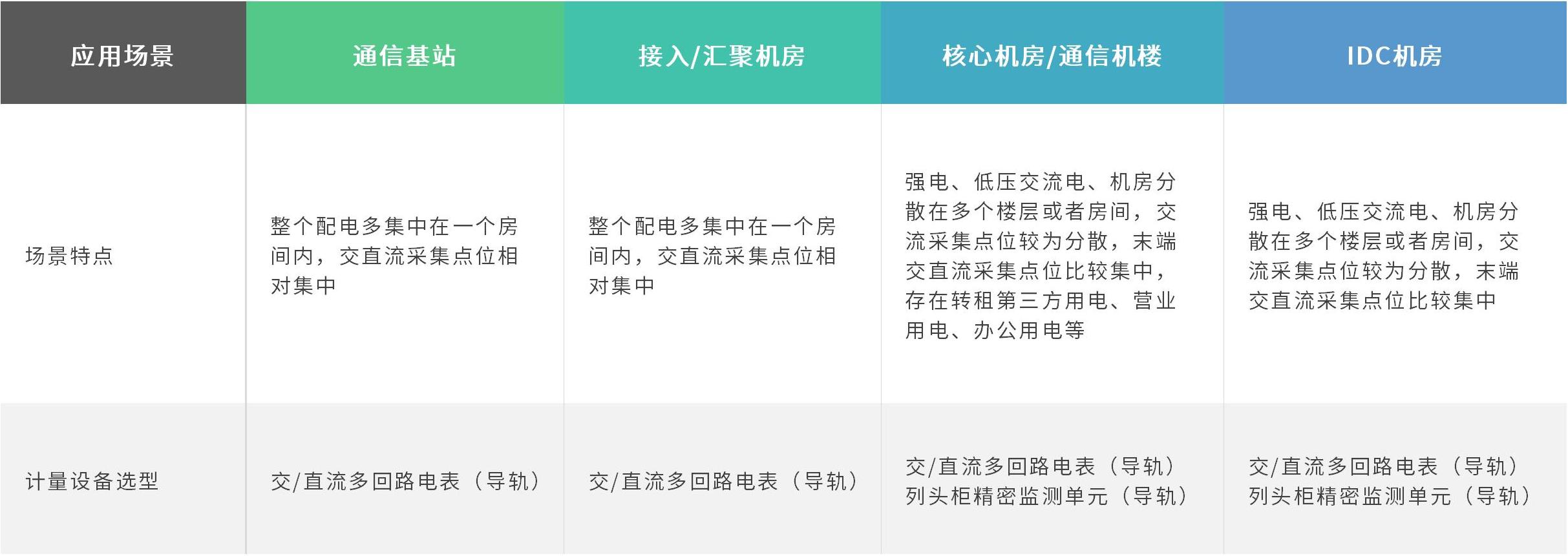

二、各場景計量設備的選擇

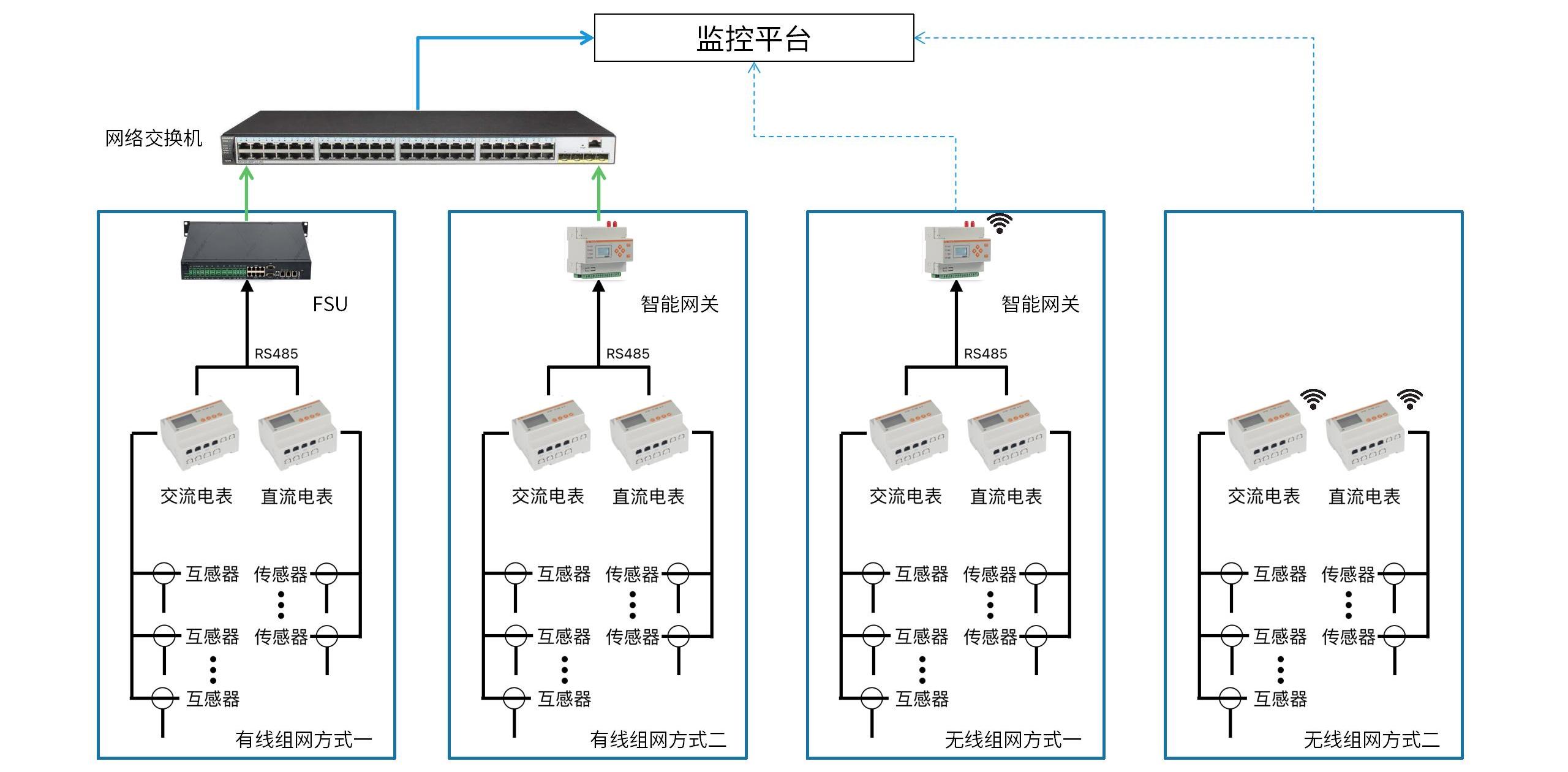

三、能耗監測組網系統圖

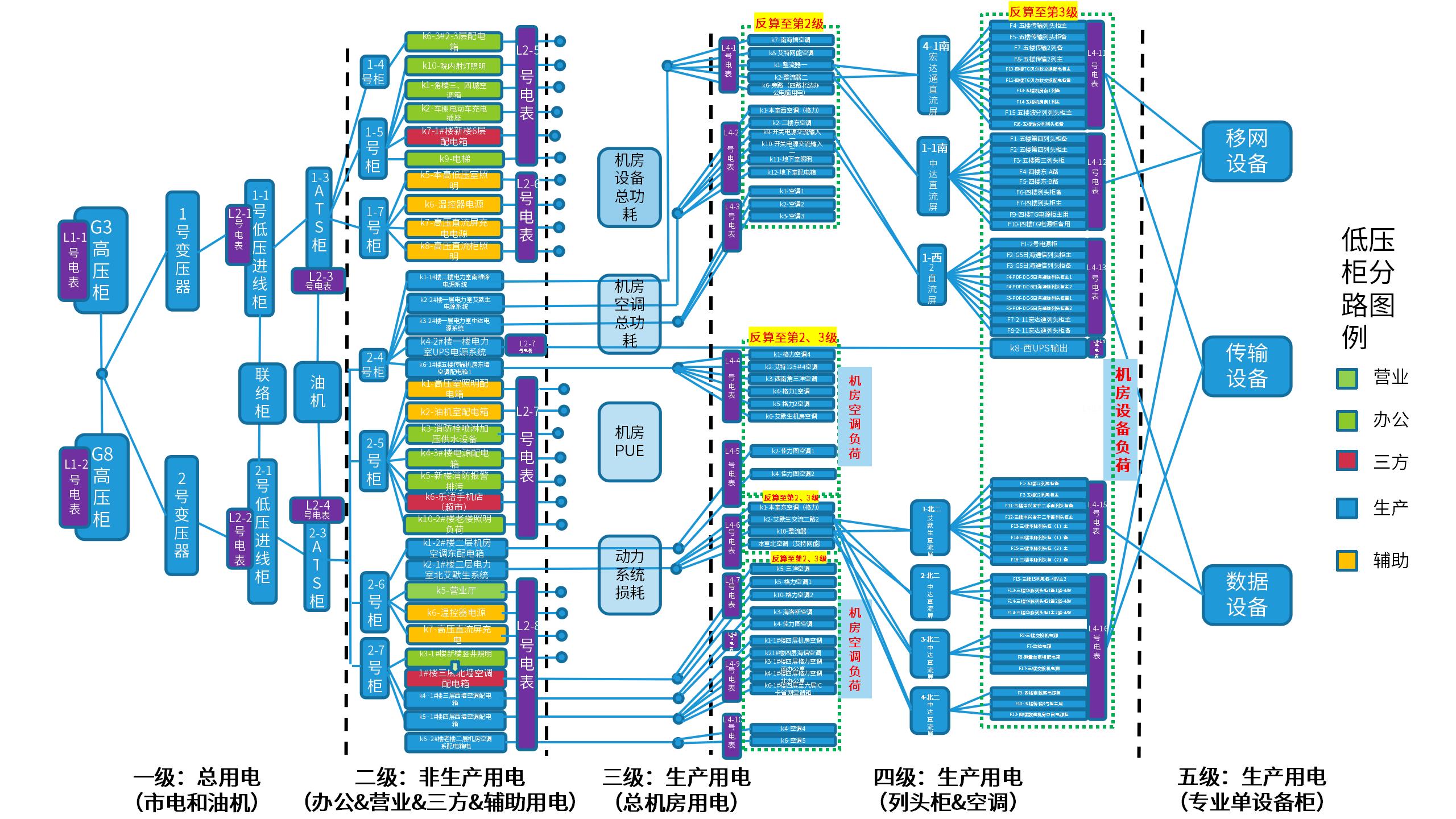

四、典型拓撲圖

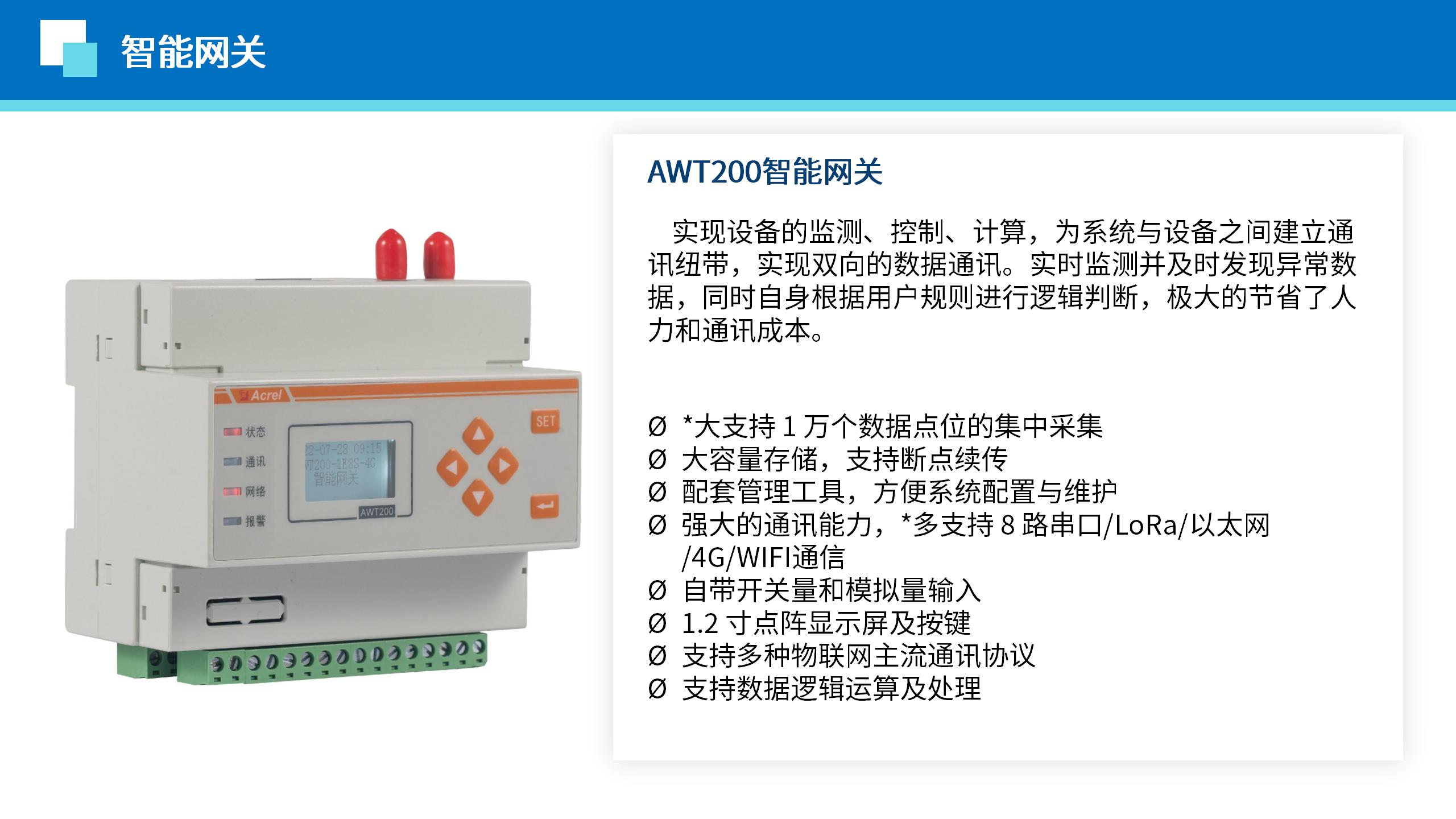

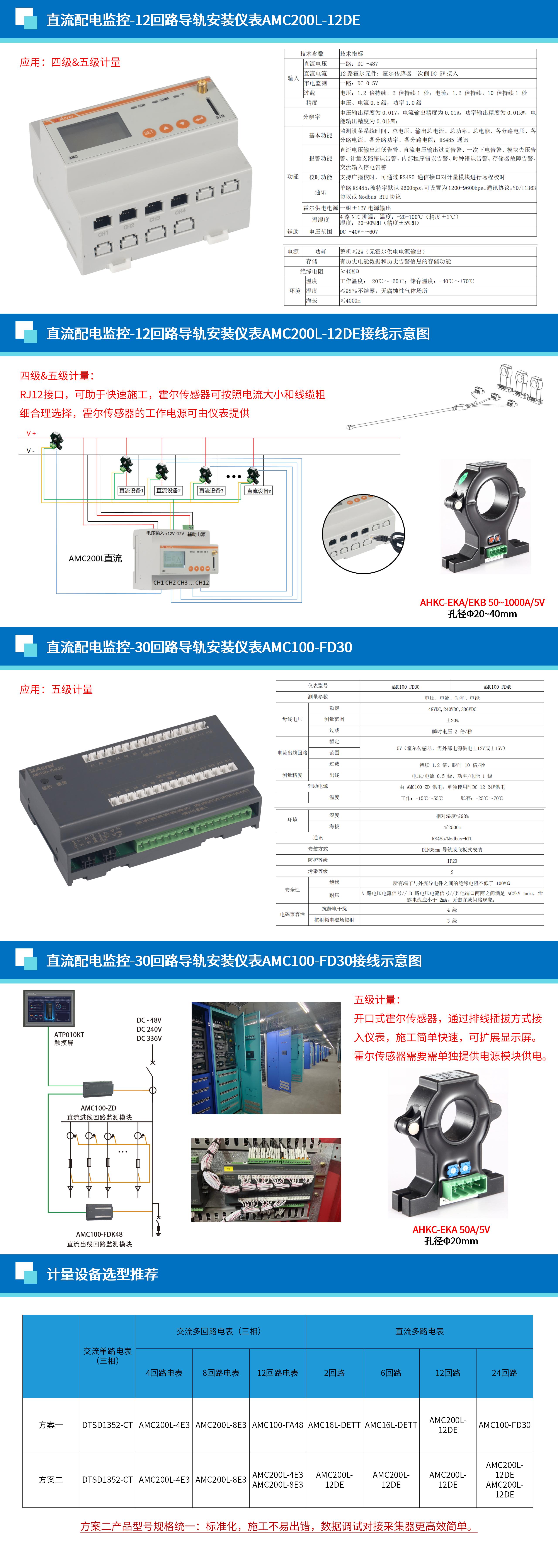

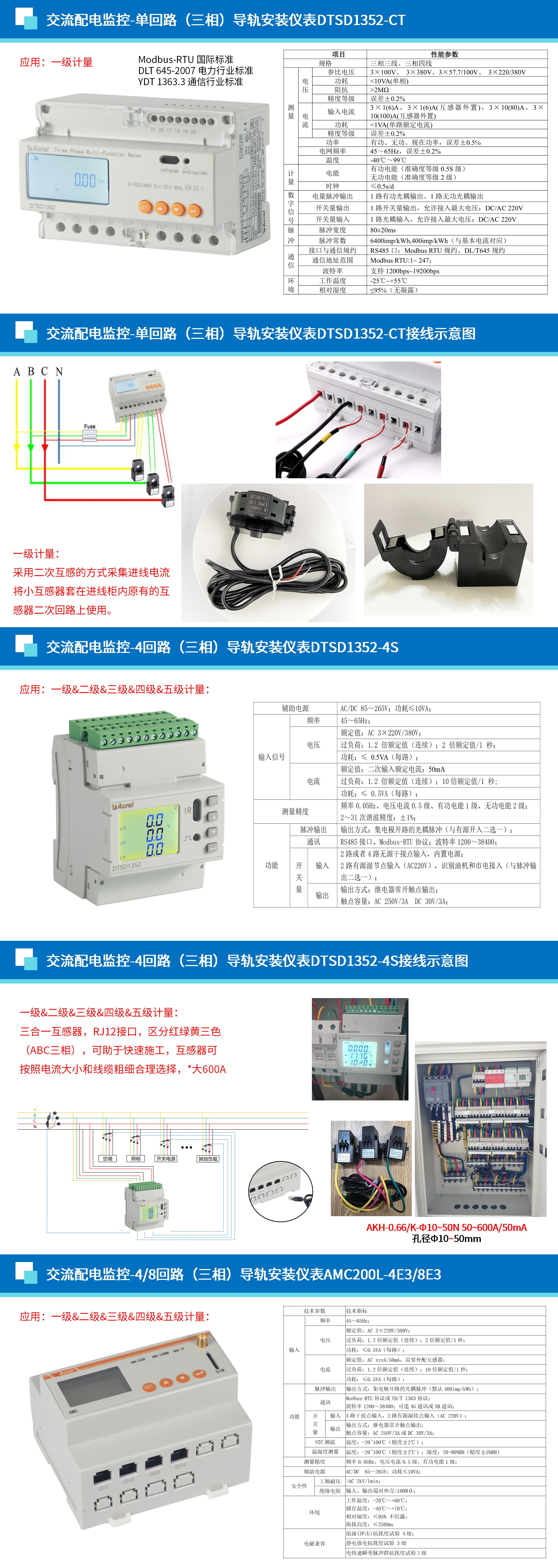

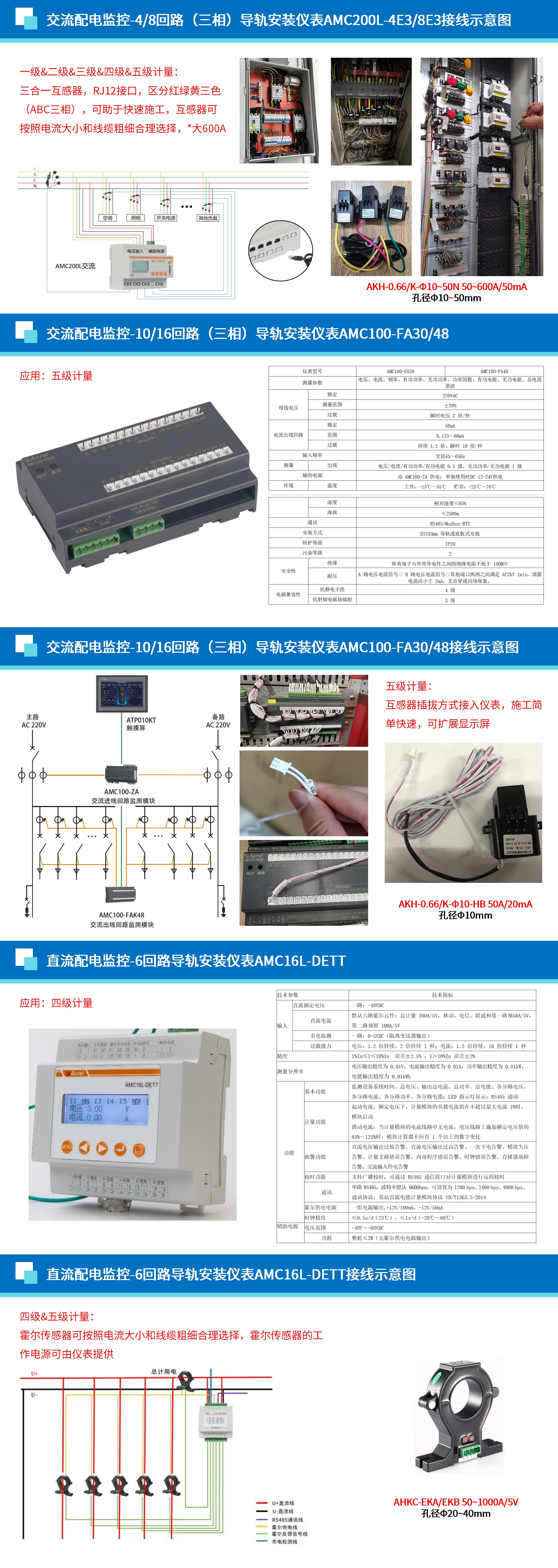

五、典型硬件

方案配置支持請聯系安科瑞電氣周女士
