UCx84x 系列控制集成電路提供實現離線或 DC-DC 固定頻率電流模式控制方案所需的功能，外部元件數量最少。內部實現的電路包括一個欠壓鎖定 （UVLO），其啟動電流小于 1mA，以及一個為在誤差放大器輸入端實現精度而調整的精密基準。其他內部電路包括提供鎖存作的邏輯電路、還提供電流限制控制的脈寬調制 （PWM） 比較器，以及用于拉出或吸收高峰值電流的圖騰柱輸出級。輸出級專為驅動 N 溝道 MOSFET 而設計，當輸出級處于關斷狀態時為低電平。
*附件：UCx84x 電流模式 PWM 控制器數據表 .pdf

UCx84x 系列提供多種封裝選項、溫度范圍選項、最大占空比選擇以及導通和關斷閾值以及遲滯范圍選擇。具有較高導通或關斷磁滯的器件是離線電源的不錯選擇，而具有較窄磁滯范圍的器件則專為 DC-DC 應用而設計。UC184x 器件的額定工作溫度范圍為 –55°C 至 125°C，UC284x 系列的額定工作溫度范圍為 –40°C 至 85°C，UC384x 系列的額定工作溫度范圍為 0°C 至 70°C。

特性

• 針對離線和 DC-DC 轉換器進行了優化
• 低啟動電流 （< 1mA）
• 自動前饋補償
• 逐脈沖電流限制
• 增強的負載響應特性
• 帶滯后的欠壓鎖定
• 雙脈沖抑制
• 大電流圖騰柱輸出
• 內部調整的帶隙參考
• 高達 500kHz 的工作頻率
• 具有低輸出電阻的誤差放大器

參數

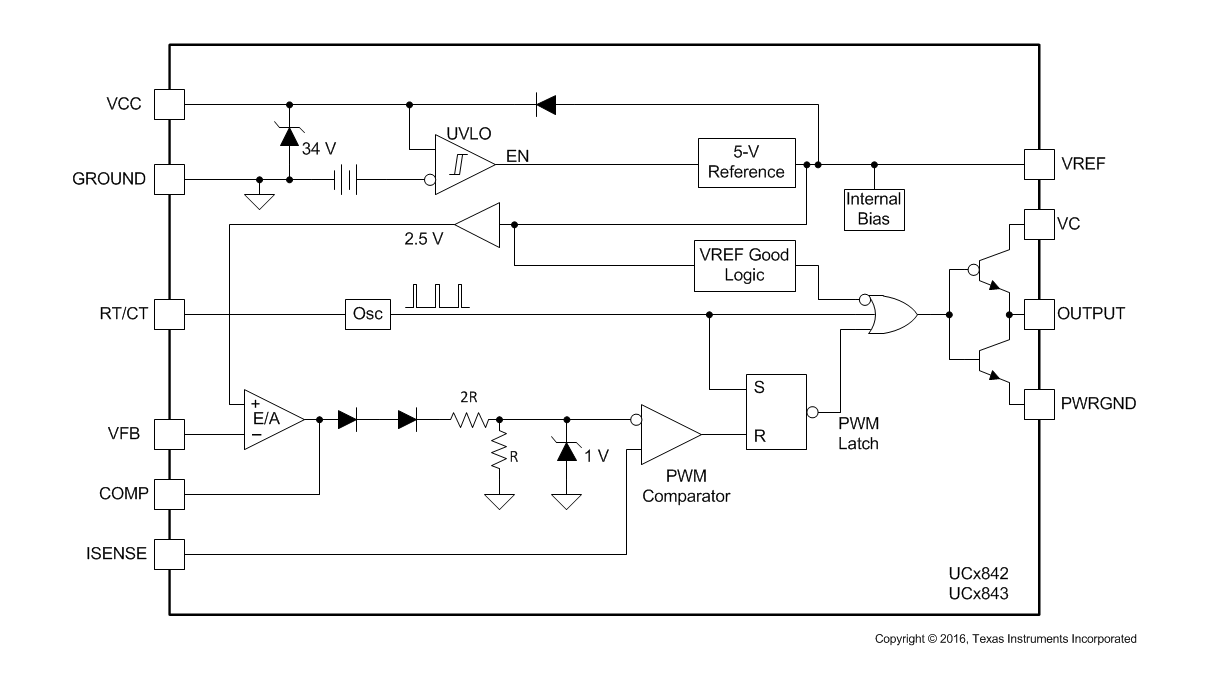

方框圖

概述

UCx84x 系列電流模式 PWM 控制器專為離線式和 DC-DC 轉換器設計，提供高效的電流模式控制方案，并具有低啟動電流、自動前饋補償、逐脈沖電流限制等特性。

主要特性

• ?低啟動電流?：小于 1mA，適用于離線式轉換器。
• ?自動前饋補償?：優化動態響應。
• ?逐脈沖電流限制?：提高系統可靠性。
• ?增強的負載響應特性?：快速響應負載變化。
• ?欠壓鎖定與遲滯?：保護電路在供電不足時正常工作。
• ?雙脈沖抑制?：減少開關噪聲。
• ?高電流圖騰柱輸出?：直接驅動 MOSFET。
• ?內部修剪?：提高精度和穩定性。

應用

• ?離線式轉換器?：如 AC-DC 電源適配器。
• ?DC-DC 轉換器?：如降壓（Buck）、升壓（Boost）和降壓-升壓（Buck-Boost）轉換器等。

功能描述

• ?誤差放大器?：具有低輸出阻抗，可配置各種阻抗網絡。
• ?電流感測?：通過外部電阻感測電流，并轉換為電壓信號輸入到 PWM 比較器。
• ?PWM 比較器?：比較電流感測信號和誤差放大器輸出，控制 PWM 信號的占空比。
• ?振蕩器?：產生固定頻率的時鐘信號，用于 PWM 控制。
• ? 欠壓鎖定（UVLO） ?：在供電電壓低于閾值時，禁止輸出驅動，保護電路。
• ?軟啟動?：雖然 UCx84x 內部沒有軟啟動控制，但可以通過外部電路實現。
• ?斜坡補償?：防止大占空比下的次諧波振蕩。

電氣特性

• ? 供電電壓（VCC） ?：12V 至 28V（典型值）
• ?輸出驅動電流?：±1A（峰值）
• ?誤差放大器帶寬?：約 1MHz
• ?最大占空比?：UCx842/3 約 100%，UCx844/5 約 50%
• ?啟動電流?：小于 1mA

封裝與溫度范圍

• ?封裝類型?：包括 SOIC、DIP、LCCC 等多種封裝形式。
• ?溫度范圍?：不同型號有不同的溫度范圍，如 UC184x/UC284x 為 -40°C 至 +85°C，UC384x 為 0°C 至 +70°C。

典型應用電路

• 提供了 UC2842 在離線式反激轉換器中的典型應用電路，包括變壓器設計、電流感測網絡、啟動電路和補償網絡等詳細設計步驟。

設計考慮

• ?電流感測?：需要選擇合適的電流感測電阻，以平衡精度和功耗。
• ?補償網絡?：根據轉換器的開環傳遞函數設計合適的補償網絡，以保證系統的穩定性。
• ?布局與布線?：注意關鍵信號的布線，如反饋信號、電流感測信號等，以減少噪聲干擾。
