TLV902x-Q1 和 TLV903x-Q1 是汽車級單通道、雙通道和四通道比較器系列。該系列提供低輸入失調電壓、容錯輸入和出色的速度功率比等特性組合，傳播延遲為 100ns，每個通道的靜態電源電流僅為 18μA。

數據手冊：*附件：TLV9032-Q1 汽車類、1.65V至5.5V、精密雙路推挽比較器技術手冊.pdf

該系列還包含上電復位 (POR) 特性，這可確保輸出處于已知狀態，直到達到最小電源電壓，從而防止系統上電和斷電期間出現輸出瞬變。

這些比較器還具有容錯輸入，容錯輸入電壓可升至 6V 而不會造成損壞，也不會產生輸出相位反轉。因此，該系列的比較器適合在惡劣的嘈雜環境中進行精密電壓監測。

TLV902x-Q1 具有開漏輸出，可上拉到低于或超過電源電壓，使其適用于低壓邏輯轉換器。

TLV903x-Q1 具有推挽式輸出級，能夠灌入/拉取許多毫安級電流以驅動 LED 或 MOSFET 柵極等容性負載。

TLV90x0-Q1 和 TLV90x1-Q1 是單通道器件的替代引腳排列版本。

該系列具有 -40°C 至 +125°C 的汽車級額定溫度范圍，可采用標準的引線和無引線封裝。

特性
? 符合汽車應用要求
? 具有符合 AEC-Q100 標準的下列特性：
– 器件溫度等級 1：–40°C 至 125°C 環境工作溫度范圍
– 器件 HBM ESD 分類等級 2
– 器件 CDM ESD 分類等級 C6
? 1.65V 至 5.5V 的電源電壓范圍
? 已知啟動的上電復位 (POR)
? 精密輸入失調電壓為 300μV
? 100ns 典型傳播延遲
? 每通道的低靜態電流為 16μA
? 軌至軌輸入電壓范圍超過電源軌
? 開漏輸出選項 (TLV902x-Q1)
? 推挽輸出選項 (TLV903x-Q1)
? 備選單通道引腳排列選項 (TLV90x0)
? 2kV ESD 保護

引腳功能和配置

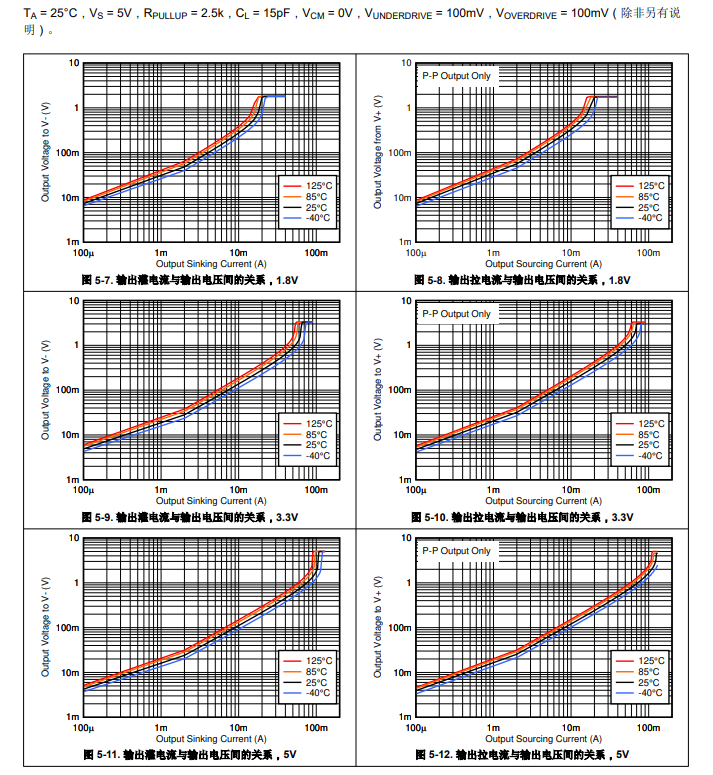

典型特性

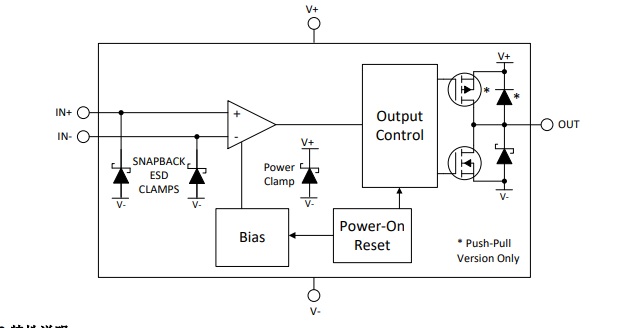

功能方框圖

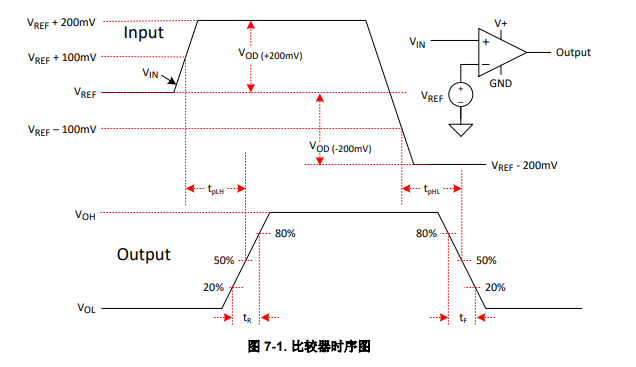

時序圖

應用
? 汽車
– HEV/EV 和動力總成
– 信息娛樂系統與儀表組
– 車身控制模塊
? 工業
