LM2642 由兩個電流模式同步降壓穩壓器控制器組成，具有 開關頻率為 300kHz。

兩個開關穩壓控制器以 180° 異相運行。此功能可減少 輸入紋波 RMS 電流，從而顯著降低所需的輸入電容。這 兩個開關穩壓器輸出也可以并聯，作為雙相單輸出運行 調節器。

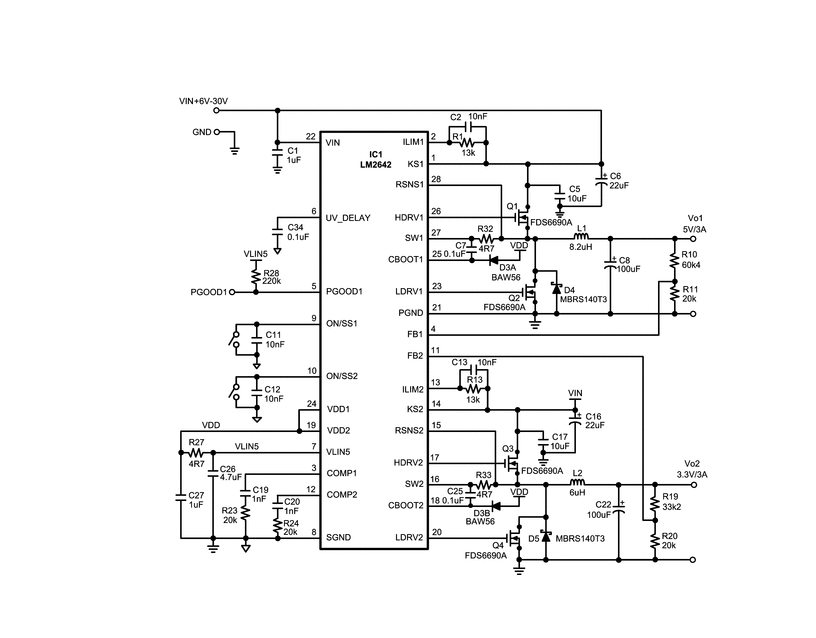

*附件：lm2642.pdf

每個通道的輸出可以在 1.3 到 V 在 ? 最大占空比。外部也提供內部 5V 電源軌 用于驅動 Bootstrap 電路。

電流模式反饋控制可確保出色的線路和負載調節以及寬環路 帶寬，可出色地響應快速負載瞬變。電流感應到 Vds 上 的頂部 FET 或與漏極串聯的外部電流檢測電阻器 頂部 FET。每個通道的電流限值可獨立調節。

LM2642 具有獨立于輸出負載的模擬軟啟動電路 和輸出電容。這使得軟啟動行為比 傳統的軟啟動電路。

提供一個 PGOOD1 引腳來監控通道 1 的直流輸出。過壓保護 可用于兩個輸出。還提供 UV-Delay 引腳，以允許延遲關閉時間 輸出欠壓事件期間的 IC。

特性

• 兩個同步降壓穩壓器
• 180° 異相作
• 4.5V 至 30V 輸入范圍
• 電源良好功能監視器 Ch.1
• 37μA 關斷電流
• 0.04%（典型值）線路和負載調節誤差
• 帶或不帶感應電阻器的電流模式控制
• 獨立的使能 / 軟啟動引腳允許進行簡單的順序啟動配置。
• 可配置為單輸出并聯作。
• 可調的逐周期電流限制
• 輸入欠壓鎖定
• 輸出過壓鎖存保護
• 帶延遲的輸出欠壓保護
• 熱關斷
• 穩壓器 OFF 時輸出電容器的自放電
• TSSOP 封裝

參數

方框圖

概述

LM2642 是一款雙相同步降壓開關控制器，具有兩個電流模式同步降壓調節器，工作頻率為 300kHz。該控制器適用于需要低輸入電容和高效率的應用場景，如嵌入式計算機系統、高端游戲系統和機頂盒等。

主要特性

• ?雙相同步降壓?：兩個通道以 180° 相位差工作，減少輸入紋波電流。
• ?寬輸入電壓范圍?：4.5V 至 30V。
• ?功率良好功能?：監控通道 1 的直流輸出。
• ?低關斷電流?：37μA。
• ?高精度?：0.04% 的典型線路和負載調節誤差。
• ?獨立使能/軟啟動引腳?：允許簡單的順序啟動配置。
• ?可配置為單輸出并聯操作?。
• ?可調節的逐周期電流限制?。
• ?輸入欠壓鎖定?、輸出過壓/欠壓保護、熱關斷等功能。

封裝與引腳

• ?封裝類型?：28 引腳 TSSOP 封裝。
• ?關鍵引腳?：
  • VIN：電源輸入引腳。
  • PGOOD1：通道 1 的功率良好輸出。
  • UV_DELAY：欠壓保護延遲控制引腳。
  • ON/SS1/ON/SS2：通道 1/2 的使能/軟啟動引腳。
  • FB1/FB2：反饋輸入引腳，用于設置通道 1/2 的輸出電壓。
  • COMP1/COMP2：補償引腳，連接至信號地。
  • ILIM1/ILIM2：電流限制閾值設置引腳。
  • KS1/KS2、RSNS1/RSNS2：電流感應引腳。
  • SW1/SW2：開關節點連接引腳。
  • HDRV1/HDRV2、LDRV1/LDRV2：高低側門驅動輸出引腳。
  • CBOOT1/CBOOT2：自舉電容連接引腳。
  • VDD1/VDD2：低側門驅動供電引腳。
  • PGND：功率地。
  • SGND：信號地。

電氣特性

• ?輸入電壓范圍?：4.5V 至 30V（VLIN5 與 VIN 分開時）。
• ?VLIN5 輸出電壓?：典型值為 5V，用于內部偏置和自舉電路。
• ?軟啟動電流源?：7μA 至 13μA。
• ?過壓保護閾值?：107% 至 122% 的標稱輸出電壓。
• ?欠壓保護閾值?：75% 至 86% 的標稱輸出電壓。
• ?效率?：在多種負載和輸入電壓條件下，效率高達 90% 以上。

功能描述

• ?軟啟動?：通過外部電容實現軟啟動，減少啟動時的浪涌電流和輸出電壓過沖。
• ? 功率良好（PGOOD） ?：監控通道 1 的輸出電壓，并在輸出電壓超出設定范圍時發出信號。
• ?順序啟動?：通過連接 PGOOD1 到 SS/ON2 實現通道的順序啟動。
• ?過壓/欠壓保護?：在輸出電壓過高或過低時關閉輸出，保護負載和電源。
• ?熱關斷?：在結溫超過閾值時自動關閉輸出，防止過熱損壞。
• ?電流感應和限制?：提供精確的電流感應和可調節的電流限制功能，防止過流損壞。

應用信息

• ?推薦應用?：嵌入式計算機系統、高端游戲系統、機頂盒、WebPAD 等。
• ?布局考慮?：建議將電流感應引腳附近的信號進行濾波，以減少噪聲干擾。同時，注意自舉電容和二極管的選擇，以確保高側門驅動的穩定工作。

封裝選項與可用性

• ?封裝選項?：28 引腳 TSSOP 封裝。
• ?溫度范圍?：-40°C 至 125°C。
• ?RoHS 與 Green 標準?：符合歐盟 RoHS 指令要求，且為無鉛產品。
