電網中常會因雷擊、短路故障、大功率設備啟動、電網切換或負載突變等原因，可能會導致如設備停機、異常重啟、醫療設備斷電危及患者等嚴重后果，那么該如何避免呢？

電網中常會因雷擊、短路故障、大功率設備啟動、電網切換或負載突變等原因，出現電壓暫降（Dip）、短時中斷（Interruption）或電壓波動（Variation），可能會導致如設備停機、異常重啟、醫療設備斷電危及患者等嚴重后果。

在產品設計初期，通過可編程交流電源模擬異常環境，進行測試并優化產品設計，即可有效避免上述情況的發生。那么，該如何測試呢？

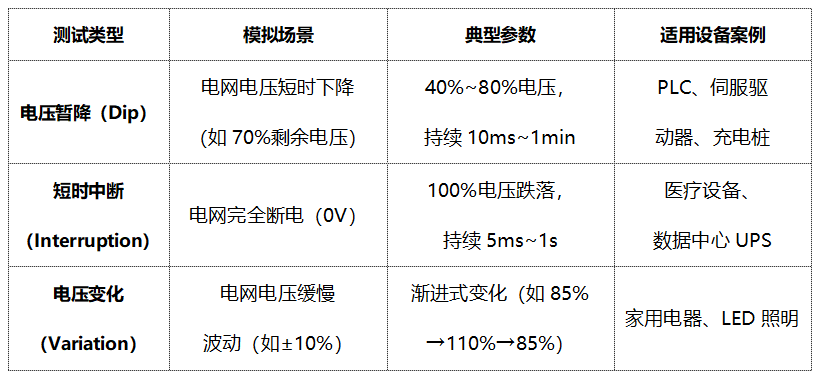

依據IEC61000-4系列標準的要求，主要測試以下三種電網異常情況：

測試核心設備——可編程交流電源

• 需支持毫秒級電壓切換（如從230V降至70%即161V）；
• 可生成標準規定的突變或漸變波形（如梯形波、矩形波）。

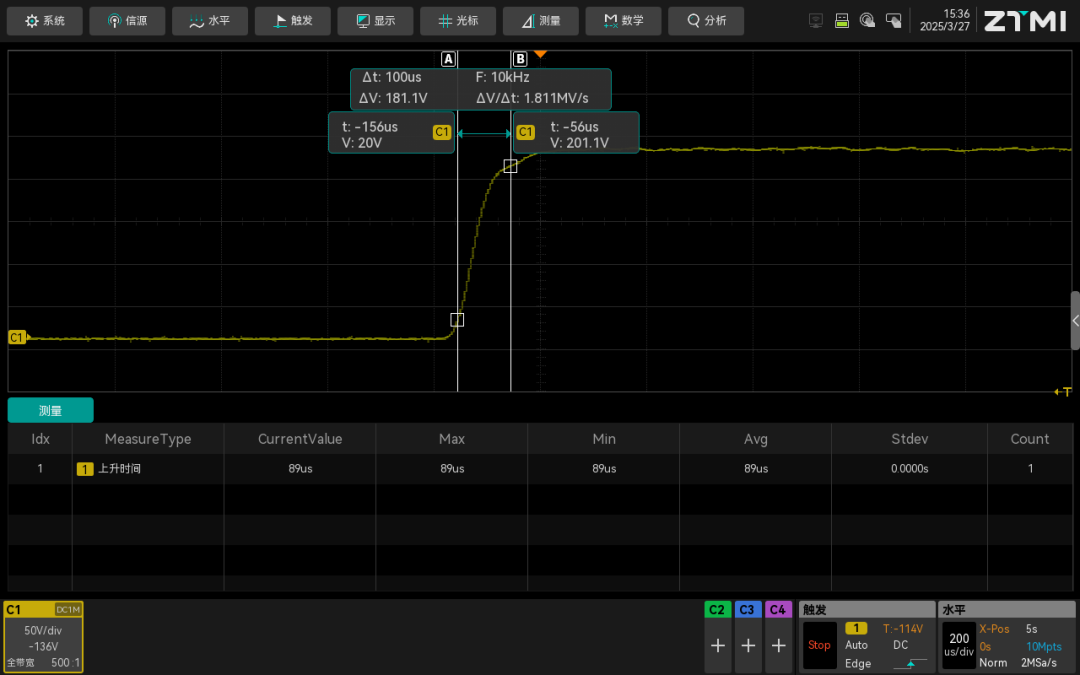

推薦選擇PSA6000系列可編程交流源，100us級的動態響應，并內置50余種電網模擬常用畸變波形。

監控測量設備——示波器、功率分析儀

• 示波器主要用于記錄被測物電壓/電流瞬態響應變化（推薦ZUS5000系列示波器，12bit高分辨率，5GSa/s采樣率)；

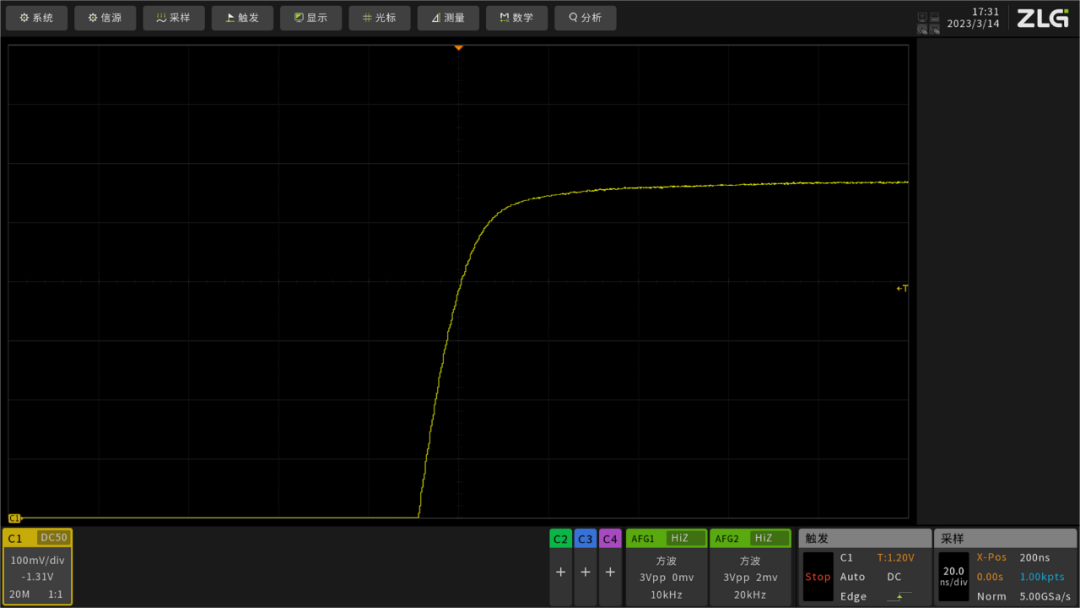

12bit 高分辨波形放大效果

功率分析儀用于測量及記錄被測物的功耗變化（推薦PA5000H功率分析儀，0.05%高精度測量，內置多種標準）。

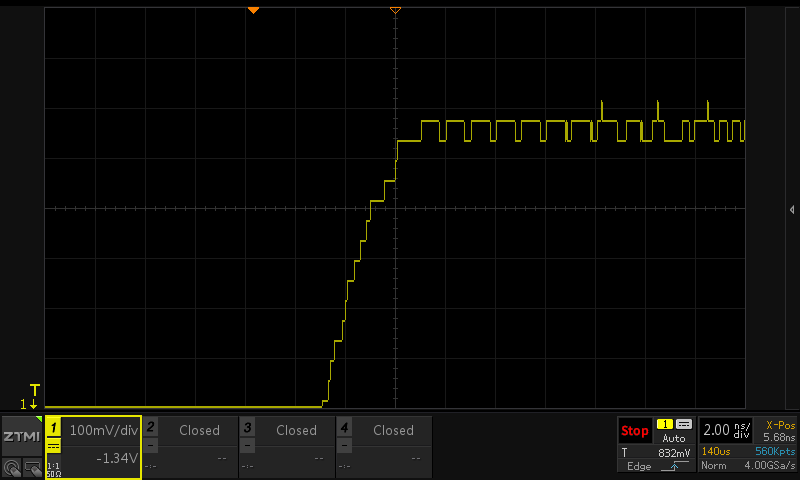

傳統 8bit 波形放大失真

根據IEC 61000-4-11，設備性能分為4個等級：

A級：功能完全正常（如工業PLC無報警）。

B級：短暫性能降級但自動恢復（如顯示屏閃爍后正常）。

C級：需人工重啟或復位（不合格）。

D級：設備損壞（如電源模塊燒毀，嚴重不合格）。

合格標準：通常要求至少達到B級，關鍵設備（如醫療）需滿足A級。

電網波動測試是評估設備電網適應性的關鍵標準，通過模擬電壓暫降、中斷等極端情況，暴露設計弱點并提升產品品質。測試需依賴高精度可編程電源，并結合實際應用場景選擇嚴酷等級。對于涉及人身安全或高價值設備（如醫療、工業控制），通過該測試是市場準入的基本要求。在研發初期進行環境模擬測試，可大幅提升產品品質，降低各類及各區域標準認證失敗的風險！
