摘要：本文探討了智能安全配電裝置在實驗室場所中的應用及其重要性。實驗室作為科研、教學的重要場所，其配電設計不僅關乎設備的正常運行，更涉及到實驗人員的人身安全。通過引入智能安全配電裝置可以提升實驗室的用電安全性。

關鍵詞：電氣事故；智能安全配電裝置；實驗室配電設計

0概述

實驗室場所因其特殊性，對配電系統有著特殊的需求。傳統的配電方式往往難以滿足實驗室對安全、穩定、智能的需求。因此，智能安全配電裝置應運而生，成為實驗室配電系統的理想選擇。

1實驗室場所的配電設計

實驗室的配電設計需要充分考慮實驗設備的用電需求、用電安全以及未來的擴展性。以下是實驗室配電設計的一些關鍵要素：

(1)用電負荷計算：根據實驗室設備的功率、數量以及使用頻率，計算實驗室的總用電負荷，確保配電系統的容量滿足需求。

(2)配電系統規劃：合理規劃配電系統的布局，包括主配電箱、分支配電箱的位置和數量，以及電纜的走向和敷設方式。確保配電系統結構清晰、易于維護。

(3)安全防護措施：實驗室配電系統需要設置多級安全防護措施，包括過載保護、短路保護、漏電保護等。同時，還需要考慮接地系統的設計和實施，確保用電安全。

(4)監測與控制：可以通過引入智能安全配電裝置，實現對配電系統的實時監測和控制。通過監測電流、電壓、功率等電參量，及時發現并處理異常情況，提高用電效率和安全性。

(5)應急照明與疏散指示：在實驗室配電設計中，還需要考慮應急照明和疏散指示系統的設置。在緊急情況下，為實驗人員提供清晰的疏散路徑和照明條件，確保人員安全疏散。

2安科瑞AISD100系列智能安全配電裝置

2.1介紹

AISD系列智能安全配電裝置是安科瑞電氣有限公司專門為低壓配電側開發的一款智能安全用電產品，本產品主要針對低壓配電側人身觸電安全事故、線路老化、漏電引起電氣火災等等常見隱患而設計。

產品主要應用于學校、加油站、醫院、銀行、療養院、康復*心、敬老院、酒店賓館、商場商鋪、企事業單位、家庭電器、旅游景點等各類低壓用電的場所，為場所內用電設備提供安全可靠的供電。

2.2功能特點

裝置采用一體化整機設計，預留專門的用戶接線及操作窗口，簡化用戶接線使用。

提高供電連續性。裝置負載側電網發生單相接地故障時，電網可持續供電，裝置報警，但不會切斷電源，不影響用電設備繼續運行。

提高供電安全性。裝置的輸出側負載線路發生單相接地故障時，接地點不會產生電弧火花，防止電氣火災事故發生。

保障人身安全。裝置限制了負載側電網的漏電流，人體誤觸碰到單根供電線路時，能對人體進行保護，不會造成觸電事故。

監測報警功能。裝置后端輸出線路發生過載、過欠壓、絕緣，以及裝置內部超溫故障時，裝置發出聲光報警信號。

電參量測量顯示。裝置能實時測量輸出線路的電流、電壓、功率、電能、裝置溫度和輸出線路對地絕緣電阻值，并在觸摸屏上實時顯示。

事件記錄功能。裝置可存儲20條事件記錄，可供用戶查詢。

急停保護功能。具有應急市電切換、浪涌保護及緊急按鈕斷電功能。

通訊功能。裝置標配無線通訊功能，支持4G無線方式。（可根據客戶需求調整為RS485通訊）。通過有線組網或無線方式將數據發送到云平臺，用戶可以使用網頁瀏覽器、手機APP或微信公眾號對裝置進行遠程監測和控制。

揚聲器報警功能。當裝置有故障發生時，可發出語音報警。

手動切換市電功能。當裝置內部某個模塊失效造成裝置無法正常供電時，可通過該操作把裝置強行切換到市電輸出，不會造成裝置后端因斷電而無法工作。

2.3技術指標

注：具體容量選型時請咨詢相關工程師。

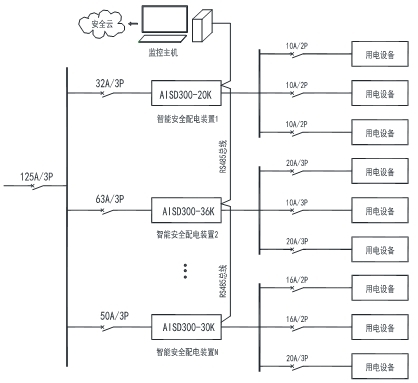

2.4典型應用圖

3結語

實驗室的配電設計是確保實驗室設備正常運行和實驗人員安全的重要環節。通過合理負荷計算與設備選型、配電系統布局、接地與防雷措施以及智能安全配電裝置的應用，可以構建一個安全、可靠的實驗室配電系統。未來，隨著科技的不斷發展，智能安全配電裝置將在實驗室配電設計中發揮更加重要的作用。

參考文獻

[1] 企業微電網設計與應用手冊.2024
