UCC28700 系列反激式電源控制器提供恒壓 （CV） 和恒流 （CC） 輸出調節，無需使用光耦合器。設備 來自初級電源開關和輔助反激式繞組的工藝信息，可實現精確的 輸出電壓和電流的控制。低啟動電流，動態控制運行 狀態和定制的調制配置文件支持極低的待機功率，而不會犧牲 啟動時間或輸出瞬態響應。

UCC28700 系列中的控制算法允許達到或超過運行效率 適用標準。輸出驅動器與 MOSFET 電源開關接口。不連續的 具有谷值開關的導通模式 （DCM） 可降低開關損耗。開關調制 頻率和初級電流峰值幅度（FM 和 AM）保持較高的轉換效率 在整個負載和線路范圍內。
*附件：具有初級側調節功能的 UCC2870x 恒壓、恒流控制器數據表.pdf

控制器的最大開關頻率為 130 kHz，并始終保持控制 變壓器中的峰值初級電流。保護功能有助于保持主設備和次 檢查組件應力。UCC28700 允許對電纜補償的級別進行編程。 UCC28701、UCC28702 和 UCC28703 器件允許使用負極 溫度系數 （NTC） 電阻器，同時提供固定的電纜補償級別。

特性

• < 30mW 空載功率，獲得 5 星級評級
• 初級側調節 （PSR） 無需光耦合器
• ±5% 電壓和電流調節
• 130kHz 的最大開關頻率支持高功率
  密度充電器設計
• 準諧振谷值開關作，可實現最高
  的整體效率
• 正在申請專利的頻率抖動方案可簡化 EMI
  合規性
• 寬 VDD 范圍允許使用小偏置電容器
• 用于 MOSFET 的箝位柵極驅動輸出
• 保護功能：過壓、低壓線路和
  過流
• 可編程電纜補償（僅限 UCC28700）
• NTC 電阻器接口（僅限 UCC28701、UCC28702 和 UCC28703
  ），帶固定電纜補償選項
• SOT-23 封裝

參數

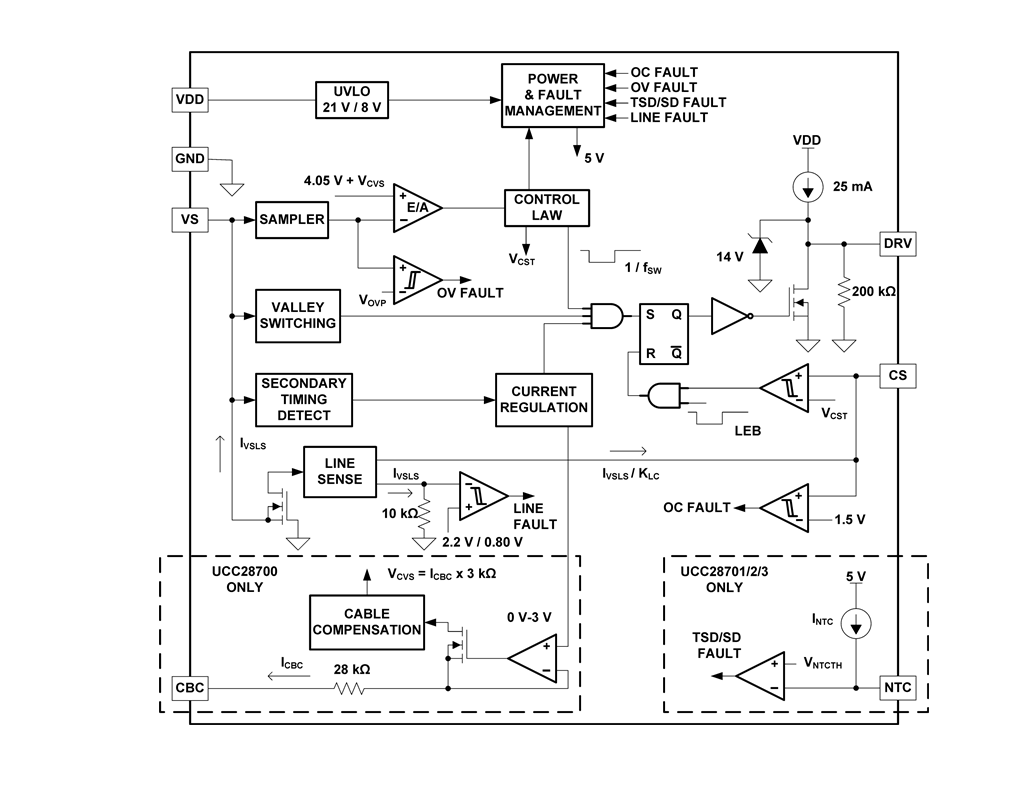

方框圖

一、產品概述

• ?產品系列?：UCC2870x
• ?制造商?：Texas Instruments
• ?類型?：恒壓、恒流控制器，具有初級側調節功能
• ?應用領域?：適用于USB適配器、充電器以及AC和DC電源供應器

二、主要特性

• ?初級側調節?：消除了對光耦反饋電路的需求，通過初級側功率開關和輔助反饋繞組的信息實現輸出電壓和電流的精確控制。
• ?高效能?：采用準諧振谷值開關操作，減少開關損失，提高整體效率。
• ?寬輸入電壓范圍?：支持85V AC至265V AC的輸入電壓范圍。
• ?保護功能?：包括過壓保護、低電壓輸入保護和過流保護，確保系統穩定運行。
• ?可編程電纜補償?：UCC28700版本支持可編程電纜補償，以應對不同長度的電纜帶來的電壓降。
• ?NTC電阻接口?：UCC28701、UCC28702和UCC28703版本提供NTC電阻接口，支持遠程溫度感應。

三、電氣特性

• ?最大開關頻率?：130kHz
• ?啟動電流?：在VDD=18V時，啟動電流為1mA至1.5mA
• ?工作電壓范圍?：VDD的工作電壓范圍為9V至35V
• ?過壓閾值?：VS引腳的過壓閾值為4.52V至4.68V
• ?過流閾值?：CS引腳的過流閾值為1.4V至1.6V

四、封裝與供貨信息

• ?封裝類型?：SOT-23封裝，包含6個引腳
• ?供貨狀態?：活躍生產

五、應用指南

• ?典型應用電路?：提供了基于UCC2870x的恒壓、恒流飛反激式轉換器的典型應用電路。
• ?設計步驟?：包括變壓器參數驗證、輸出電容選擇、VDD電容和啟動電阻計算、VS電阻分壓器設計、線補償和電纜補償設置等。
• ?保護功能實現?：詳細說明了過壓保護、低電壓輸入保護和過流保護的實現方式。

六、布局指南

• ?高頻旁路電容?：推薦在VS和CS引腳附近放置高頻旁路電容，以減少噪聲干擾。
• ?地平面處理?：建議將IC地和功率地在輸入電容的返回處連接，以避免高頻/高電流通過信號地。
• ?電流路徑?：保持所有高電流路徑盡可能短，并避免與其他跡線平行或接近。

七、其他特性

• ?低待機功耗?：在無負載條件下，待機功耗低于30mW，滿足5星級能效標準。
• ?頻率抖動方案?：采用專利待審的頻率抖動方案，有助于簡化EMI控制算法，使產品符合相關標準。
