隨著科技的發展，USB-C接口逐漸成為手機、平板電腦、小型家電等新型電子設備的主流接口，相較于過去繁雜的傳統接口，USB-C不僅簡化了消費者的使用體驗，也降低了制造商的生產成本。特別是隨著PD協議的普及，Type-C接口因其支持正反插和高達240W的充電功率，正逐漸取代microUSB以及各類專用DC適配器。而為了實現USB-C接口的高效電力和數據傳輸，設備內部需要集成符合USB PD標準的握手協議芯片，即PD Sink或PD誘騙芯片。這些芯片通過與供電端協商電壓和電流，確保充電過程安全、快速且高效。

XSP04取電協議芯片是匯銘達基于華為超級快充和OPPO閃充所研發的一款受電端取電芯片，這款芯片支持PD、QC、FCP、SSCP、AFC、SVOOC等快充協議取電，是市面上支持快充協議最多的一款受電端協議芯片，它能兼容電源適配器所支持的5V9V12V15V20V電壓檔位，華為超級快充的5V/4A、 10V/4A、 11V/6A電壓檔位和OPPO閃充的5V、 10V、 11V電壓檔位，能夠滿足設備的不同需求。

特性

芯片內部集成 LDO， 電路簡單

寬電壓輸入范圍： 3.3V~40V

支持電壓檔位向下兼容功能

支持固定電壓檔位和在線動態切換功能

過壓保護(OVP)、 過溫保護功能

集成多種快充協議

集成 PD2.0/PD3.0 快充協議

集成 FCP 快充協議

集成 SSCP 快充協議

集成 QC2.0/3.0 快充協議

集成 SVOOC 閃充協議

集成三星 AFC 快充協議

電壓檔位選擇

PD 協議： 5V、 9V、 12V、 15V、 20V

QC 協議： 5V、 9V、 12V、 20V

AFC 三星協議： 5V、 9V、 12V

SSCP 超級快充： 5V/4A、 10V/4A、 11V/6A

SVOOC 超級閃充： 5V、 10V、 11V

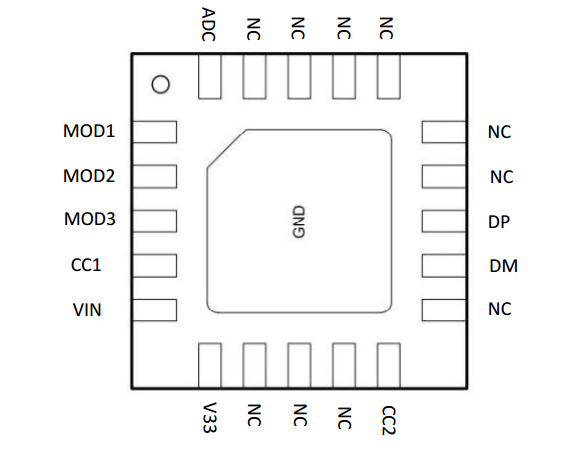

引腳配置

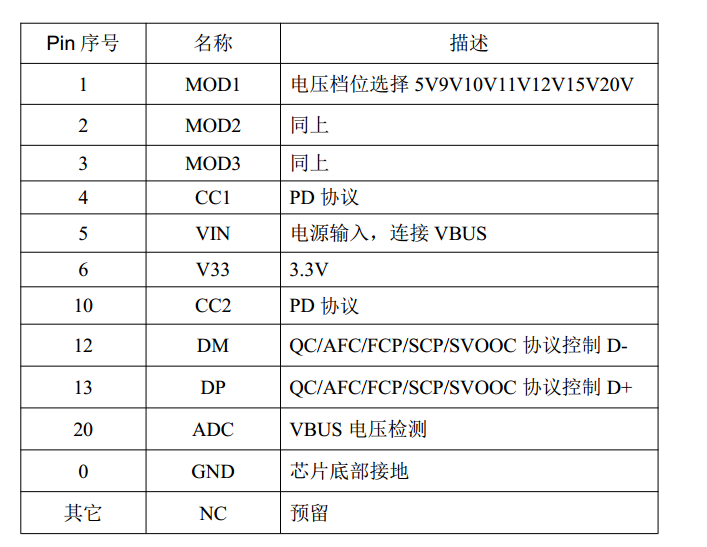

引腳說明

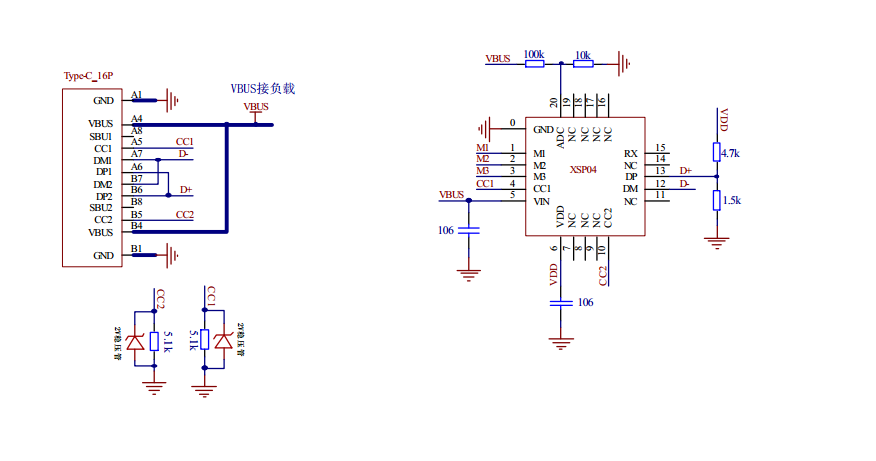

參考原理圖

應用領域：

可廣泛應用在帶鋰電的終端設備上，例如電動工具，照明燈具，音箱設備，攝影設備，筋膜槍小家電等，可以向帶有快充協議的電源適配器請求最大或指定電壓，例如PD充電器能支持5V,9V,12V,15V,20V充電，配有XSP04電路的設備，則可以從適配器獲取5V,9V,12V,15V,20V電壓訊號，從而實現快速充電。

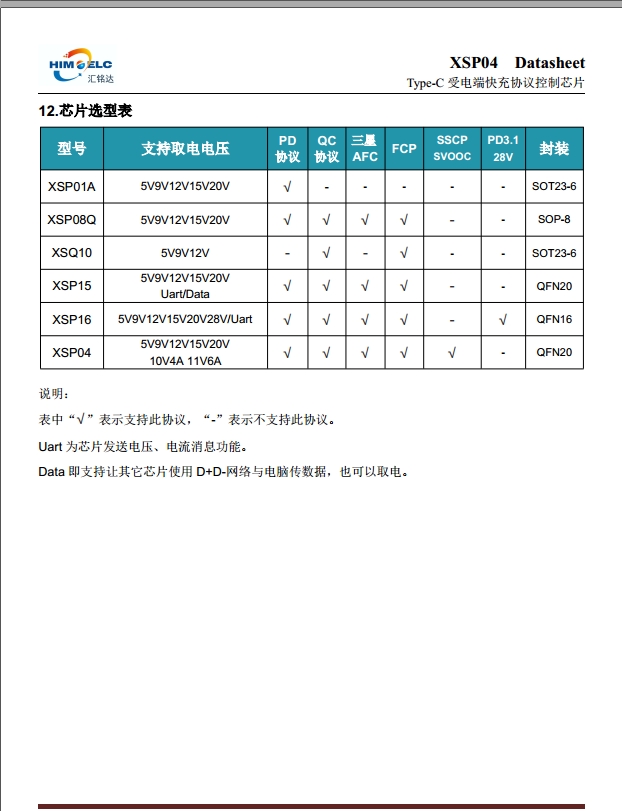

芯片選型

每款芯片都有自己的特色，可以根據產品的不同需求來選擇合適的取電芯片
