易允恒 安科瑞電氣股份有限公司

國家能源局近日發布《關于做好新能源消納工作保障新能源高質量發展的通知》，《通知》針對網源協調發展、調節能力提升、電網資源配置、新能源利用率目標優化等各方關注、亟待完善的重點領域，提出了具體要求，對規劃建設新型能源體系、達成“雙碳”目標具有重要意義。

針對分布式光伏政策提倡就地消納，不允許并網，對于新上的分布式光伏需要設置防逆流管理，那我們應當在哪里監視呢？

分布式光伏發電系統的并網點，是指分布式光伏發電系統與電網的連接點，而該電網可能是公共電網，也可能是用戶電網。

相信有不少朋友弄混光伏并網點，下面我們用一張圖給大家講解清楚

如圖所示，虛框為用戶電網，該用戶電網通過公共連接點C與電網相連。在用戶電網內部，有兩個分布式光伏發電系統，分別通過A點和B點與用戶電網相連，A點和B點均為并網點，但不是公共連接點。在D點有分布式光伏發電系統直接與公共電網相連，D點是并網點，也是公共連接點。

因此分布式光伏的防逆流應當監視公共連接點處的上網功率。

安科瑞分布式光伏監控系統Acrel-1000DP結合防逆流保護裝置AM5SE-IS，可實時監測市電下網電量，軟件內設置防逆流控制策略，滿足站點防逆流并網要求，防逆流保護裝置內設置逆功率保護功能做雙重保障。

根據 GB/T 50865 ”當光伏發電系統設計為不可逆并網方式，應配置逆向功率保護設備。當檢測到逆向電流超過額定輸出的5%時，光伏發電系統應在2s內自動降低出力或停止向電網線路送電。”

防逆流保護裝置目前有2款，可以根據應用場景來選擇。

1）當并網點與逆流檢測點距離較近時，選擇AM5SE-IS防逆流保護裝置。

防逆流保護裝置AM5SE-IS

AM5SE-IS防逆流保護裝置，具有：

逆功率跳閘、逆功率恢復合閘；

低功率跳閘、低功率恢復合閘。

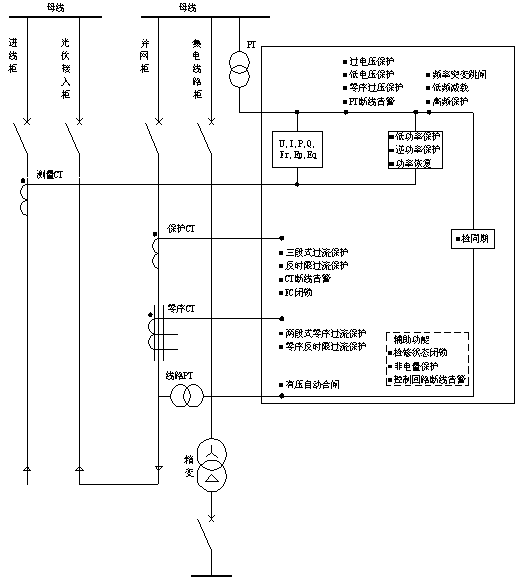

下圖為AM5SE-IS防逆流保護裝置功能示意圖：

2）當并網點與逆流檢測點距離較遠時（200m以上時），選擇AM5SE-PV系列主從機防逆流保護裝置。

防逆流保護主機AM5SE-PVM

防逆流保護主機AM5SE-PVS

AM5SE-PV系列防逆流保護裝置，具有：

主從機方案四段低功率/低功率恢復合閘

主從機方案逆功率/逆功率恢復合閘

主機防孤島保護

從機防孤島保護。

下圖為AM5SE-PV主從機方案防逆流保護裝置功能示意圖：

若一路市電進線下帶多個并網點，主機選用AM5SE-PVM、從機選用AM5SE-PVS（*多支持1主5從）。

以上就是小安今天為大家分享的內容，還想了解更多的朋友可以后臺咨詢我們，下期我們接著若一路市電進線下帶多個并網點，主機選用AM5SE-PVM、從機選用AM5SE-PVS（*多支持1主5從）。

若當市電進線為多路電源進線帶1或多個并網點，主機選用AM5SE-PVM、從機選用AM5SE-PVS2（1個主機*多支持5個從機、1個從機*多接受4個主機）。
