      HMC608中等功率放大器，采用SMT封裝，9.5-11.5GHz技術手冊

      要長高 ? 2025-03-20 16:32 ? 次閱讀

      概述
      HMC608LC4是一款高動態范圍GaAs pHEMT MMIC中等功率放大器，采用無引腳“無鉛”SMT封裝。該放大器提供兩種工作模式：高增益模式（Vpd引腳短接至地）；和低增益模式（Vpd引腳保持開路）。下表顯示了在高增益模式下工作的放大器的電氣規格。該放大器具有9.5至11.5 GHz的工作范圍，提供29.5 dB增益、+27.5 dBm飽和功率和23% PAE（+5V電源電壓）。噪聲系數為6 dB，而輸出IP3為+33 dBm。隔直RF I/O匹配至50 Ω，使用方便。HMC608LC4無需線焊，可以使用表貼制造技術。
      數據表：*附件：HMC608中等功率放大器，采用SMT封裝，9.5-11.5GHz技術手冊.pdf

      應用

      • 點對點無線電
      • 點對多點無線電
      • 軍用最終用途

      特性

      • 輸出IP3：+33 dBm
      • 飽和功率：+27.5 dBm (23% PAE)
      • 增益：29.5 dB
      • 電源：+5V（310 mA時）
      • 50 Ω匹配輸入/輸出
      • 符合RoHS標準的4x4 mm SMT封裝

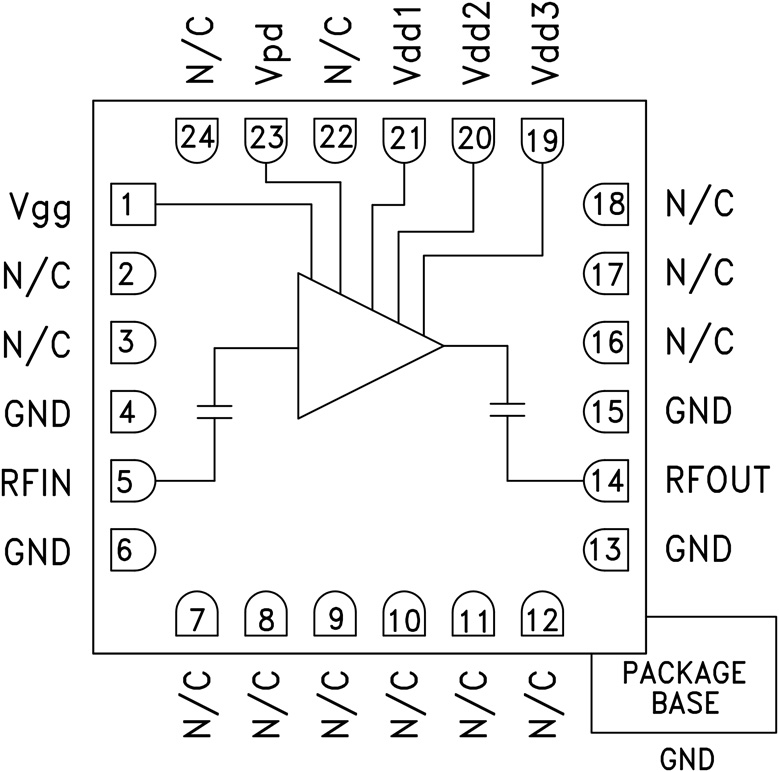

      框圖

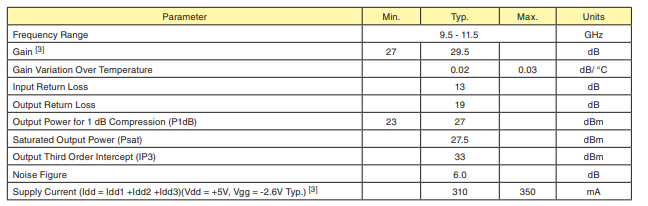

      電氣規格

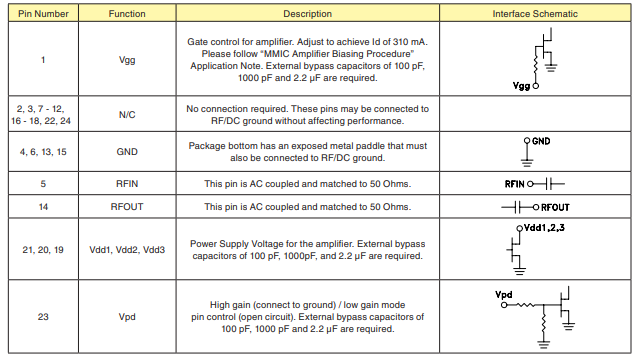

      引腳描述

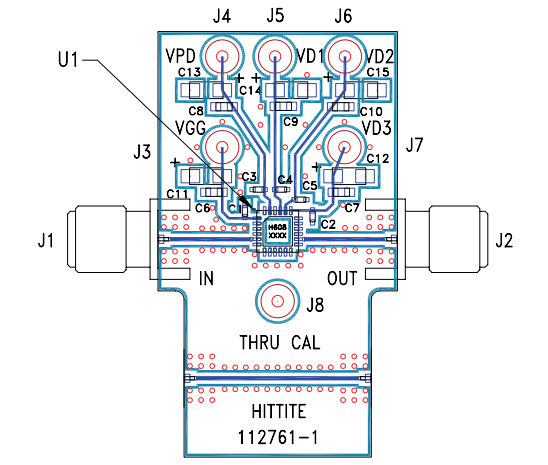

      評估PCB
