音頻隔離變壓器市場分析

全球應用市場分布

? 北美：以美國和加拿大為主，主要需求來自專業音頻設備和高端音響市場

? 歐洲：德國、英國和法國是主要市場，需求集中在專業音頻系統和廣播設備

? 亞太地區：市場規模增長迅速，中國和日本是主要生產國和消費市場，印度和東南亞國家需求也在快速增長

? 其他地區：南美和中東地區市場相對較小，但增長潛力較大

增長驅動因素

1. 消費電子市場的增長

? 隨著智能手機、平板電腦和便攜式音響設備的普及，對音頻變壓器的需求不斷增加

2. 專業音頻設備的需求

? 錄音棚、劇院、廣播電臺等專業領域對高質量音頻變壓器的需求持續增長

3. 技術進步

? 新材料（如納米晶合金）和新工藝的應用提高了音頻變壓器的性能和效率，推動了市場發展

4. 新興應用領域

? 智能家居、汽車音響、物聯網等新興領域為音頻變壓器提供了新的市場機會

技術難點

一、頻率響應與失真控制

音頻變壓器的頻率響應和失真控制直接決定音質還原能力，是音頻系統設計的核心挑戰

1. 頻率響應問題分析

低頻衰減（<100Hz）：

原因：初級繞組電感量不足，導致低頻信號磁化電流增大，磁芯接近飽和

解決方案：

選擇高磁導率（μ）磁芯（如納米晶合金μ>50,000）

增加繞組匝數（N↑ → 電感量L↑）

采用分層分段繞制，減少漏感

高頻衰減（>10kHz）：

原因：繞組分布電容與漏感形成LC諧振，高頻信號被旁路

解決方案：

蜂房式繞組：交錯繞線降低層間電容（分布電容可減少30%-50%）

磁芯截面積優化：減小磁路長度以提升截止頻率

2. 失真類型與抑制

諧波失真（THD）：

來源：磁芯非線性（B-H曲線彎曲區工作）、直流偏磁

對策：

選擇高飽和磁通密度材料（如鐵硅鋁≈1.2T）

加入氣隙（降低有效磁導率，擴展線性區）

相位失真：

來源：繞組電感與分布電容引起的群延遲差異

對策：

控制繞組的Q值，通常目標Q值在1-3之間

使用對稱雙繞組結構（如雙線并繞），平衡寄生參數

3. 實測驗證方法

頻響測試：

使用APx555音頻分析儀，輸入掃頻信號（20Hz-100kHz），記錄衰減-頻率曲線

合格標準：在目標頻段內波動≤±1dB（Hi-Fi級要求）

失真測試：

輸入1kHz正弦波，額定功率下測量THD+N（總諧波失真+噪聲）

典型值：消費級<1%，Hi-Fi級<0.1%?

二、阻抗匹配精度

阻抗匹配誤差超過±10%將導致信號反射（駐波比VSWR>1.22），嚴重影響傳輸效率

1. 阻抗匹配原理

理想匹配條件：

（源阻抗），（負載阻抗）

變壓器匝數比：（為初級阻抗，為次級阻抗）

實際偏差因素：

繞組電阻消耗信號功率

漏感在高頻下形成感抗

2. 匹配設計策略

低頻匹配（<1kHz）：

優先保證匝數比準確，選用低損耗銅線（如OFC無氧銅）

示例：將600Ω麥克風輸出匹配到10kΩ前置放大器輸入，需匝數比

高頻匹配（>10kHz）：

需補償寄生參數影響，可并聯電容抵消漏感

3. 調試與驗證

網絡分析儀法：

測量S參數（S11/S21），調整匝數比使S11<-20dB（反射功率<1%）?

實際負載測試：

接入真實負載（如功放+揚聲器），用示波器觀察信號波形是否畸變

三、電磁干擾（EMI）抑制

EMI會引入可聞噪聲（如“嗡嗡”聲），在醫療和工業場景中可能導致設備誤動作

1. EMI來源分析

傳導干擾：

高頻開關電源噪聲通過電源線耦合（頻段：150kHz-30MHz）

輻射干擾：

變壓器漏磁在空間中形成交變磁場

2. 抑制技術方案

磁屏蔽：

三層屏蔽結構：

內層：銅箔（≥0.1mm）屏蔽電場

中層：高磁導率合金（如Mu-metal）導引漏磁

外層：鐵氧體磁環吸收殘余高頻噪聲

繞組優化：

雙線并繞：使初級和次級電流產生的磁場相互抵消，共模抑制比（CMRR）提升至60dB以上

靜電屏蔽層：在初、次級間插入銅箔并單點接地，可降低分布電容耦合噪聲50%-70%

主要參數

1.額定功率（Power Rating）/瓦特（W）

? 意義：音頻變壓器能夠安全傳輸的最大功率。超過額定功率可能導致變壓器過熱、損壞或失真。例如，一個額定功率為100W的音頻變壓器適用于最大輸出功率為100W的音頻設備。

2.頻率響應（Frequency Response）/赫茲（Hz）或分貝（dB）

? 意義：表示音頻變壓器在不同頻率下傳輸信號的能力。通常以頻率范圍（如20Hz至20kHz）和對應的插入損耗（如±3dB）來表示。例如，頻率響應為20Hz至20kHz±1dB的變壓器能夠在這個頻率范圍內保持信號的高保真傳輸。

3.阻抗比（Impedance Ratio）/歐姆（Ω）

? 意義：音頻變壓器輸入端和輸出端的阻抗之比。例如，一個阻抗比為600Ω:150Ω的變壓器可以將600Ω的信號源阻抗轉換為150Ω的負載阻抗，從而實現阻抗匹配，減少信號反射和失真。

4.變壓比（Turns Ratio）/無（通常以比例表示，如1:1、2:1）

? 意義：初級線圈匝數與次級線圈匝數的比值。這個參數決定了輸入電壓與輸出電壓的關系。例如，1:2的變壓比表示輸出電壓是輸入電壓的兩倍。

5.插入損耗（Insertion Loss）/分貝（dB）

? 意義：表示音頻信號通過變壓器時的能量損失。插入損耗越小，信號傳輸效率越高。例如，插入損耗為0.5dB的變壓器表示信號通過時能量損失較小。

6.隔離電壓（Isolation Voltage）/伏特（V）

? 意義：輸入端與輸出端之間的電氣隔離能力。較高的隔離電壓可以有效防止地線噪聲和電源干擾。例如，隔離電壓為1000V的變壓器能夠提供良好的電氣隔離。

7.直流電阻（DC Resistance,DCR）/歐姆（Ω）

? 意義：線圈的直流電阻，影響變壓器的效率和發熱。較低的直流電阻可以減少能量損失和發熱。例如，初級直流電阻為10Ω的變壓器在傳輸大電流時發熱較少。

8.工作溫度范圍（Operating Temperature Range）/攝氏度（°C）

? 意義：音頻變壓器能夠正常工作的溫度范圍。例如，工作溫度范圍為-20°C至+85°C的變壓器適用于各種環境條件。

9.插入損耗（Insertion Loss）/分貝（dB）

? 意義：信號通過變壓器時的能量損失。插入損耗越小，信號傳輸效率越高。例如，插入損耗為0.5dB的變壓器表示信號通過時能量損失較小。

10.尺寸（Dimensions）/毫米（mm）或英寸（in）

? 意義：音頻變壓器的物理尺寸，包括寬度、深度和高度。尺寸決定了變壓器的安裝方式和適用的設備類型。

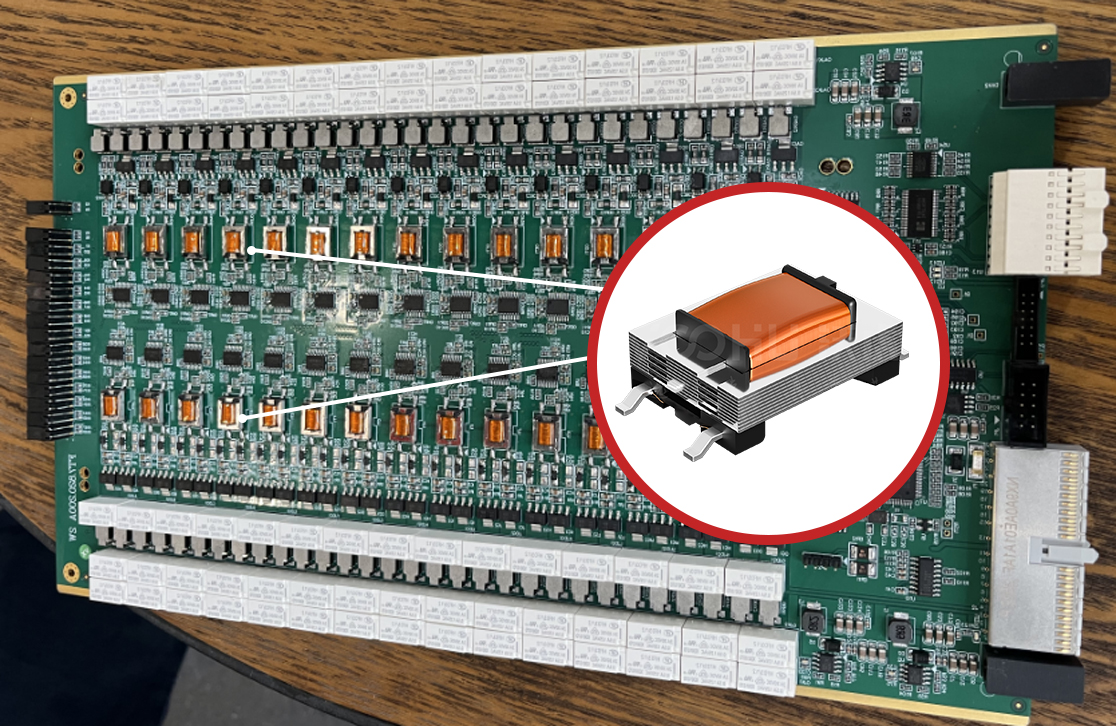

音頻變壓器介紹與應用領域

1.消費電子

? 便攜式音頻設備：用于阻抗匹配和信號隔離，確保音頻信號的清晰傳輸

? 家庭音響系統：用于提升音質，減少噪聲干擾，實現高質量的音頻輸出

? 耳機放大器：用于匹配耳機的阻抗，提升音頻信號的傳輸效率和音質表現

2.專業音頻設備

? 調音臺：用于信號隔離和阻抗匹配，確保不同音頻源的信號能夠穩定傳輸且互不干擾

? 錄音棚設備：用于隔離噪聲，提升信號的純凈度和保真度

? 舞臺音響系統：用于功率放大器和音箱之間的信號傳輸，確保高功率音頻信號的穩定傳輸和高質量輸出

? 效果器：用于音頻信號的處理和傳輸，確保信號在處理過程中不失真

3.汽車電子

? 汽車音響系統：用于阻抗匹配和信號隔離，確保音頻信號在復雜的汽車電氣環境中穩定傳輸，提升車內音質

? 車載娛樂系統：用于音頻信號的傳輸和處理，確保高質量的音頻體驗

4.廣播與通信

? 廣播電臺：用于廣播設備中的信號傳輸和隔離，確保廣播信號的高質量傳輸

? 通信設備：用于音頻信號的隔離和傳輸，減少電磁干擾

5.智能家居

? 智能音箱：用于阻抗匹配和信號隔離，確保音頻信號的高質量傳輸

? 智能音頻設備：用于提升信號質量和抗干擾能力

6.工業與醫療

? 工業音頻系統：用于信號隔離和傳輸，確保音頻信號在工業環境中的穩定性和可靠性

? 醫療設備：用于隔離噪聲，確保音頻信號的清晰傳輸

7.樂器與音樂制作

? 電子樂器：用于音頻信號的傳輸和處理，提升音質表現

? 音樂制作設備：用于信號隔離和阻抗匹配，確保音頻信號的高質量處理

8.教育與公共廣播

? 教育設備：用于提升音頻信號的質量和傳輸效率

? 公共廣播系統：用于信號隔離和傳輸，確保音頻信號的清晰和穩定

產品優勢

產品種類豐富，規格齊全

擁有自主研發團隊與制造團隊

提供全維度定制，支持快速打樣

用料扎實 表現穩定

設備齊全，自動化產線生產

符合ROHS&Reach，標準通過ISO體系認證
