FIB測試技術:從原理到應用

金鑒實驗室 ? 2025-03-18 21:30 ? 次閱讀

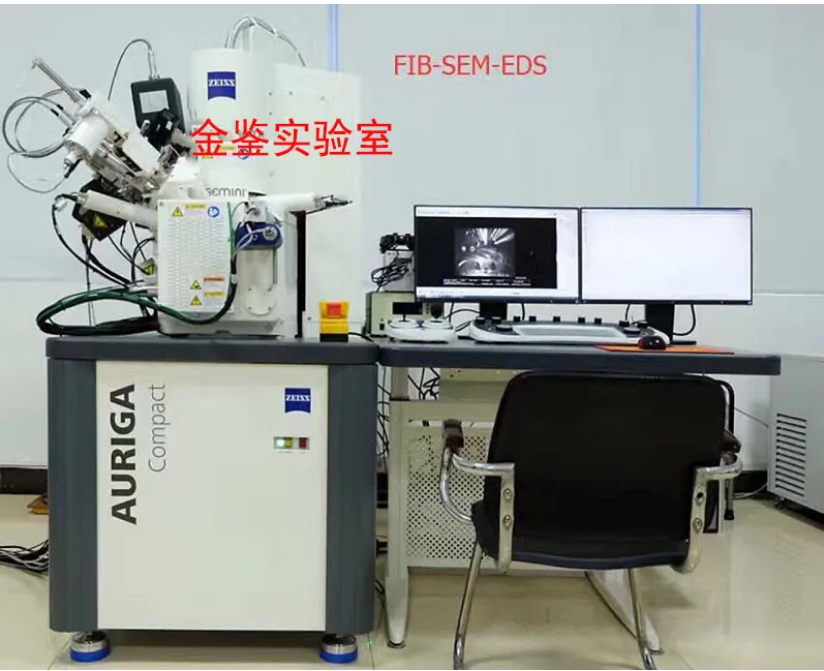

FIB技術的核心價值

聚焦離子束(FIB)技術是一種在微納尺度上實現材料精確加工的先進技術。它通過將離子束聚焦到極高的精度,能夠?qū)Σ牧线M(jìn)行納米級的蝕刻和加工。這種技術的關鍵在于其能夠產生直徑極細的離子束,從而在納米加工領域發揮著不可替代的作用。其高精度的加工能力使其成為現代科學研究和工業制造中不可或缺的工具。

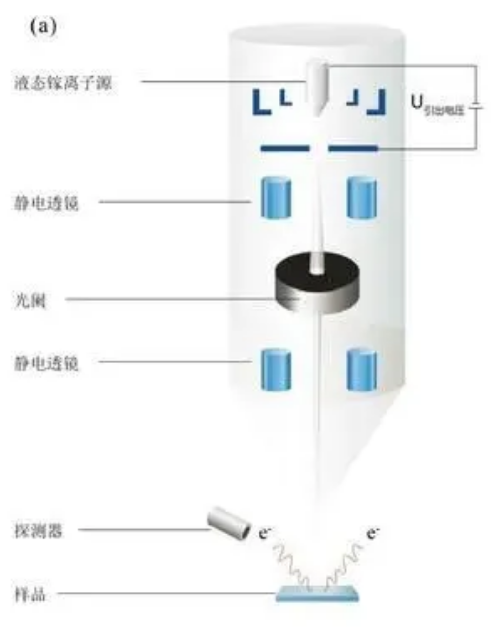

FIB的工作原理

FIB的工作原理基于離子源產生的離子束。這些離子在電場的作用下被加速并聚焦成細束。當高能離子束撞擊目標材料時,會與材料原子發生相互作用,導致材料原子逐層剝離,從而實現精確的微納加工。這一過程與掃描電子顯微鏡(SEM)中電子束的工作原理類似,但FIB使用的是離子束而非電子束。離子束的高能量和高精度使其能夠?qū)崿F(xiàn)對材料的精細加工和分析。

FIB的應用領域

1.微電子行業

半導體制造中,F(xiàn)IB被廣泛用于芯片的修復和電路的修改。金鑒實驗室具備先進的FIB測試設備,能夠在納米尺度上進行電路的刻蝕和切割,為微電子技術的發展提供重要的技術支持。通過FIB技術,可以精確地修改和修復芯片中的電路結構,提高芯片的性能和可靠性。

2.材料科學

FIB用于材料的納米級加工和分析,包括制備透射電子顯微鏡(TEM)觀察所需的樣品。它能夠?qū)Σ牧线M(jìn)行高精度的加工和分析,為材料科學研究提供了有力的工具。通過FIB技術,可以深入研究材料的微觀結構和性能,推動材料科學的發展。

3.生物醫學研究

通過FIB技術,可以對生物樣品進行高分辨率的成像和分析,為生物醫學研究提供了新的手段和方法。

4.納米技術

在納米技術領域,F(xiàn)IB被用于制造納米尺度的器件和結構。它能夠?qū)崿F(xiàn)對納米材料的精確加工和控制,為納米技術的發展提供了重要的技術支持。通過FIB技術,可以制造出具有特定功能和性能的納米器件和結構,推動納米技術的應用和發展。

FIB技術的發展歷程

1. 技術起源:在1970年代,F(xiàn)IB技術的基礎——離子束光學開始形成,最初的應用主要集中在材料表面的刻蝕和微觀加工。

2. 技術成熟:到了1980年代,隨著離子源技術的進步,F(xiàn)IB設備開始在材料科學和半導體工業中得到應用。

3. FIB與SEM的集成:1990年代,F(xiàn)IB與SEM技術的集成,使得在同一臺設備上可以同時進行離子束加工和電子束成像,極大地?cái)U(kuò)展了設備的應用范圍。

4. 技術進步:2000年代,F(xiàn)IB-SEM技術在多個領域得到了快速發展,尤其是在半導體制造和生物醫學研究中的應用顯著增加。

5. 自動化與高分辨率:2010年代,F(xiàn)IB-SEM技術進一步向自動化和高分辨率方向發展,提高了樣品處理和成像的效率。

6. 當前與未來方向:目前,F(xiàn)IB技術正在探索使用多種離子源,以適應不同的應用需求。同時,低損傷加工和更快的三維成像技術也在發展中。


FIB制樣說明

1.樣品要求

粉末樣品應至少5微米以上尺寸,塊狀或薄膜樣品的最大尺寸應小于2厘米,高度小于3毫米。這些要求是為了確保樣品能夠在FIB設備中進行有效的加工和分析。

2.制樣流程

制樣流程包括定位目標位置、噴Pt保護、挖空樣品兩側、機械納米手取出薄片、離子束減薄等步驟。這些步驟需要嚴格按照操作規范進行,以確保樣品的質量和加工效果。

3.注意事項

在送樣前,需要確認樣品是否符合FIB的要求,確保樣品清潔,并注意樣品的導電性等。這些注意事項對于保證樣品的加工質量和分析結果的準確性至關重要。

結語

FIB技術作為一種高精度的微納加工手段,在多個領域的應用展示了其強大的潛力和廣泛的適用性。
