LP2957 是一款 5V 微功率穩壓器，具有電子關斷、錯誤標志、 極低的靜態電流（1 mA 負載時典型值為 150 μA）和極低的壓差 （470 mV 典型值為 250 mA 負載電流）。

輸出可連接以進行卡扣式接通/截斷作，以消除轉換電壓狀態 其中 μP作可能是不可預測的。
*附件：LP2957、LP2957A 用于 μP 應用的 5V 低壓差穩壓器 數據表.pdf

輸出撬棍（50 mA 典型下拉電流）將在以下情況下快速降低輸出 穩壓器折斷或當關斷功能激活時。

該器件具有嚴格的線路和負載調節（典型值為 0.04%）和低輸出溫度 系數（典型值為 20 ppm/°C）。

5V 輸出的精度在室溫和整個運行期間得到保證 溫度范圍。

LP2957 采用五引腳 TO-220 和 DDPAK/TO-263 封裝。

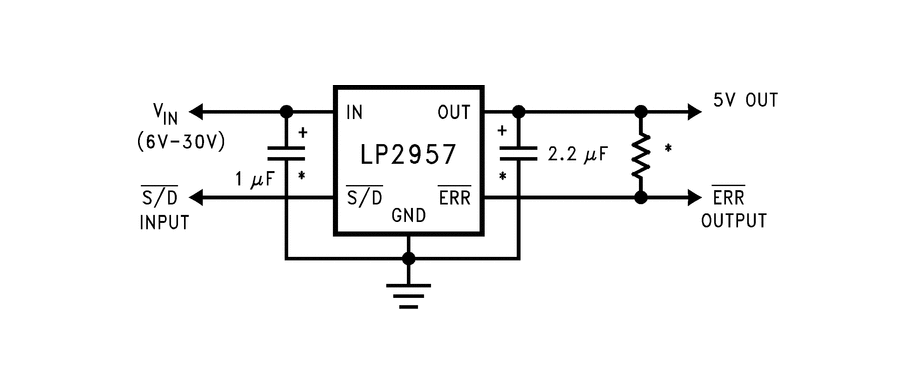

特性

• 5V 輸出：溫度范圍內 1.4% 以內（A 級）
• 易于編程，可實現卡扣式 / 卡扣式輸出
• 確保 250 mA 輸出電流
• 極低的靜態電流
• 調節所需的低輸入輸出電壓
• 電池反向保護
• 極嚴格的線路和負載調節
• 極低的溫度系數
• 電流和熱限制
• 當輸出超出調節范圍時發出錯誤標志信號

參數

方框圖

1. 基本信息

• ?產品型號?：LP2957, LP2957A
• ?應用?：μP（微處理器）應用
• ?輸出電壓?：5V
• ?封裝?：TO-220, DDPAK/TO-263

2. 主要特性

• ?低靜態電流?：150μA（典型值，在1mA負載時）
• ?低壓差電壓?：470mV（典型值，在250mA輸出負載電流時）
• ?保證輸出電流?：250mA
• ?溫度系數?：20ppm/°C（典型值）
• ?反向電池保護?：具有輸出短路保護（50mA典型下拉電流）
• ?誤差標志?：當輸出超出調節范圍時發出信號

3. 電氣特性

• ?輸出電壓范圍?：4.90V至5.10V
• ?線性調節率?：0.04%（典型值）
• ?負載調節率?：0.16%至0.20%
• ?壓差電壓?：60mV至800mV（取決于負載電流）
• ?輸出噪聲電壓?：500μV RMS（10Hz至100kHz，C_L=2.2μF）
• ?關斷輸入閾值?：1.140V至1.320V

4. 功能特性

• ?可編程快速開啟/關閉?：通過外部電阻實現snap-on/snap-off操作，消除過渡電壓狀態。
• ?緊密的線性和負載調節?：提供穩定的輸出電壓。
• ?熱限制和電流限制?：保護穩壓器免受過熱和過流損害。
• ?錯誤標志?：當輸出超出調節范圍時，通過ERROR引腳發出信號。

5. 應用領域

• ?高效線性穩壓器?
• ?電池供電的穩壓器?
• ?需要低靜態電流和低壓差電壓的場合?

6. 封裝與熱性能

• ?TO-220封裝?：結到環境的熱阻為60°C/W（無散熱器）
• ?DDPAK/TO-263封裝?：結到環境的熱阻為73°C/W（無散熱器），可通過增加PCB銅面積來降低

7. 外部電容要求

• ?輸出電容?：需要至少2.2μF的電容以保證穩定性，推薦使用鉭電容或鋁電解電容。
• ?輸入電容?：如果輸入和AC濾波電容之間的導線長度超過10英寸，或使用電池供電，建議在輸入引腳和地之間放置1μF的電容。

8. 其他信息

• ?ESD保護?：內置有限的ESD保護，存儲或處理時需采取防靜電措施。
• ?錯誤比較器?：當輸出電壓下降超過調節范圍的約5%時，ERROR引腳輸出低電平。
