LOG200 是一款寬動態范圍電流到電壓放大器，專為優化 160dB 動態范圍內的電流測量而設計，具有出色的精度和速度，適用于光學通信、醫療診斷和工業過程控制測量。LOG200 具有兩個對數放大器，后跟一個高精度差分放大器，可將電流信號轉換為表示兩個電流的對數壓縮比的電壓。電流輸入經過設計，一個輸入上提供高速響應，另一個輸入上提供高度精確的基準信號，可實現快速瞬態響應和高對數一致性的獨特組合。

數據手冊：*附件：LOG200 具有集成光電二極管偏置和暗電流校正的精密高速對數放大器技術手冊.pdf

LOG200 比率在內部設置為 250mV/十倍頻的電流到電壓轉換。該器件集成了一個非限定的高速放大器，允許將輸出配置為差分或?yàn)V波響應，并具有快速穩定時間來驅動逐次逼近模數轉換器 (SAR ADC)。LOG200 還具有單獨的基準電流和基準電壓，旨在對器件進行配置，以獲得優化的輸入電流和共模電壓。

LOG200 可以采用單電源（4.5V 至 12.6V）或雙電源（±2.25V 至 ±6.3V）配置供電，額定工作溫度范圍為–40°C 至 +125°C。

特性

• 針對低電流電平的超快瞬態響應：
  • 10nA 至 100nA 階躍的穩定時間：240ns 上升、620ns 下降（典型值）
  • 100nA 至 1μA 階躍的穩定時間：60ns 上升、150ns 下降（典型值）
• 寬動態范圍：10pA 至 10mA (180dB)
  • 額定范圍為 100pA 至 10mA (160dB)
• 高信號帶寬：
  • 10μA 至 10mA 時為 20MHz
  • 1μA 時為 6.3MHz
  • 1nA 時為 90kHz
• 高精度傳遞函數：
  • 0.2% 最大對數一致性誤差（10nA 至 100μA）
• 集成基準電流 (1μA) 和基準電壓（2.5V 和 1.65V）
• 用于差分 ADC 驅動、單端增益或濾波器塊以及其他外設功能的額外輔助高速運算放大器
• 單電源（4.5V 至 12.6V）或雙電源（±2.25V 至 ±6.3V）運行
• 額定溫度范圍：-40°C 至 +125°C
• 小型封裝選項：
  • 3mm x 3mm VQFN
  • 1.6mm x 1.6mm DSBGA（預發布）
    功能引腳和配置

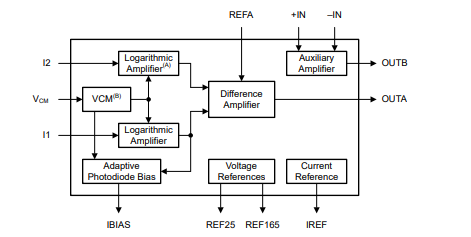

功能方框圖

典型應用

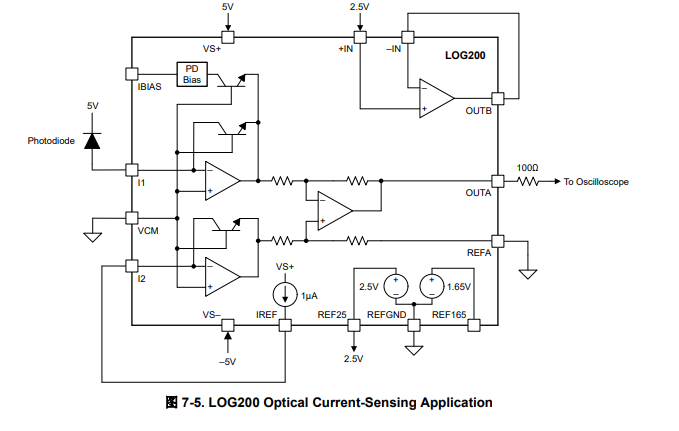

LOG200的一個常見用例是使用外部光電二極管的光學電流檢測電路。圖7-5顯示了在λ=1.31um應用中使用InGaAsPIN光電二極管的實現。此設計使用+5V電源，適用于10nA至100uA的輸入電流。去耦電容器不是為簡潔起見而顯示。該設計可以使用LOG200評估模塊板輕松實現。為有關LOG200與光電二極管接口的其他信息、工作臺測量和示例，請參見使用LOG200應用筆記執行精確的光功率測量
