LP3962/LP3965 系列快速、超低壓差線性穩壓器的工作電壓為 +2.5V 到 +7.0V 輸入電源。提供廣泛的預設輸出電壓選項。這些超低 壓差線性穩壓器對負載的階躍變化響應非常快，這使得它們適合 低壓微處理器應用。LP3962/LP3965 采用 CMOS 工藝開發，該工藝 允許獨立于輸出負載電流的低靜態電流運行。此 CMOS 工藝還 允許 LP3962/LP3965 在極低的壓差條件下運行。
*附件：LP3962、LP3965 1.5A 快速超低壓差線性穩壓器數據表.pdf

壓差tage： 超低壓差;通常 150mA 負載電流時為 38mV，1.5A 負載電流時為 380mV。

接地引腳電流： 在 1.5A 負載下通常為 5mA 當前。

關機模式： 通常為 15μA 的靜態電流，當 SHUTDOWN 引腳被拉低。

錯誤標志： 當輸出電壓比標稱值低 10% 時，錯誤標志變?yōu)榈碗娖?（適用于 LP3962）。

意義： 感應引腳改善了遠程負載下的調節。 （適用于 LP3965）

精密輸出電壓： 多路輸出電壓 提供 1.2V 至 5.0V 的選項，可調 （LP3965），具有指定的精度 室溫下為 ±1.5%，在所有條件下（變化的線路、負載和 ±3.0%） 溫度）。

特性

• 超低壓差
• 低接地引腳電流
• 負載調整率 0.04%
• 停機模式下的靜態電流為 15μA
• 額定輸出電流為 1.5A DC
• 采用 SOT-223、SFM/TO-263 和 TO-220 封裝
• 輸出電壓精度 ± 1.5%
• 錯誤標志指示輸出狀態 （LP3962）
• 感應選項改善了更好的負載調節 （LP3965）
• 極低的輸出電容器要求
• 過熱/過流保護
• ?40°C 至 +125°C 結溫范圍

參數

方框圖

一、產品概述

LP3962和LP3965是德州儀器（Texas Instruments）生產的1.5A快速超低壓差線性穩壓器（LDO），適用于需要低電壓差、低靜態電流和高效率電源管理的應用，如微處理器供電、DSP電源、電池充電器等。

二、主要特性

• ?超低壓差電壓?：LP3962/LP3965具有極低的壓差電壓，典型值為38mV（150mA負載）和380mV（1.5A負載），適合低壓應用。
• ?低靜態電流?：在關閉模式下，靜態電流僅為15μA，有助于延長電池壽命。
• ?快速瞬態響應?：對負載變化的響應速度非常快，適合動態負載應用。
• ?多種封裝選項?：提供SOT-223、SFM/TO-263和TO-220等多種封裝形式，滿足不同應用場景的需求。
• ?高精度輸出電壓?：輸出電壓精度為±1.5%（室溫下），適用于需要精確電源的應用。
• ?過溫和過流保護?：內置過溫和過流保護電路，提高系統可靠性。

三、電氣特性

• ?輸出電壓范圍?：提供從1.2V到5.0V的多種預設輸出電壓選項，LP3965版本還支持可調輸出電壓。
• ?負載調節?：負載調節率為0.04%，確保輸出電壓穩定。
• ?地面引腳電流?：正常工作模式下，地面引腳電流典型值為5mA（1.5A負載）。
• ?錯誤標志?：LP3962具有錯誤標志功能，當輸出電壓低于額定值的90%時，錯誤標志引腳將變?yōu)榈碗娖健?/li>

四、引腳說明

• ?SD?：關閉引腳，低電平有效，用于控制穩壓器的開啟和關閉。
• ?VIN?：輸入電壓引腳。
• ?VOUT?：輸出電壓引腳。
• ?ERROR?：錯誤標志引腳（LP3962），或遠程感應/調整引腳（LP3965）。
• ?GND?：接地引腳。

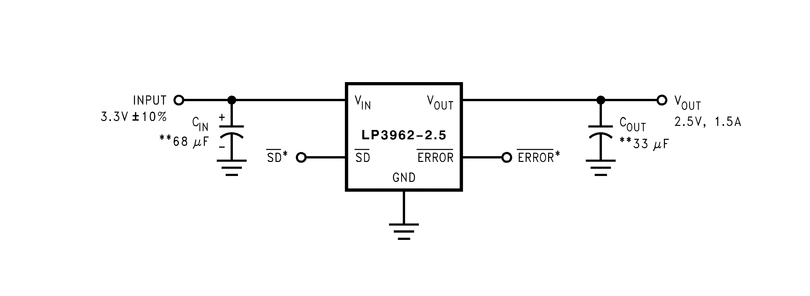

五、應用指南

• ?電容選擇?：為確保穩定性，需要在輸入和輸出端分別連接適當?shù)碾娙荨?/li>
• ?布局建議?：提供了詳細的PCB布局建議，以減少噪聲和干擾，提高電路性能。
• ?遠程感應?：LP3965的SENSE引腳可用于改善遠程負載的調節性能。

六、熱設計考慮

• ?結溫范圍?：支持-40°C至+125°C的寬結溫范圍。
• ?散熱?：根據封裝類型和最大允許結溫，可能需要使用散熱器以滿足熱設計要求。
