PLC通過Modbus轉Profinet網關與溫控表通訊在養殖廠的應用

背景：在當今養殖產業中，溫度控制對于動物的健康和生長非常重要。因此，養殖場需要使用先進的控制系統來監測和維護適宜的溫度。PLC (可編程邏輯控制器) 和溫控表是常見的控制設備，它們可以通過不同的通訊協議進行數據傳輸。在這種情況下，PLC使用的是Modbus協議，而溫控表使用的是Profinet協議。為了使這兩種設備能夠相互通信，需要使用Modbus轉Profinet網關。

方案：Modbus轉Profinet網關不僅可以實現不同協議之間的數據轉換，還可以提高數據傳輸的效率和準確性。通過網關，PLC可以向溫控表發送指令，控制溫度的變化，以滿足動物的需求。同時，溫控表也可以將溫度數據傳回PLC，以幫助運營人員及時了解動物在不同環境下的溫度狀況。

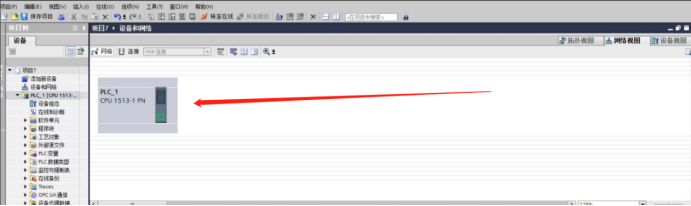

打開博圖創建新項目，添加PLC，本案例使用1500PLC

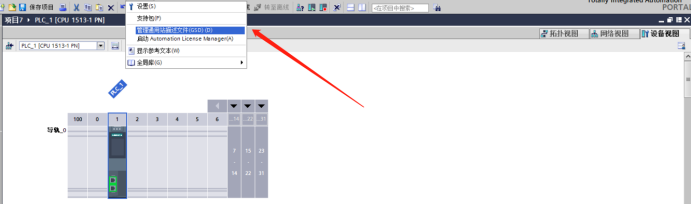

添加GSD文件

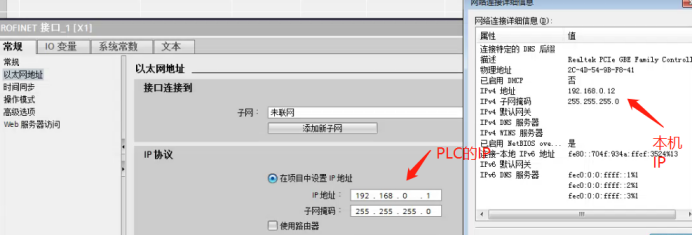

修改PLC的IP地址，本機與PLC的IP地址保持一致，在PLC的ip地址固定時，修改本機的IP地址即可

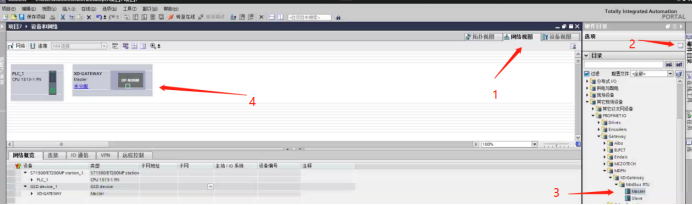

在網絡視圖下點擊硬件目錄，找到該網關驅動，添加到博圖里，如下圖：

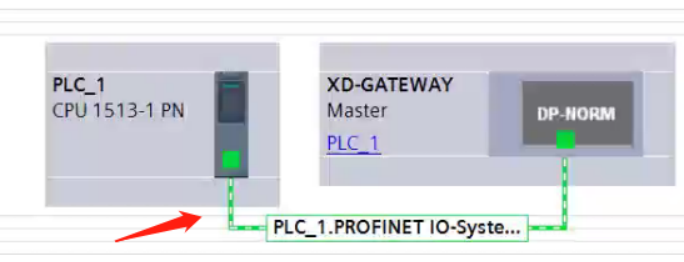

在博圖里連接1500PLC和網關，如下圖：

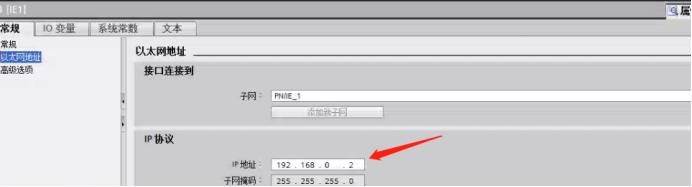

修改網關IP地址，與本機和PLC的IP地址保持在同一網段

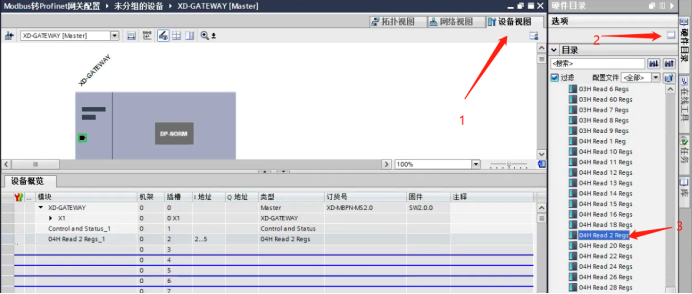

在設備視圖找到硬件目錄，添加讀寫數據長度，在這里選擇讀輸入寄存器2個數據長度

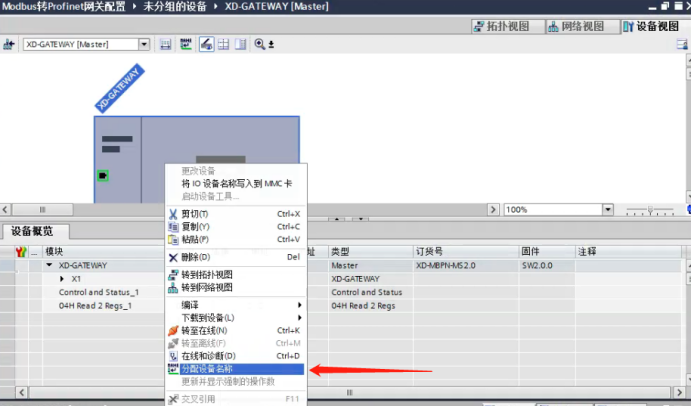

在設備視圖下右擊網關，分配設備名稱

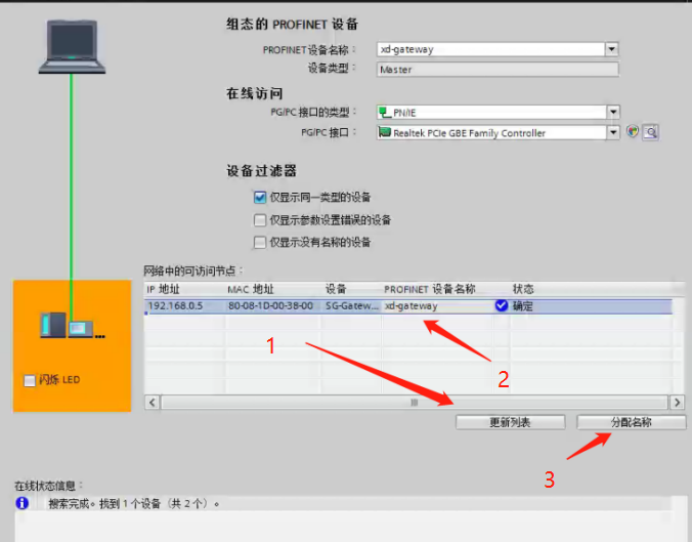

如下圖，點擊更新列表，自動搜索到設備，選中設備點擊分配名稱

打開溫控表通訊參數

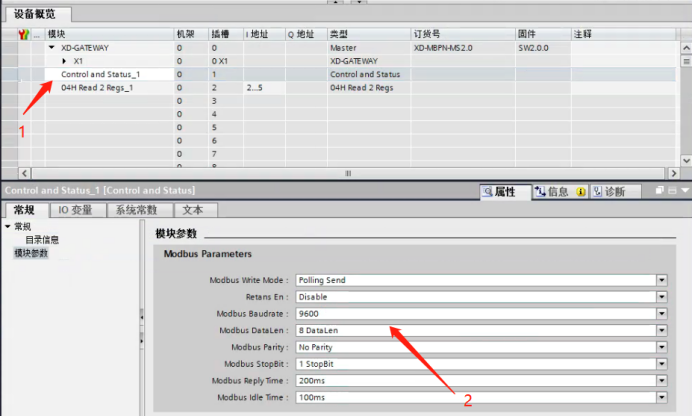

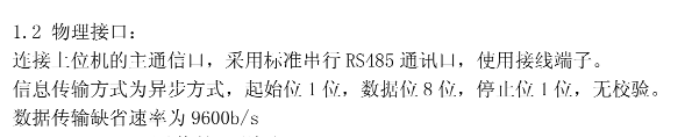

本溫濕度傳感器采用485接口，波特率為9600，起始位1，數據位8，停止位1，無校驗

支持04功能碼

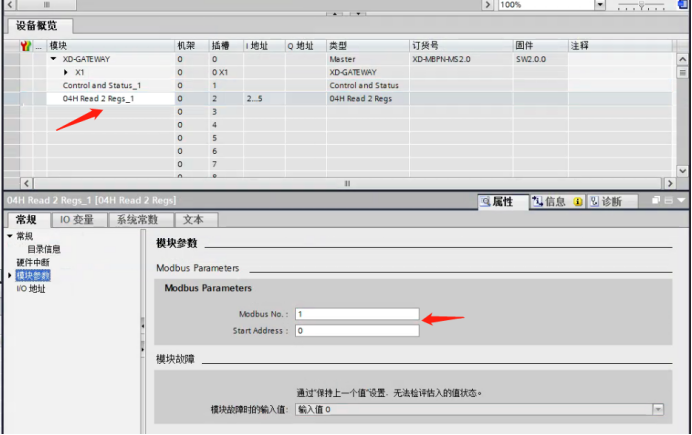

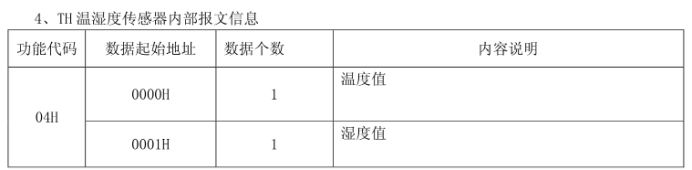

用04功能碼讀溫濕度值，站地址默認為1

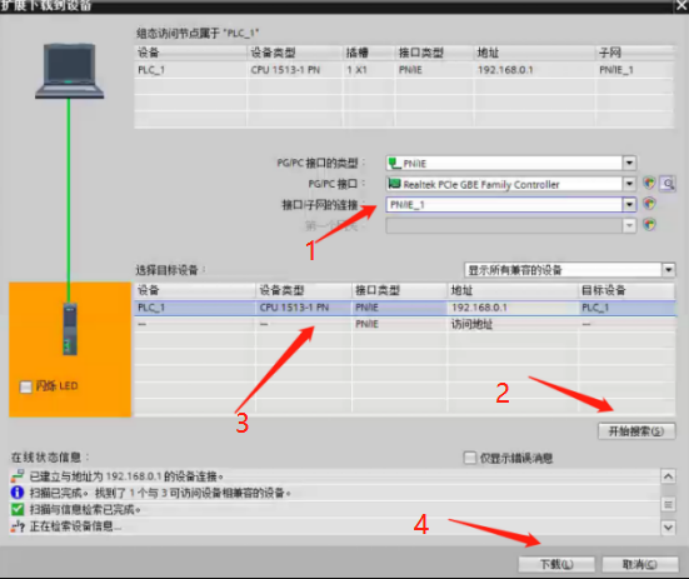

點擊下載按鈕，選擇PN/IE_1，點擊搜索，選中搜索到設備，點擊下載，按照對話框提示操作即可

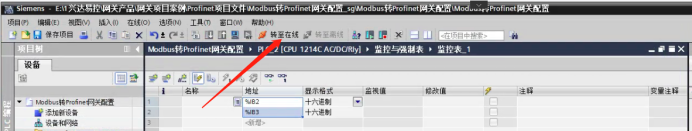

下載完成后添加監控表，轉至在線進行監控

Modbus轉Profinet網關是在養殖場中實現高效溫控的關鍵工具，它可以讓不同的設備相互通信并協調操作。Context信息的應用可以確保通訊的準確性和可靠性，為運營人員提供更好的控制和監測環境的能力。對于現代養殖業來說，這是非常重要的一個發展方向，可以幫助農業生產更加智能化和高效化。
