氬離子拋光技術作為一種先進的材料表面處理方法，該技術的核心原理是利用氬離子束對樣品表面進行精細拋光，通過精確控制離子束的能量、角度和作用時間，實現對樣品表面的無損傷處理，從而獲得高質量的表面效果，適用于多種微觀分析技術。

怎樣利用氬離子拋光技術

氬離子拋光技術利用氬離子束對樣品表面進行轟擊，氬離子與樣品表面原子發生彈性碰撞，使表面原子逐漸被移除。與傳統的機械拋光不同，氬離子拋光不會引入機械應力，因此不會導致樣品表面的變形或損傷。這種技術能夠有效去除樣品表面的損傷層，還原樣品內部的真實結構，尤其適用于對表面質量要求極高的材料分析。

氬離子拋光儀的適用范圍極為廣泛，幾乎涵蓋了所有固體材料，包括金屬、陶瓷、半導體、高分子材料、復合材料以及生物材料等。

與傳統機械拋光的對比

1. 適用范圍

氬離子拋光技術能夠處理從軟性材料到硬性材料的各種樣品，不受樣品硬度的限制。相比之下，傳統機械拋光主要適用于硬度均勻的材料，對于軟硬不均或敏感材料，機械拋光容易導致表面損傷或變形。機械拋光過程中，由于研磨顆粒的物理作用，樣品表面容易出現劃痕、凹坑等缺陷，導致表面質量下降。而氬離子拋光則通過離子束的精確轟擊，使樣品表面達到原子級平整，表面無劃痕、無損傷，能夠清晰地展示材料內部的真實結構。

2. 拋光效果

氬離子拋光后的樣品表面平整光滑，界限清晰，尤其適合高倍率顯微鏡下的觀察和分析。傳統機械拋光后的樣品表面通常較為粗糙，存在明顯的劃痕和變形，這不僅影響觀察效果，還可能導致測量誤差。例如，在測量鍍層厚度時，機械拋光可能引入假象，導致測量值偏大或不準確。

在鍍層分析中的應用

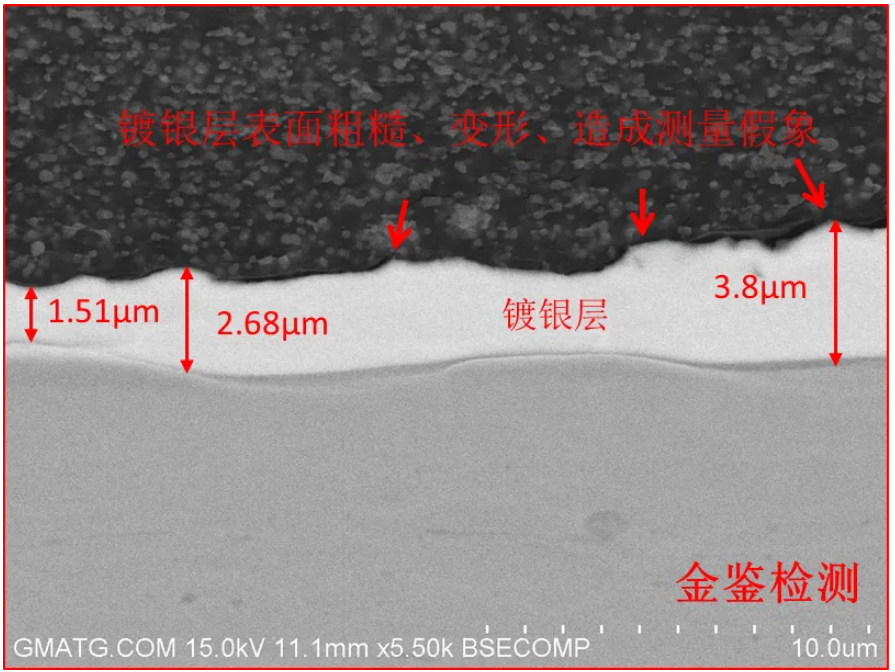

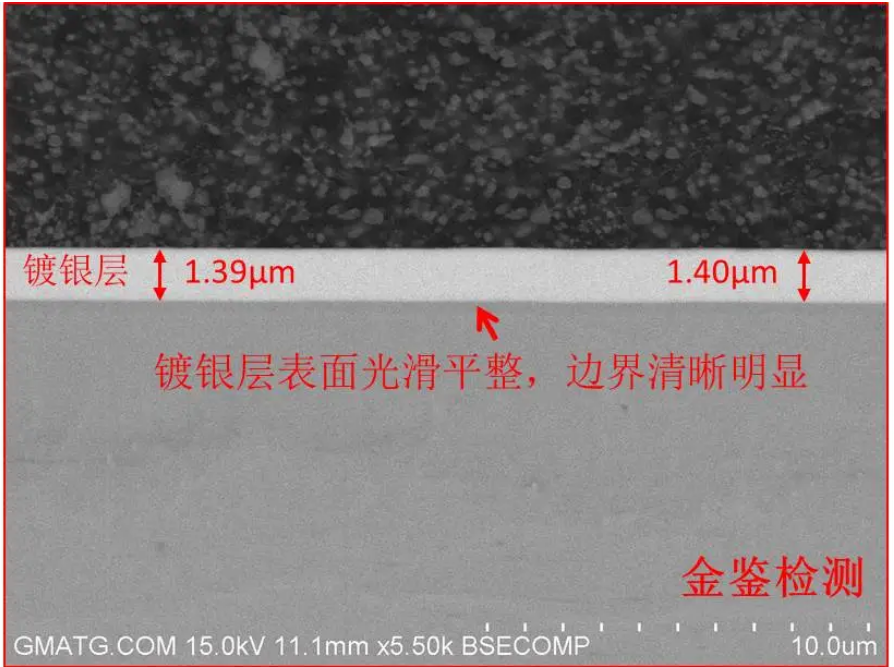

在材料科學和工業生產中，鍍層厚度的精確測量對于產品質量控制至關重要。傳統的鍍層厚度測量方法通常依賴于金相研磨和拋光制備截面樣品，但這種方法容易導致鍍層變形、劃痕和研磨碎屑殘留，從而影響測量的準確性。氬離子拋光技術為鍍層厚度測量提供了一種全新的解決方案。通過氬離子束的精細拋光，金鑒實驗室能夠制備出高質量的鍍層截面樣品，確保表面無損傷、無變形，鍍層結構清晰可見，極大提高了測量的準確性。例如，在LED支架鍍層分析中，氬離子拋光后的鍍銀層與鍍銅層之間的界限清晰，表面無劃痕，鍍銀層無變形，能夠真實地反映鍍層厚度。相比之下，金相磨拋后的鍍銀層表面存在明顯劃痕，鍍銀層與鑲嵌樹脂之間存在縫隙，這些假象會導致測量值偏大，影響對鍍層質量的準確判斷。

案例分析

1. 鍍層質量分析

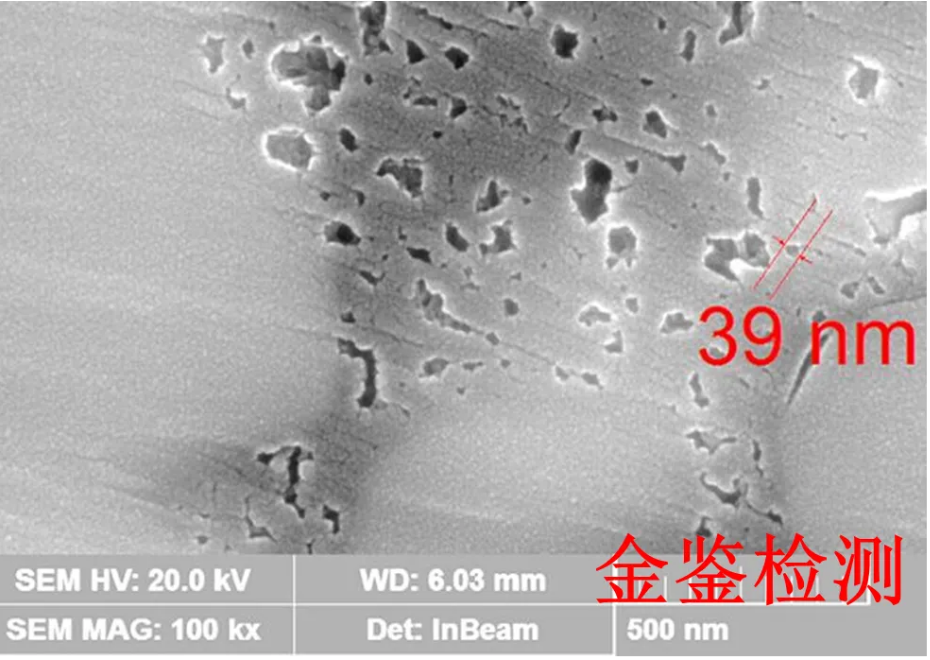

一位客戶在光學顯微鏡下觀察到鍍銀層表面存在凹坑。

2. 鍍層結構分析

在另一案例中，客戶反饋鍍銀層表面部分位置凸起。通過氬離子拋光后的截面分析，發現凸起位置下方的銅基材、鍍銅層和鍍鎳層均存在凸起，且銅基材與鍍銅層之間存在空洞。由此確認凸起的原因為銅基材異常導致。氬離子拋光技術不僅清晰地展示了鍍層結構，還幫助客戶準確地定位了問題根源。

結論

氬離子拋光技術以其高精度、無損傷的特點，正在逐漸取代傳統的機械拋光方法，成為材料表面處理和微觀分析領域的首選技術。
