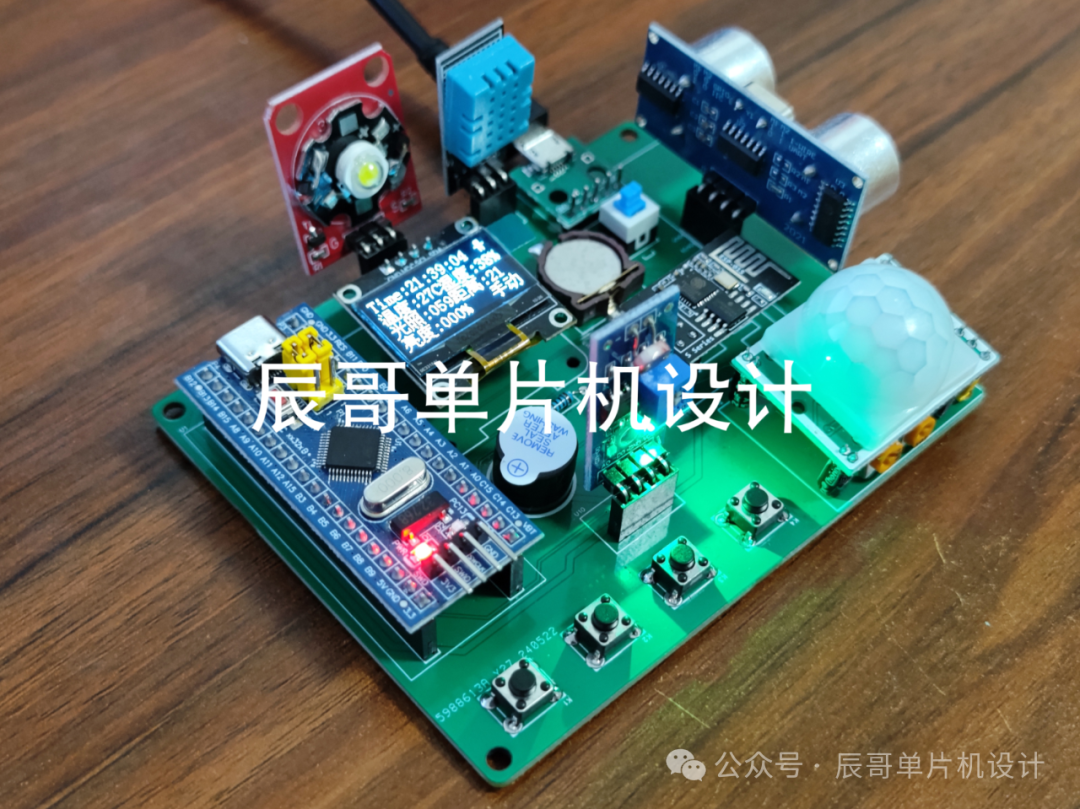

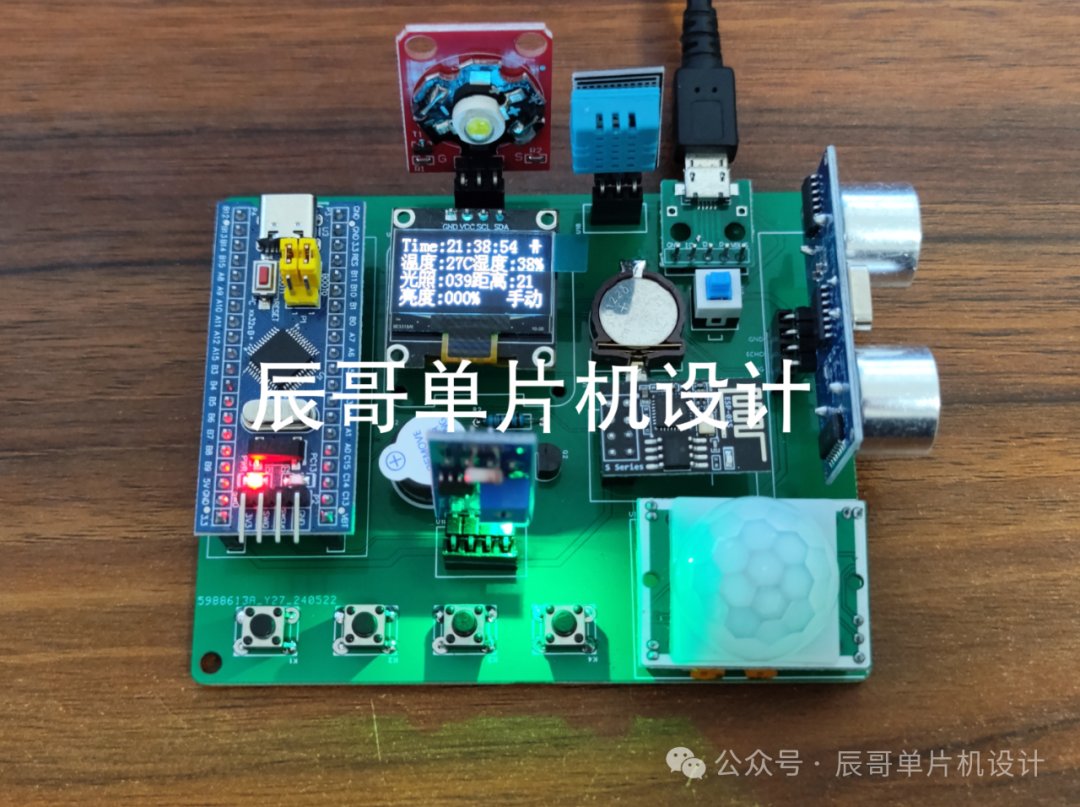

項目成品圖片：

01

—

項目簡介

1.功能詳解

STM32智能臺燈（機智云）系統

功能如下：

1. 檢測功能：系統檢測周圍 溫濕度數據、距離、人體信號、光照強度Lux。

2. 顯示功能：將檢測到的數據顯示在oled屏幕上。

3. 控制功能：系統可以通過PWM對臺燈進行無極調光。

4. 手動模式：通過按鍵控制臺燈的亮度。

5. 自動模式：當環境亮度低于閾值，并且有人時，會自動調節臺燈亮度；

6. 護眼功能：當系統檢測到人距離臺燈過近時蜂鳴器報警。

7. 閾值調節：系統傳感器閾值大小可以通過按鍵或者APP自行設置調節。

8. 接入云平臺：系統通過ESP8266 WIFI模塊連接網絡，接入機智云服務器。

9. 遠程控制：可以通過APP查看傳感器數據，以及遠程控制臺燈、遠程調節閾值。

2.材料清單

STM32F103C8T6核心板

DHT11 溫濕度傳感器

OLED屏幕

蜂鳴器模塊

超聲波模塊

熱釋電人體檢測模塊

LED燈

電池座

獨立按鍵

ESP8266-01S wifi模塊

云平臺機智云

02

—

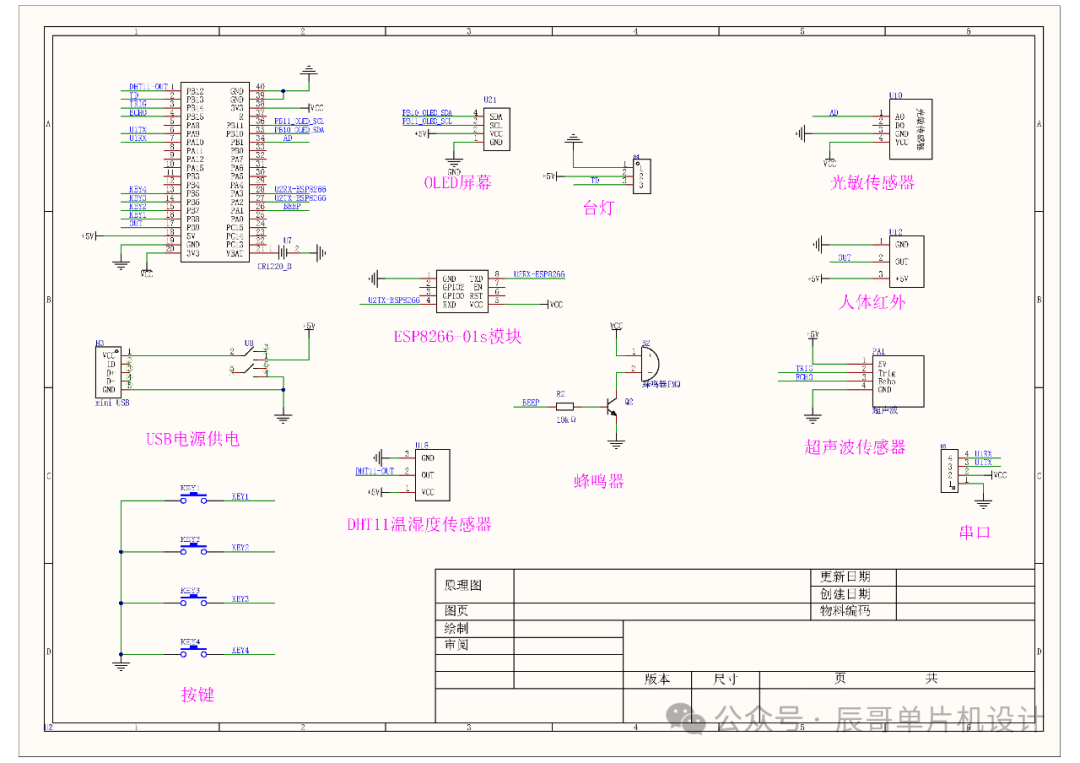

原理圖設計

03

—

PCB硬件設計

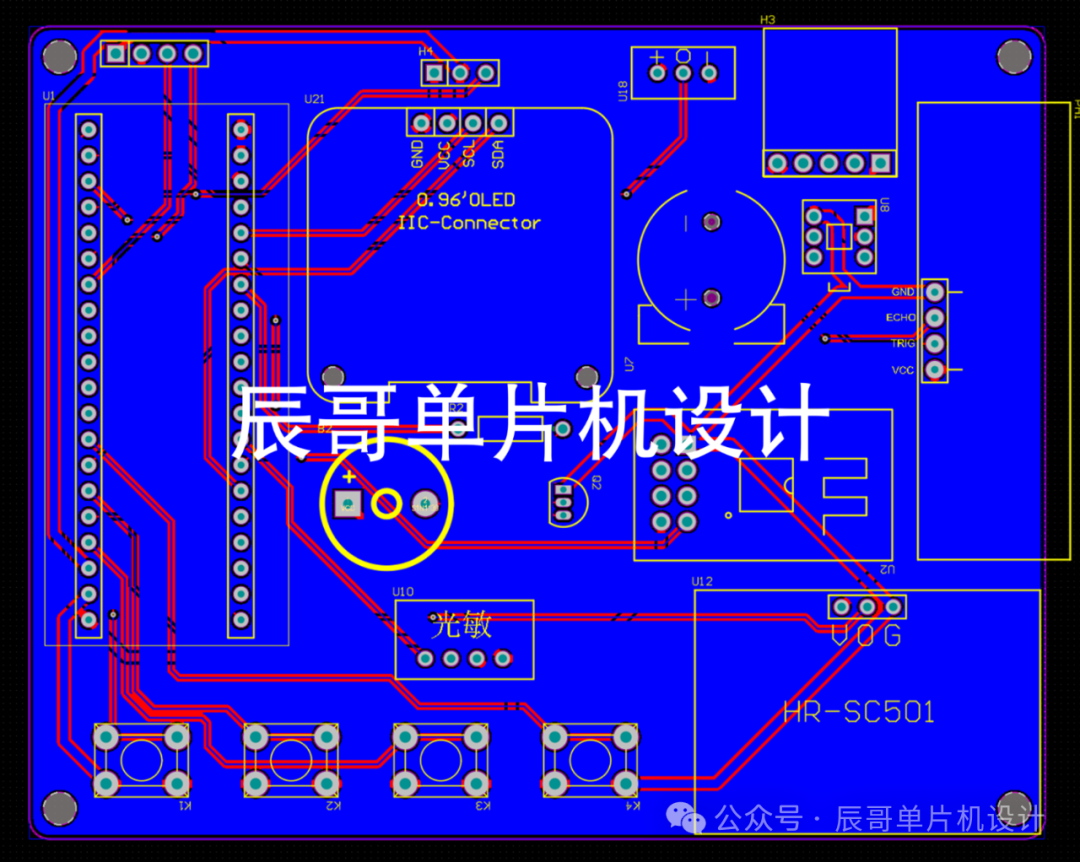

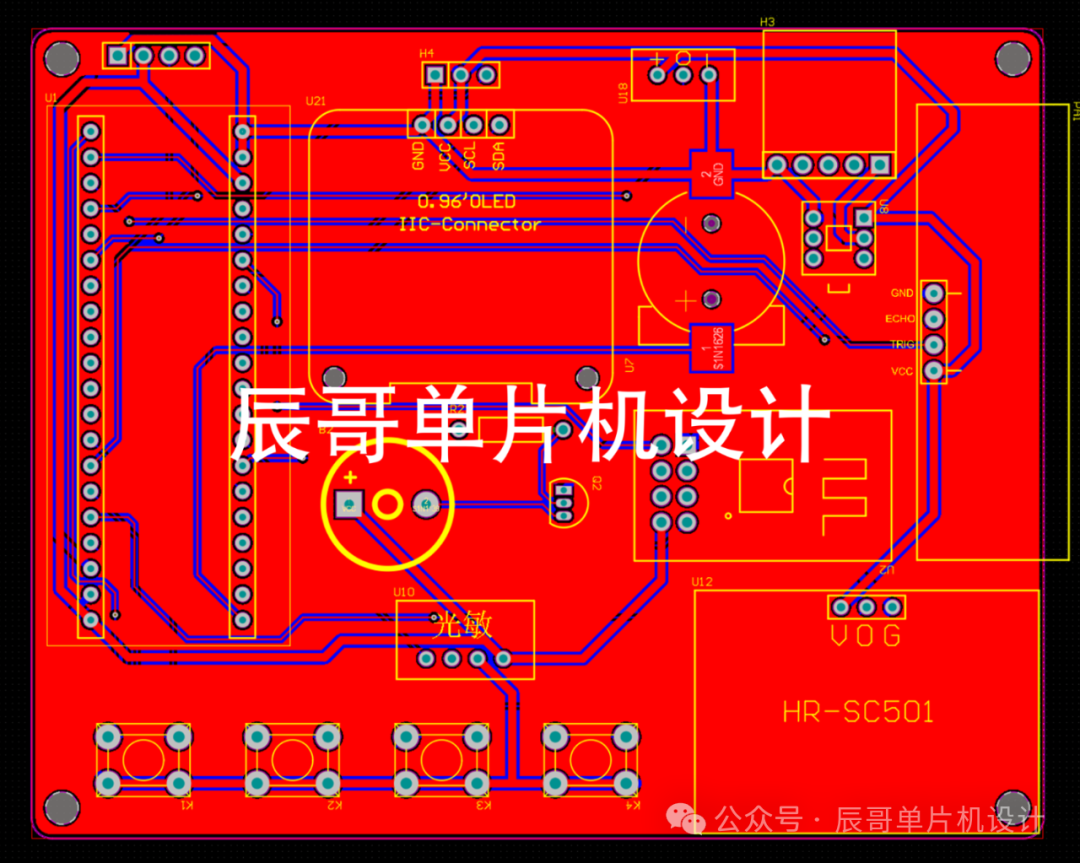

PCB圖

04

—

程序設計

intmain(void){ADCX_Init();PWM_Init(100-1,720-1);Timer2_Init(9,14398);Uart2_Init(9600);Uart1_Init(115200);IWDG_Init();//初始化看門狗LDR_Init();OLED_Init();DHT11_Init();LED_Init();Key_Init();HC_SR501_Init();HC_SR04_Init();Buzzer_Init(); MyRTC_Init();Sensorthreshold.Illumination_threshold=FLASH_R(FLASH_START_ADDR);//從指定頁的地址讀FLASHSensorthreshold.Distance_threshold=FLASH_R(FLASH_START_ADDR+2);//從指定頁的地址讀FLASHGENERAL_TIM_Init();userInit();//完成機智云初始賦值gizwitsInit();//開辟一個環形緩沖區//GPIO_SetBits(Buzzer_PROT, Buzzer);//Delay_ms(1200);
while(1){
IWDG_ReloadCounter();//重新加載計數值 喂狗sensorScan();//獲取傳感器數據switch(menu){casedisplay_page:
MyRTC_ReadTime();//調用此函數后，RTC硬件電路里時間值將刷新到全局數組OLED_Menu_SensorData();//顯示主頁面傳感器數據、系統模式等內容OLED_Menu();//顯示主頁面的固定內容if(!systemModel){LED_PWM_KEY();//按鍵控制LED的PWM}
//切換系統模式if(KeyNum==KEY_1){KeyNum=0;systemModel = ~systemModel;if(systemModel){currentDataPoint.valueModel=1;}else{currentDataPoint.valueModel=0;}}
//判斷是否進入閾值設置界面if(KeyNum== KEY_Long1){KeyNum=0;OLED_Clear();//清屏menu = settingsPage;//跳轉到閾值設置界面}break;casesettingsPage:OLED_SetInterfacevoid();//顯示閾值設置界面的固定內容OLED_Option(SetSelection());//實現閾值設置頁面的選擇功能ThresholdModification(SetSelection());//實現閾值調節功能
//判斷是否退出閾值設置界面if(KeyNum==KEY_2){KeyNum=0;OLED_Clear();//清屏menu = display_page;//跳轉到主界面
//存儲修改的傳感器閾值至flash內FLASH_W(FLASH_START_ADDR,Sensorthreshold.Illumination_threshold,Sensorthreshold.Distance_threshold);currentDataPoint.valueIllumination_threshold=Sensorthreshold.Illumination_threshold;currentDataPoint.valueDistance_threshold=Sensorthreshold.Distance_threshold;}break;casetimeSettingsPage:OLED_ThresholdTime();//顯示時間設置界面的內容OLED_Time_Option(SetSelection());//實現間設置界面的選擇功能TimeModification(SetSelection());//實現時間調節功能
//判斷是否退出時間設置界面if(KeyNum==KEY_2){KeyNum=0;//將更改的數據賦值回RTC數組中MyRTC_Time[3] = hour;MyRTC_Time[4] = minute;MyRTC_Time[5] = second;MyRTC_SetTime();//調用此函數后，全局數組里時間值將刷新到RTC硬件電路OLED_Clear();//清屏menu = settingsPage;//回到閾值設置界面}break;}//判斷上位機是否更改閾值，如更改則保存至flash中if(valueFlashflag){valueFlashflag =0;//存儲修改的傳感器閾值至flash內FLASH_W(FLASH_START_ADDR,Sensorthreshold.Illumination_threshold,Sensorthreshold.Distance_threshold);}
userHandle();//更新機智云數據點變量存儲的值gizwitsHandle((dataPoint_t *)¤tDataPoint);//數據上傳至機智云}}

05

—

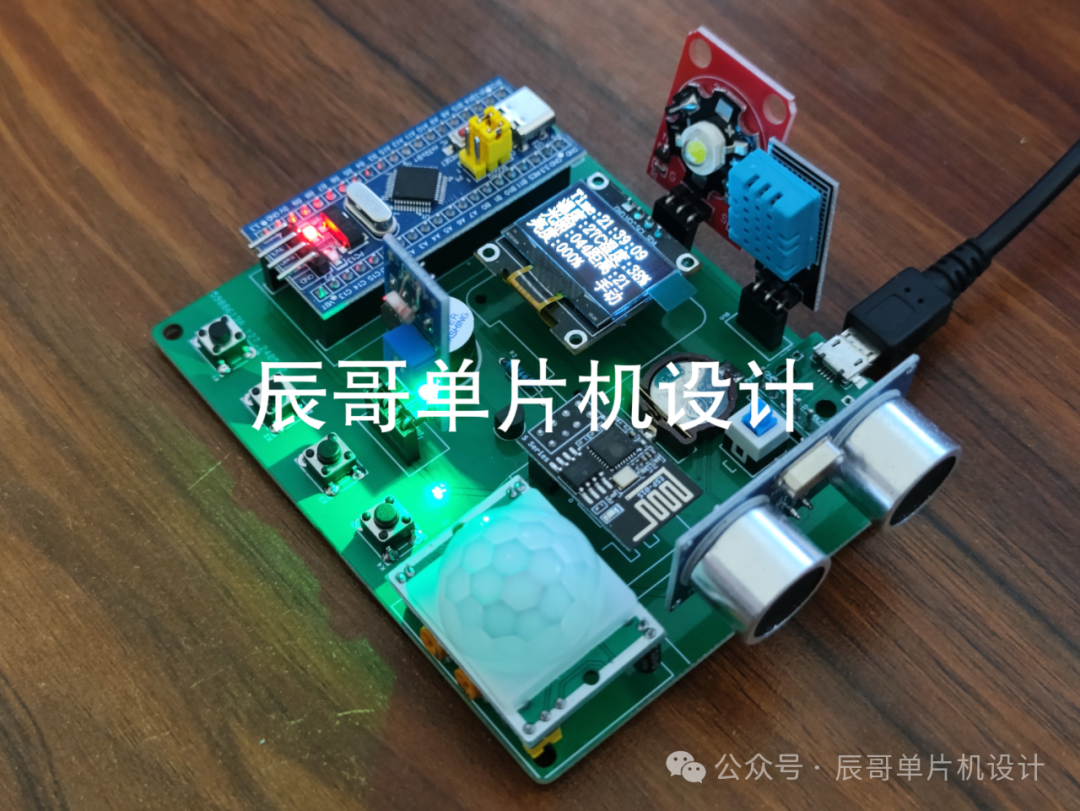

實驗效果
