項目概況

某國際醫藥研究創新基地位于湖北省武漢市 ， 基地占地面積約136780平方米，建筑面積約183000平方米。 園區內建設有生產車間、 研發車間、倉庫、 總控樓、食堂、 污水處理站、垃圾房等15棟各類建筑。

園區引入2路20kV市電 ，在8#車間能源中心2層設置園區開閉所和變配電室 ， 安裝4臺2500kVA（ 20/0.4kV）和2臺6300kVA（ 20/10kV）干式變壓器 ，其中2臺6300kVA變壓器的出線引至3# 樓的分變電所，3#樓分變電所內安裝了4臺2500kVA(20/0.4kV)變壓器。本次項目涉及的基地用電負荷大，對電能質量要求高，同時對安全用電也有強烈的需求。

項目方案

安科瑞為本次項目提供了完整的軟硬件解決方案 ， 包括電力監控系統、 能耗監測系統、 余壓監控系統、 浪涌保護系統、 智能照明控制系統、 有源濾波（APF） 治理裝置 ， 項目涉及的各類保護、 監測、 治理類裝置如下：

. 綜合保護裝置44臺；

. 變壓器溫控儀10臺；

. 直流屏3面；

. AEM多功能電力儀表1900多塊；

. 余壓監控設備6臺；

. 浪涌保護器200多個；

. 智能照明控制器14個；

. 水表及流量計297個；

. 有源濾波裝置7臺；

Acrel EMS平臺部署在監控中心 ， 上述系統數據均接入Acrel EMS平臺，用戶通過一個平臺即可對整個醫藥研究創新基地進行集中監控、 統一管理 ，統一接收報警 ，大大減輕了維護工作量。

系統界面

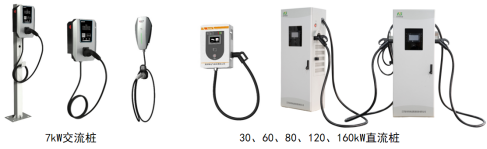

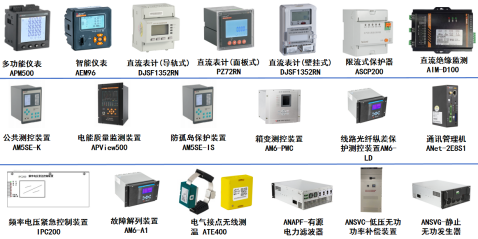

相關硬件產品

審核編輯 黃宇
