開篇引言：

開這個的原因是因為，對于一個從小搞軟件，除了電容，電阻，還有用過藍福電池、奧迪雙鉆電池的我，真一直都搞求不懂這些硬件原理圖，所以對于FPGA工程師來說，至少你得會看原理圖吧，原理圖都不會看，那寫個錘子的程序喲，還怎么分配管教，就像學單片機的童鞋一樣，單片機只知道寫流水燈，電路不會，那也頂個肺。有很多人就說，去看模電，數電，跟著做做就會了，然而書本上面講的都是什么基爾霍夫定理，這頂個毛用，我們就只要看懂原理圖，你叫我們繞這么一大圈子，豈不是浪費我們時間，得力不討好。

我一直不是希望自己會畫多少層的板，這些有專門的硬件工程師做，但是，至少原理圖會得看，而且每次我想搜一搜什么Alti design，這些PCB的視頻教學，都將這個軟件怎么用，不講解為毛這里要這么畫。所以，經過重重摸索，我決定對此開設一個專題講解，針對軟件工程師如何學習原理圖，最終實現能夠看懂原理圖就是我們的目的了。

歡迎專業的硬件工程師點評補充指導！

1. 最簡單的3.3V點亮小燈

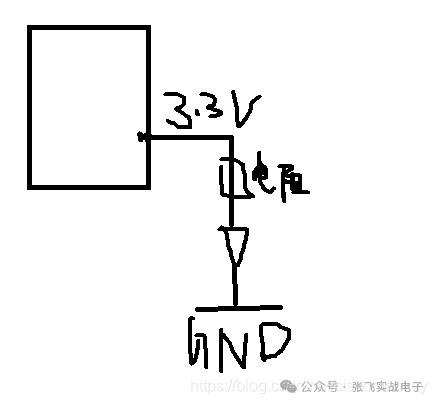

如上圖

如果我們輸出電平為1，就3.3V，就可以點亮LED。

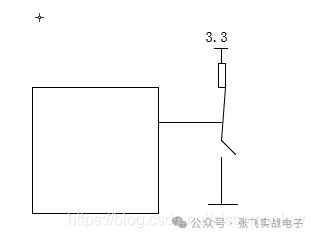

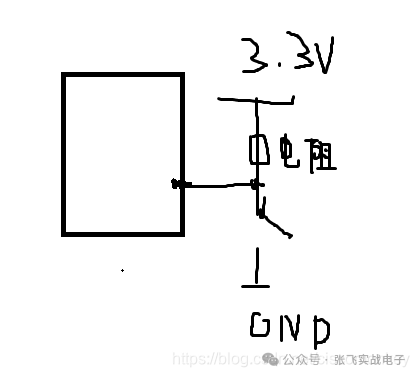

如上圖

如果我們不關閉按鍵，此時沒有電流，MCU連接的點就是3.3V。

一旦開關按下，電流導通，此點的電壓就是0.

所以，我們就可以通過輸入的此點的電壓是0還是3.3v（1）來判斷開關是否按下。

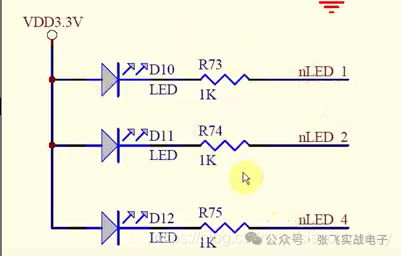

下面我們可以看看實際的電路原理圖

想讓LED點亮，我們就讓nLED1輸出低電平，這樣就有電流流過了。

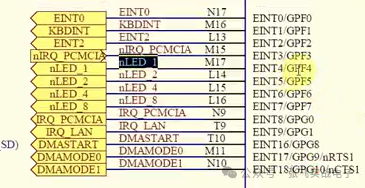

通過搜索nLED1,我們就可以搜索到，接到了GPF4這個引腳

如何設置為輸出引腳呢？我們需要找到對應的芯片手冊，查看該引腳GPF4，怎么配置。

可以看到，我們配置為01，就是output.

- 三極管

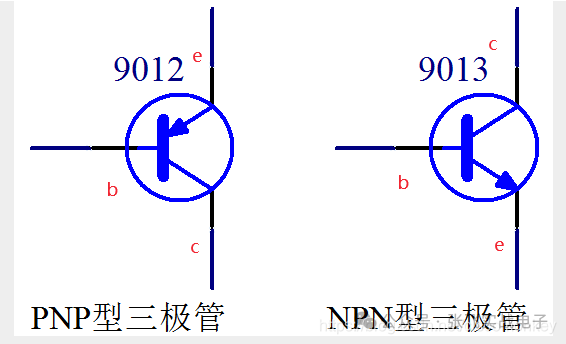

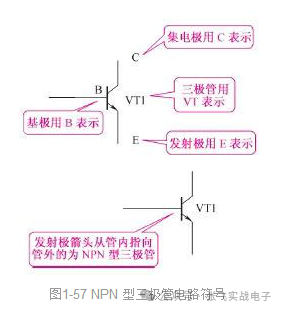

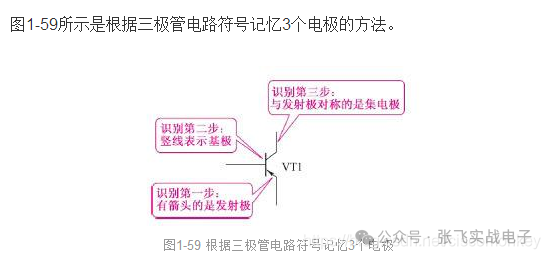

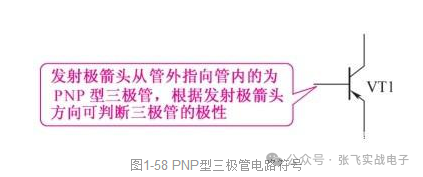

口訣：箭頭朝內 PNP，導通電壓順箭頭過

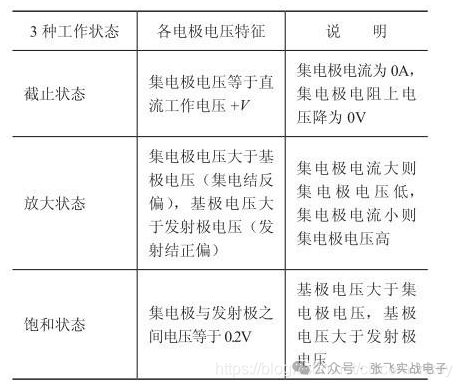

三極管有截止、放大、飽和三種工作狀態，我們通常用截止區、飽和區。

記?。嚎傊羌^的始端比末端高 0.7V 就可以導通三極管的 e 極和 c 極。否則視作斷路。

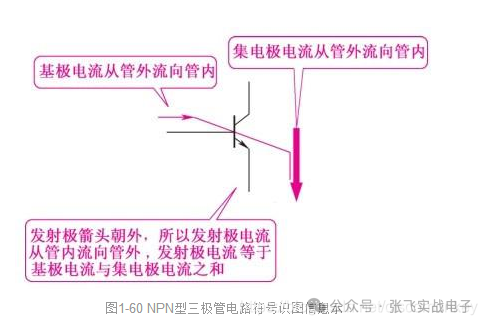

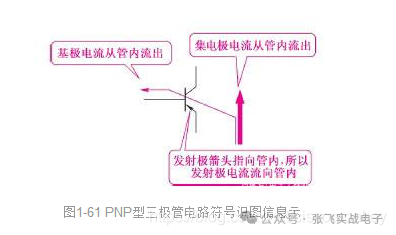

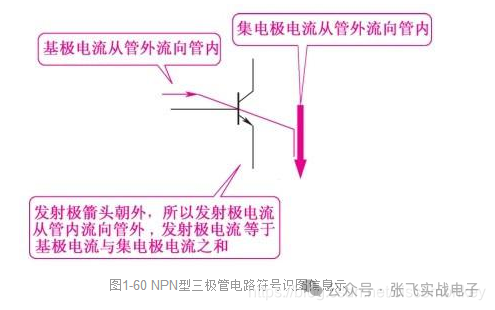

三極管的用法特點，關鍵點在于 b 極（基極）和 e 級（發射極）之間的電壓情況，對于PNP 而言，e 極電壓只要高于 b 級 0.7V 以上，這個三極管 e 級和 c 級之間就可以順利導通。也就是說，控制端在 b 和 e 之間，被控制端是 e 和 c 之間。同理，NPN 型三極管的導通電壓是 b 極比 e 極高 0.7V，總之是箭頭的始端比末端高 0.7V 就可以導通三極管的 e 極和 c 極。

三極管基極通過一個 10K 的電阻接到了單片機的一個 IO口上，假定是 P1.0，發射極直接接到 5V 的電源上，集電極接了一個 LED 小燈，并且串聯了一個 1K 的限流電阻最終接到了電源負極 GND 上。

如果 P1.0 由我們的程序給一個高電平 1，那么基極 b 和發射極 e 都是 5V，也就是說 e到 b 不會產生一個 0.7V 的壓降，這個時候，發射極和集電極也就不會導通，那么豎著看這個電路在三極管處是斷開的，沒有電流通過，LED2 小燈也就不會亮。如果程序給 P1.0 一個低電平 0，這時 e 極還是 5V，于是 e 和 b 之間產生了壓差，三極管 e 和 b 之間也就導通了，三極管 e 和 b 之間大概有 0.7V 的壓降，那還有(5-0.7)V 的電壓會在電阻 R47 上。這個時候，e 和 c 之間也會導通了，那么 LED 小燈本身有 2V 的壓降，三極管本身 e 和 c 之間大概有 0.2V的壓降，我們忽略不計。那么在 R41 上就會有大概 3V 的壓降，可以計算出來，這條支路的電流大概是 3mA，可以成功點亮 LED。

參考了：

https://blog.csdn.net/kk_01110001b/article/details/80543536

上拉電阻就是給懸空狀態一個高電壓狀態

下拉電阻就是給懸空狀態一個低電壓狀態

所以我們就知道下圖，我們就知道這是一個上拉電阻了

下圖是一個下拉電阻

原文鏈接：

https://blog.csdn.net/ciscomonkey/article/details/86327847
