儲油行業作為能源供應鏈的關鍵環節，其自動化和監控系統的可靠性和效率至關重要。隨著工業4.0的推進，儲油設施越來越多地采用先進的自動化技術以提高安全性、降低成本并優化運營。本案例探討了如何通過使用穩聯技術PROFINET轉MODBUS模塊網關網橋，實現儲油罐區的高效監控和控制。

一、項目概述

某大型儲油企業為了提升其儲油罐區的自動化水平，決定升級現有的監控系統。該系統需要實現對儲油罐的液位、溫度、壓力等關鍵參數的實時監控，同時控制閥門和泵等設備。由于現場許多設備僅支持MODBUS通訊協議，而新的監控系統基于PROFINET網絡，因此需要一種能夠橋接這兩種通訊協議的解決方案。

二、解決方案

企業選擇了WL-ABC3010PROFINET轉MODBUS模塊網關網橋，以實現PROFINET網絡與現場MODBUS設備之間的無縫通訊。

三、系統配置

1. **硬件配置**：

- **PLC**：西門子S7-1500系列PLC作為主控制器，負責整個儲油罐區的邏輯控制。

- **傳感器和執行器**：包括液位傳感器、溫度傳感器、壓力傳感器以及相關的電動閥門和泵，這些設備均支持MODBUS RTU通訊。

- **網關**：WL-ABC3010作為PROFINET與MODBUS之間的通訊網關。

2. **軟件配置**：

- **TIA Portal**：用于配置西門子S7-1500 PLC和設置PROFINET網絡。

- **網關配置軟件**：用于配置WL-ABC3010網關，以確保MODBUS設備能夠被PLC正確識別和控制。

四、 實施步驟

1. **網絡布線**：在儲油罐區布設PROFINET網絡線纜，并將所有MODBUS設備通過RS485線纜連接到WL-ABC3010網關。

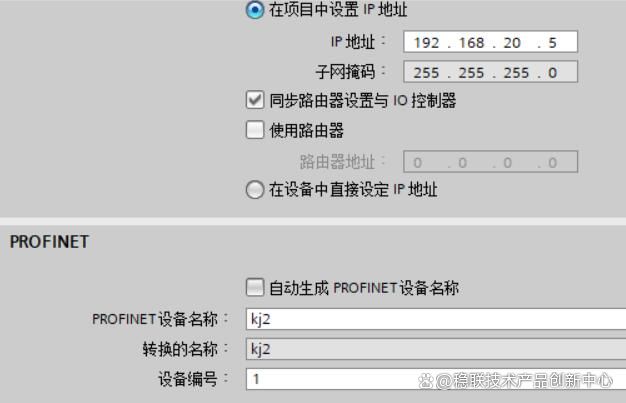

2. **PLC配置**：在TIA Portal中配置S7-1500 PLC，添加網關作為PROFINET從站，并設置相應的IP地址。

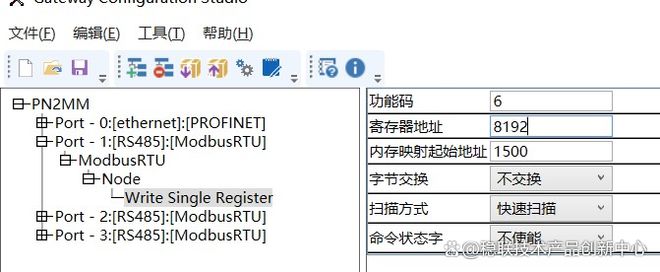

3. **網關配置**：使用網關配置軟件設置WL-ABC3010，定義MODBUS設備的地址、寄存器和數據格式，確保與現場設備匹配。

4. **程序編寫**：在PLC中編寫程序，實現對儲油罐區液位、溫度、壓力等參數的監控和對閥門、泵等設備的控制。

5. **測試與調試**：進行系統測試，確保所有設備通訊正常，監控?cái)?shù)據準確，控制命令有效。

6. **系統優化**：根據測試結果對系統進行優化，提高系統的穩定性和響應速度。

#### 成果與效益

通過實施PROFINET轉MODBUS模塊網關網橋解決方案，該儲油企業實現了以下效益：

- **提高安全性**：實時監控儲油罐的關鍵參數，及時發現并處理潛在的安全問題。

- **降低成本**：通過自動化控制減少人工干預，降低運營成本。

- **提升效率**：優化儲油罐區的運營流程，提高油品的周轉效率。

- **易于維護**：集中監控和控制簡化了維護工作，提高了系統的可維護性。

結論

PROFINET轉MODBUS模塊網關網橋在儲油行業的應用，不僅提高了儲油設施的自動化水平，還增強了系統的安全性和可靠性，為儲油行業的數字化轉型提供了有力支持。
