TPS720-Q1 系列雙軌低壓差線性穩壓器 （LDO） 提供 出色的交流性能（PSRR、負載和線路瞬態響應）和非常低的功耗 靜態電流為 38 μA。

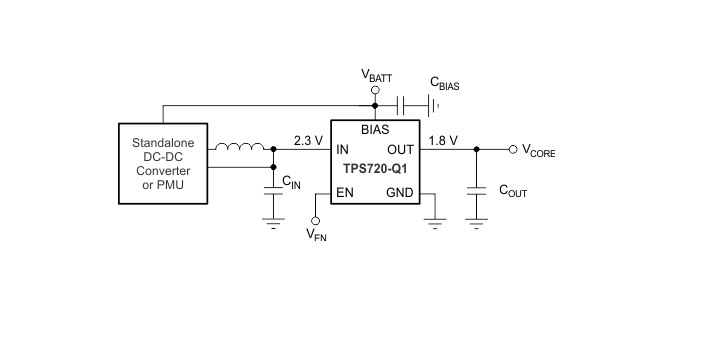

V 形偏見為 LDO 的控制電路供電的電源軌 電流非常低（與 LDO 靜態電流相同），可以連接到任何電源 電源等于或大于輸出電壓 1.4 V。主要的電源路徑是 通過 V在并且可以是低于 V 的電壓 偏見 ; 此路徑可以低至 V 外 + V 做 ，增加 該解決方案在許多功耗敏感型應用中的效率。例如 V在可以是高效 DC-DC 降壓的輸出 調節器。

TPS720-Q1 支持一種新穎的功能，即 LDO 的輸出在光照下進行調節 當 IN 引腳懸空時加載。輕載驅動電流來源于 V偏見在這種情況下。此功能在以下情況下特別有用 連接到 IN 引腳的 DC-DC 轉換器被禁用但 LDO 仍然需要將電壓調節到輕負載。
*附件：TPS720-Q1 具有偏置引腳的 350mA、超低 VIN、射頻低壓差線性穩壓器數據表 .pdf

TPS720-Q1 在采用陶瓷電容器時保持穩定，并采用先進的 BICMOS 制造 在 350 mA 輸出負載下產生 110 mV 壓差的工藝。TPS720-Q1 提供單調 V外上升（過沖限制為 3%），V在突 電流限制為 100 mA + I負荷具有 2.2 μF 的輸出電容器。

TPS720-Q1 使用精密電壓基準和反饋環路來實現整體 在負載、線路、工藝和極端溫度下的精度為 2%。TPS720-Q1 采用 6 引腳 WSON 封裝。該系列器件的額定溫度范圍為 T J = –40°C 至 +125°C。

特性

• 適用于汽車應用
• 符合 AEC-Q100 標準，結果如下：
  • 器件溫度等級 1：-40°C 至 +125°C 環境工作溫度范圍
  • 器件 HBM ESD 分類等級 H2
  • 器件 CDM ESD 分類等級 C6
• 輸入電壓范圍：1.1 V 至 4.5 V
• 輸出電壓范圍：0.9 V 至 3.6 V
• 高性能 LDO：350 mA
• 低靜態電流： 38 μA
• 出色的負載瞬態響應：I 時為 ±15 mV 負荷 = 0 mA 至 350 mA，1 μs
• 低噪聲：48μV RMS （10 Hz 至 100 kHz）
• 80 分貝 V在PSRR（10 Hz 至 10 kHz）
• 70 分貝 V偏見PSRR（10 Hz 至 10 kHz）
• 快速啟動時間：140 μs
• 內置軟啟動，帶單調 V外上升和啟動電流限制為 100 mA + I負荷
• 過流和熱保護
• 低壓差：I 時為 110 mV 負荷 = 350 毫安
• 采用 2.2μF 輸出電容器時保持穩定
• 封裝：2.00 mm × 2.00 mm，6 引腳 WSON 封裝

參數

方框圖

一、產品概述

1.1 主要特性

• ?汽車級應用?：符合AEC-Q100標準，適用于-40°C至+125°C的環境溫度范圍。
• ?超低輸入電壓?：輸入電壓范圍1.1V至4.5V。
• ?高性能LDO?：輸出電流高達350mA，具有極低的靜態電流（38μA）。
• ?偏置引腳?：V_BIAS引腳為控制電路供電，電壓可低至1.4V以上，提高低輸出電壓應用的效率。
• ?優異的瞬態響應?：負載瞬態響應為±15mV（0mA至350mA，1μs內）。
• ?低噪聲?：48μV RMS（10Hz至100kHz）。
• ? 高電源抑制比（PSRR） ?：VIN PSRR為80dB（10Hz至10kHz），V_BIAS PSRR為70dB（10Hz至10kHz）。
• ?快速啟動?：啟動時間140μs，內置軟啟動功能。
• ?保護功能?：過流保護和熱保護。
• ?小封裝?：采用2.00mm × 2.00mm的6引腳WSON封裝。

1.2 應用領域

• 攝像頭模塊
• FPD Link電源
• 汽車信息娛樂系統
• USB HUB電源

二、電氣特性

2.1 絕對最大額定值

• 輸入電壓（VIN）：-0.3V至V_BIAS或5V（取較小值）
• 峰值瞬態輸入電壓（VIN_PEAK）：5.5V
• V_BIAS電壓：-0.36V至6V
• 使能電壓（VEN）：-0.36V至5.5V
• 輸出電壓（VOUT）：-0.3V至5V
• 輸出短路持續時間：不限
• 總連續功耗（P_DISS）：見熱信息
• 結溫（TJ）：-55°C至125°C
• 存儲溫度（T_stg）：-55°C至150°C

2.2 推薦工作條件

• 輸入電壓（VIN）：1.1V至V_BIAS或4.5V（取較小值）
• V_BIAS電壓：2.6V或VOUT + 1.4V（取較大值）至5.5V
• 輸出電壓（VOUT）：0.9V至3.6V
• 峰值輸出電流（IOUT）：0mA至350mA
• 使能電壓（VEN）：0V至5.5V
• 輸入電容（CIN）：1μF
• V_BIAS電容（CBIAS）：0.1μF
• 輸出電容（COUT）：2.2μF

2.3 電氣特性（典型值）

• 輸出電壓準確度：±2%（V_BIAS、VIN、IOUT、TJ范圍內）
• 線性調整率（VIN）：16μV/V
• 線性調整率（V_BIAS）：16μV/V
• 負載調整率：±15μV/mA
• VIN掉電電壓：110mV至200mV（IOUT = 350mA）
• V_BIAS掉電電壓：1.09V至1.4V（IOUT = 350mA）
• 輸出電流限制：420mA至800mA（VOUT = 0.9 × VOUT(NOM)）
• 關機電流（IGND）：0.5μA至2.5μA（VEN ≤ 0.4V）
• PSRR（VIN）：85dB（f = 10Hz至10kHz），70dB（f = 100kHz）
• PSRR（V_BIAS）：80dB（f = 10Hz至10kHz），55dB（f = 1MHz）
• 輸出噪聲電壓：48μV RMS（帶寬10Hz至100kHz）
• VIN涌入電流：100 + ILOAD mA

三、功能描述

3.1 內部電流限制

• TPS720-Q1具有內部電流限制功能，可保護設備在故障條件下免受損壞。

3.2 涌入電流限制

• 采用新穎的涌入電流限制電路架構，限制通過VIN引腳的電流，避免啟動時的電流沖擊。

3.3 關機功能

• 使能引腳（EN）為高電平有效，兼容標準和低電壓TTL-CMOS電平。當EN引腳低于0.4V時，設備進入關機模式。

3.4 欠壓鎖定（UVLO）

• V_BIAS引腳上的欠壓鎖定電路確保內部電路正常工作前輸出保持關閉狀態。

四、封裝與尺寸

• ?封裝類型?：WSON（6引腳），尺寸為2.00mm × 2.00mm。
• ?散熱焊盤?：建議連接至地以改善熱性能。

五、應用與實現

5.1 輸入和輸出電容要求

• 雖然在IN引腳上不需要電容即可保持穩定，但建議連接一個0.1μF至1μF的低ESR電容以改善瞬態響應和噪聲抑制。
• BIAS引腳不需要輸入電容，但如果源阻抗不夠低，建議添加一個小的0.1μF旁路電容。
• TPS720-Q1設計為與標準陶瓷電容穩定工作，輸出電容值應為2.2μF或更大。

5.2 布局指南

• 建議為VIN和VOUT設計單獨的接地平面，并通過設備的GND引腳連接以改善AC性能。
• 輸出電容的接地連接應直接連接至設備的GND引腳。

六、文檔與支持

• 提供相關文檔、社區資源、商標信息和靜電放電警告。
• 可通過TI官網獲取最新文檔更新通知。
