MAX2023高動態范圍、直接上/下變頻轉換器技術手冊

概述
MAX2023為低噪聲、高線性度、直接上變頻/下變頻正交調制/解調器，可應用于單載波與多載波1500MHz至2300MHz DCS 1800/PCS 1900 EDGE、cdma2000?、WCDMA和PHS/PAS基站。直接變頻結構與傳統的基于中頻(IF)的二次變頻系統相比具有一定優勢，可以顯著降低發送器或接收器的成本，減少元件的數量并降低功率損耗。

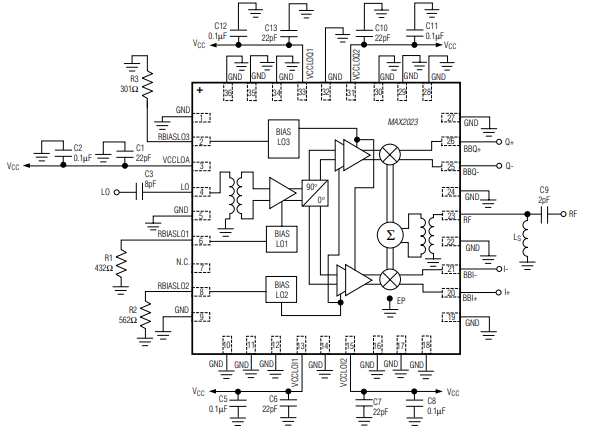

MAX2023不僅具有出色的線性度和噪聲指標，還具有非常高的器件集成度。該器件包含兩個用于調制、解調同相和正交信號的匹配無源混頻器，兩個本振(LO)混頻放大驅動器和一個LO正交分相器。同時還集成了非平衡變壓器，支持單端RF和LO連接。此外，內部匹配的基帶輸入可直接與發送DAC 接口，無需昂貴的I/Q緩沖放大器。

MAX2023采用+5V單電源供電，提供緊湊的36引腳TQFN封裝(6mm x 6mm)，底部帶有裸焊盤。在-40°C至+85°C范圍內確保電氣特性。
數據表：*附件：MAX2023高動態范圍、直接上下變頻轉換器技術手冊.pdf

應用

電纜調制解調器終端系統(CMTS)
數字與擴頻通信系統
固定寬帶無線接入
微波鏈路
軍用系統
PHS/PAS基站
預校正發送器與接收器
單載波與多載波cdmaOne?和cdma2000基站
單載波與多載波WCDMA/LTE/TD-LTE基站
單載波DCS 1800/PCS 1900 EDGE基站
視頻點播(VOD)與DOCSIS?兼容的邊沿QAM調制
特性
1500MHz至2500MHz RF頻率范圍
功率可調：外部電流設置電阻提供器件低功耗/低性能工作模式選項
36引腳、6mm x 6mm的TQFN小型封裝，具有高隔離度
調制器工作
- P~~OUT~~ = +6dBm，偏移600kHz處，符合GSM的雜散輻射指標：-75dBc
- +23.5dBm的典型OIP3
- +61dBm的典型OIP2
- +16dBm的典OP1dB
- -54dBm的典型LO泄漏
- 48dBc的典型邊帶抑制
- -165dBc/Hz的輸出噪聲密度
- 450MHz的寬帶基帶輸入可直接與發射DAC接口，無需昂貴的I/Q緩沖放大器
- DC耦合輸入允許用戶調節失調電壓
- +38dBm的典型IIP3
- +59dBm的典型IIP2
- +30dBm的IP1dB
- 9.5dB的典型變頻損耗
- 9.6dB的典型噪聲系數
- 0.025dB的典型I/Q增益不平衡
- 0.56°的典型I/Q相位不平衡
