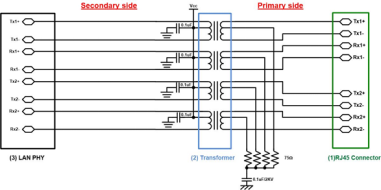

監控攝像頭網口的架構由外部往內可大致切分成3大部分，如圖1所示：(1) RJ45 connector, (2) Transformer, (3)LAN PHY。(1)至(2)之間稱為Priamry side；(2)至(3)之間稱為Secondary side，最新的電路設計趨勢是將保護器件設計在此區域，用以將transformer隔離過后的突波能量進一步抑制，大幅降低后端LAN PHY受外界異常干擾的威脅。本方案將ESD保護器件都設計在Secondary side。

圖1 網口架構示意圖

如圖2所示，是監控攝像頭RJ45接口保護方案的電路圖，使用的ESD器件為晶揚電子的TS0301VE，引腳2為TX-端，引腳6為RX-端，通常都與地直接連接，在較低的傳輸速率下，信號線之間的差模較小，應用方法為直接與對應的信號線相連即可。TS0301VE 3pf的Cj完全滿足百兆級別以太網傳輸速率的要求。

圖2 監控攝像頭RJ45接口保護方案電路圖
