摘要

隨著現代電力系統的快速發展，儲能技術在電力系統中的應用越來越廣泛。儲能系統不僅能夠平衡電力供需，還能提高電網的穩定性和可靠性。在這一背景下，導軌式多功能電表（如ADL3000-E-B）作為一種高精度、多功能的電能計量設備，在儲能電力域中發揮著重要作用。本文將從導軌式多功能電表的功能特點、技術優勢及其在儲能電力系統中的應用場景進行分析，探討其在現代儲能電力域中的重要性。

1. 引言

現代電力系統中，儲能技術的應用日益廣泛，尤其是在可再生能源發電、電網調峰、微電網等域。儲能系統能夠有效平衡電力供需，提高電網的穩定性和可靠性。然而，儲能系統的運行和管理離不開電能計量和監控設備。導軌式多功能電表作為一種高精度、多功能的電能計量設備，能夠實時監測電能的使用情況，提供詳細的電力參數數據，為儲能系統的優化運行提供重要支持。

2. 現代儲能電能計量表應具備哪些功能？

儲能電能計量表作為儲能系統中重要的組成部分，主要用于計量儲能設備的電能流動，包括充電、放電過程中的電能交換。為了實現計量、管理和優化儲能系統的運行，儲能電能計量表應具備以下幾個關鍵功能：

雙向電能計量

儲能電能計量表需要能夠實時監測電能的雙向流動，即儲能設備的充電和放電過程。這要求計量表能夠區分電力流入（充電）和流出（放電）的方向，并分別記錄充放電的電量。這對于優化儲能系統的運行和經濟性至關重要。

電能質量監測

儲能電能計量表應具備電能質量監測功能，能夠測量和記錄電力系統的電壓、頻率、功率因數、諧波等電能質量參數。這有助于監控儲能系統的運行狀況，確保設備在良好的電能質量條件下工作，避免因電能質量問題影響儲能效率或設備壽命。

高精度計量

為了確保數據的準確性和可靠性，儲能電能計量表應具備高精度的電能計量能力，能夠到千瓦時（kWh）別，并支持穩定運行。這對于儲能系統的能效評估、成本分析和優化調度至關重要。

實時數據監控與遠程通信

儲能電能計量表應支持實時數據采集和監控，能夠將電能數據實時上傳至云平臺或遠程監控系統。這為系統運營商提供了遠程監測和管理的能力，便于對儲能設備進行遠程調度、維護和故障診斷。常見的通信協議包括Modbus、Modbus-TCP、IEC 61850、LoRa、4G等。

充放電控制與調度功能

儲能電能計量表不僅應能記錄電能的使用，還應支持一定的控制功能。例如，當儲能系統的充電狀態達到設定閾值時，可以自動調節充電或放電操作，配合系統優化運行策略。這對于提高儲能系統的工作效率，降低運營成本具有積意義。

數據存儲與歷史記錄

儲能電能計量表需要具備數據存儲功能，能夠保存一定周期的電能數據（例如，日、月、年數據），以便進行歷史數據查詢、分析和報告。此功能對于儲能系統的運行統計、性能分析和優化提供了數據支持。

報警與故障檢測

儲能電能計量表應具備故障檢測與報警功能。例如，當電壓、電流或功率因數出現異常時，計量表能夠發出警報并記錄相關事件。這有助于系統運維人員及時發現并解決問題，避免儲能設備因故障而影響正常運行。

支持多種電價模式

儲能電能計量表應支持多種電價模式的設置，例如分時電價、電量階梯電價等，以便根據電力市場的變化或當地政策調整儲能系統的充放電策略，大化經濟效益。

安全性與數據加密

為了防止數據被篡改或泄露，儲能電能計量表需要具備高水平的安全性設計，支持數據加密與認證機制。確保計量數據的準確性、真實性和安全性，對于遠程監控和調度系統尤為重要。

支持需求響應與優化調度

儲能電能計量表可以與需求響應系統配合，根據電網負荷狀況和電價波動調整儲能系統的充放電策略。通過與能源管理系統（EMS）集成，優化儲能設備的使用，促進電力需求管理，提升儲能系統的整體效益。

多設備協同管理

儲能電能計量表應能夠與儲能電池、光伏發電系統、風力發電系統等其他分布式能源設備進行協同管理，記錄每個系統的電能流動，確保整體能源管理系統的優化調度。

儲能電能計量表不僅是儲能系統中不可缺少的電能計量工具，還具備了數據采集、監控、控制和優化調度等多種功能。它能夠幫助提高儲能系統的效率與經濟性，保障系統安全運行，并為系統的穩定提供可靠的數據支持。因此，選擇具有上述功能的儲能電能計量表，對于提升儲能電站的整體效能、降低運營成本并提高能源利用率具有重要意義。

3.導軌式多功能電表

ADL3000-E-B導軌式多功能電能表，是主要針對電力系統，工礦企業，公用設施的電能統計、管理需求而設計的一款智能儀表，產品具有精度高、體積小、安裝方便等優點。集 成常見電力參數測量及電能計量及考核管理，提供上12月的各類電能數據統計。具有2~31 次分次諧波與總諧波含量檢測，帶有開關量輸入和開關量輸出可實現“遙信”和“遙控”功 能，并具備報警輸出。帶有RS485通信接口，可選用MODBUS-RTU協議。該電力儀表可廣泛應用于各種控制系統，SCADA系統和能源管理系統中。產品符合企業標準IEC62053-21、IEC62053-22的要求

3.1 型號說明

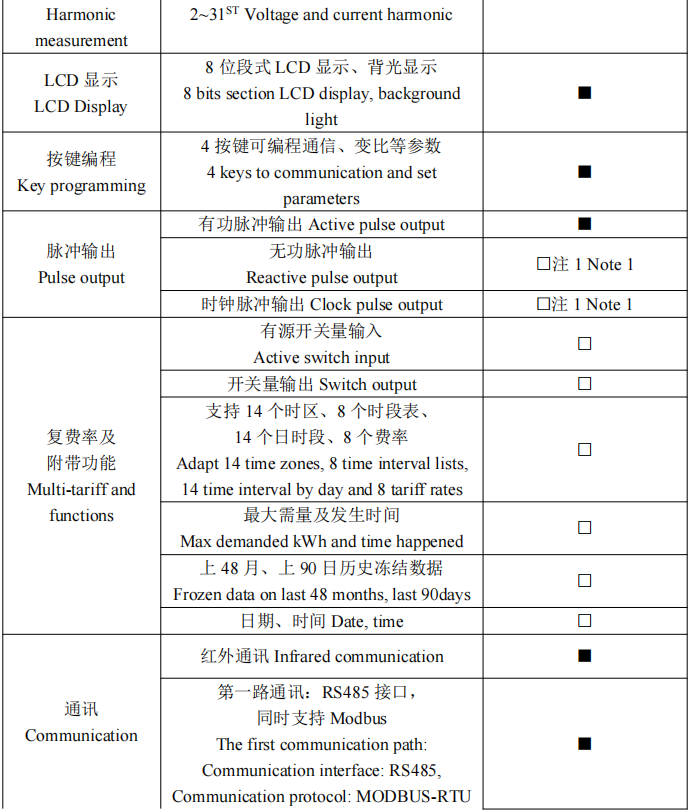

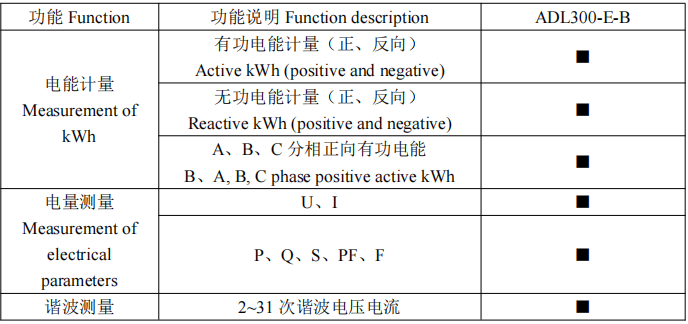

3.2 功能列表

3.3 功能特點

高精度電能計量

ADL3000-E-B導軌式多功能電表具有高精度的電能計量功能，能夠測量有功電能、無功電能、視在電能等多種電能參數。其精度等達到0.5S，能夠滿足儲能系統對電能計量的高精度要求。

多參數測量

該電表不僅能夠測量電能，還能夠測量電壓、電流、功率、功率因數、頻率等多種電力參數。這些參數的實時監測為儲能系統的運行狀態提供了數據支持。

諧波測量

ADL3000-E-B電表具備2~31次諧波測量功能，能夠檢測電網中的諧波含量，幫助用戶識別和解決諧波問題，確保儲能系統的穩定運行。

通信功能

該電表支持RS485通信接口，采用MODBUS-RTU協議，能夠與上位機系統進行數據交互，實現遠程監控和管理。這一功能在儲能系統中尤為重要，能夠幫助運維人員實時掌握系統的運行狀態。

歷史數據存儲

ADL3000-E-B電表能夠存儲上48個月和上90天的歷史電能數據，為儲能系統的運行分析提供了數據支持。

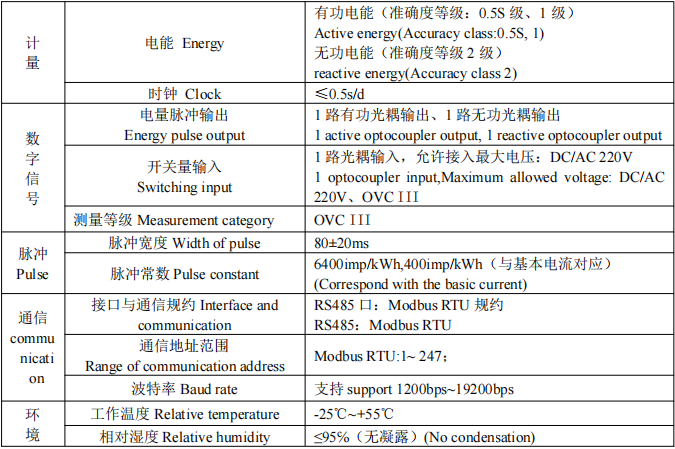

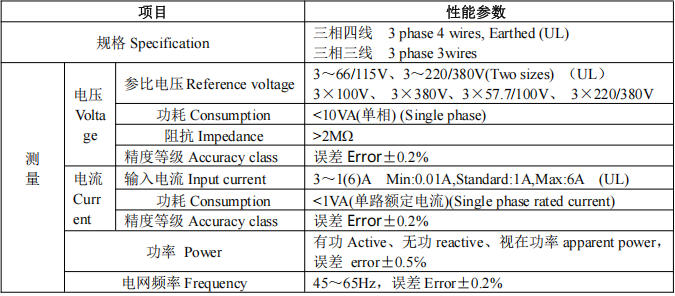

3.4 技術參數

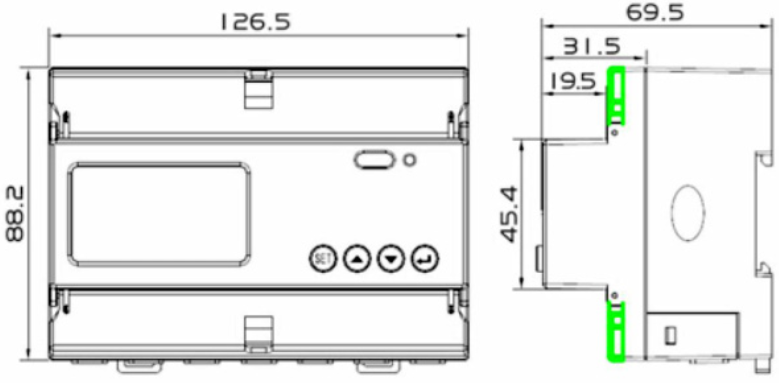

3.5 設備規格

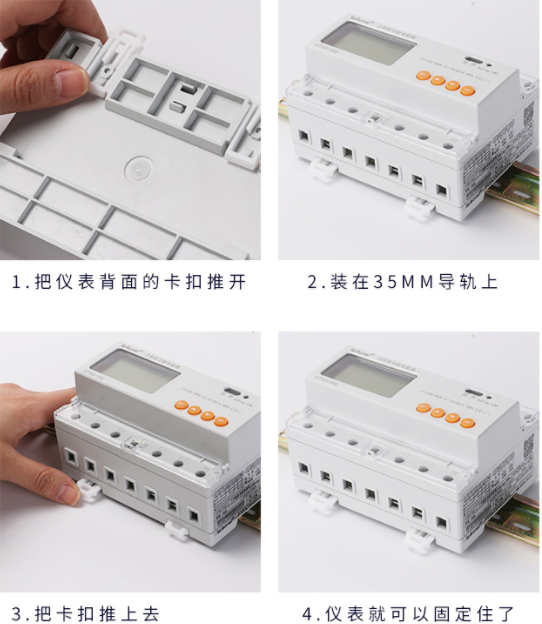

3.6 安裝方式

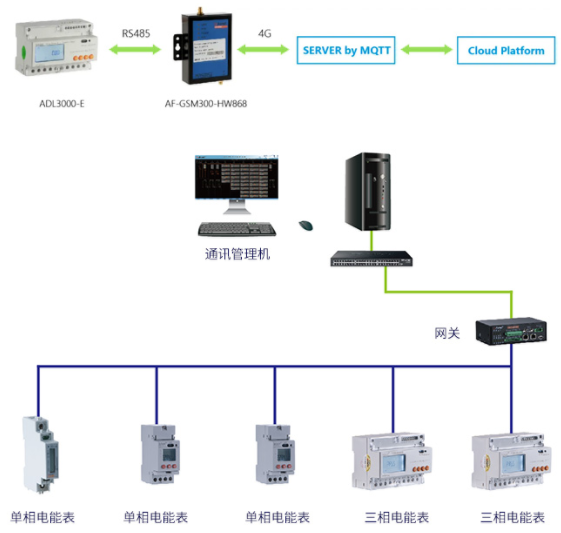

3.7 組網方式

4.導軌式多功能電表在儲能電力系統中的應用

儲能系統的電能計量

在儲能系統中，電能的輸入和輸出需要計量，以確保系統的充放電效率和經濟效益。ADL3000-E-B電表能夠計量儲能系統的充放電電能，幫助用戶優化儲能系統的運行策略。

電力參數監測

儲能系統的運行狀態與電網的電壓、電流、功率等參數密切相關。ADL3000-E-B電表能夠實時監測這些參數，幫助用戶及時發現和解決系統中的異常情況，確保系統的穩定運行。

諧波分析與治理

儲能系統中，電力電子設備的廣泛應用可能導致電網中出現諧波問題。ADL3000-E-B電表具備諧波測量功能，能夠幫助用戶識別諧波源，采取相應的治理措施，確保電網的電能質量。

遠程監控與管理

儲能系統通常分布廣泛，運維人員難以實時掌握每個節點的運行狀態。ADL3000-E-B電表支持遠程通信功能，能夠將實時數據上傳至監控中心，幫助運維人員實現遠程監控和管理，提高系統的運維效率。

歷史數據分析

儲能系統的運行數據對于系統的優化和改進具有重要意義。ADL3000-E-B電表能夠存儲大量的歷史數據，為系統的運行分析提供了數據支持，幫助用戶優化儲能系統的運行策略。

結論

導軌式多功能電表（如ADL3000-E-B）在現代儲能電力域中具有廣泛的應用景。其高精度的電能計量、多參數的實時監測、諧波分析、遠程通信和歷史數據存儲等功能，為儲能系統的優化運行提供了重要支持。隨著儲能技術的不斷發展，導軌式多功能電表將在儲能電力系統中發揮越來越重要的作用。
