摘要

隨著現代通信技術的快速發展，通訊基站的數量和能耗不斷增加。為了滿足共享基站的計量需求，提高電能管理的精度，基站直流電能計量裝置應運而生。裝置可以測量基站內多個回路的直流電能消耗，為運營商提供詳細的能耗數據，并通過RS485通信接口實現遠程監測和管理。本文介紹了該裝置的功能、技術特點及其在通訊基站中的應用價值。

1. 引言

?通訊基站作為移動通信網絡的重要基礎設施，其穩定運行離不開電力供應。傳統的交流計量方式難以適應基站內部直流供電系統的需求，因此，直流電能計量裝置的應用顯得尤為重要。AMC16LDETT基站直流電能計量裝置針對通訊基站的用電特性設計，能夠實現多路直流電能的計量、存儲、告警與遠程通信，為基站的能效管理提供有力支持。

2. 基站電能監測難點

通訊基站的配電系統管理存在以下幾個主要難點：

2.1 能耗分配與計量復雜

基站通常由多個運營商共享，需要計量各自的電能使用情況，以確保公平分攤電費。

傳統基站電源系統可能缺乏獨立的分路計量能力，難以提供數據支持。

2.2 電源可靠性要求高

通訊基站需要穩定的電源供應，一旦停電，可能導致信號中斷，影響通信服務。

需要對直流供電系統進行實時監測，及時發現電壓、電流異常或電池故障。

2.3 遠程監測與管理難度大

許多基站位于偏遠地區，傳統人工巡檢成本高、效率低，難以及時發現和處理故障。

需要配備遠程監測和管理系統，如RS485通訊接口及協議，以便實時獲取運行數據。

2.4 電池管理與健康評估

備用電池的性能直接影響基站的應急供電能力，需要定期檢查其健康狀態。

充放電控制、溫度管理、老化評估等都是難點，傳統人工巡檢方式難以及時發現電池劣化問題。

2.5 環境因素影響

高溫、潮濕、雷電等環境因素可能影響供電設備的穩定性，導致設備老化或故障。

需要智能化監測系統結合環境傳感器，預警異常情況，提升基站供電的安全性。

2.6 能效優化與節能需求

基站的電能消耗較大，如何優化用電模式、降低能耗是運營商關注的重點。

需要對負載進行合理調度，提高設備能效，采用更智能的能源管理系統。

直流電能計量模塊能夠針對這些問題提供有效的解決方案，例如計量分路電能、遠程監測電源狀態、提供告警功能等，從而提升基站配電系統的管理效率。

3. 基站直流電能計量裝置概述

AMC16(L)-DETT 基站直流電能計量模塊主要是針對有共享需求，且開關電源無分用戶電量計量功能的基站而 設計的。儀表可對六個回路的直流電能進行計量，并可為配套的霍爾傳感器提供工作電流，同時可通過上位機軟 件實現零漂校準，具有遙測、遙信、遙調、實時電量計量、供電質量異常告警、信息存儲及處理、信息交互等功 能。該模塊可分別計量三家運營商的直流用電量，為基站節能改善提供詳細的數據依據，為直流配電設備提供分 項計量解決方案。

3.1 型號說明

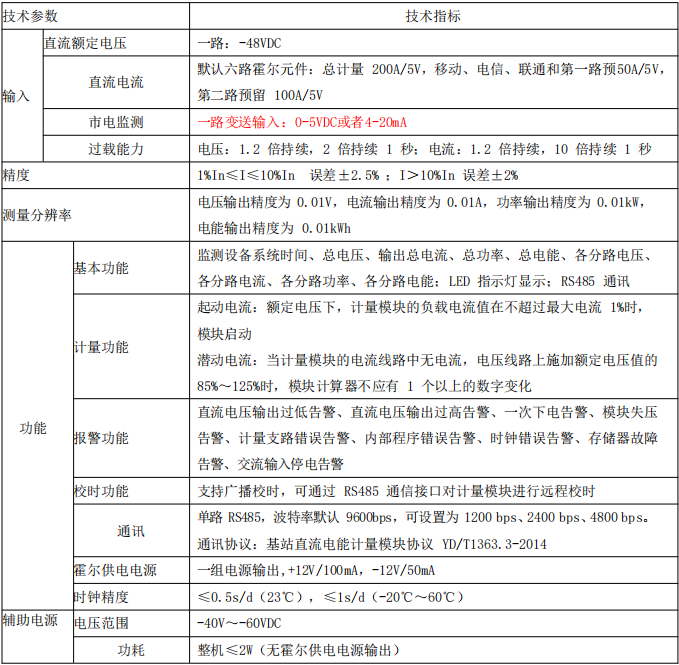

3.2 技術參數

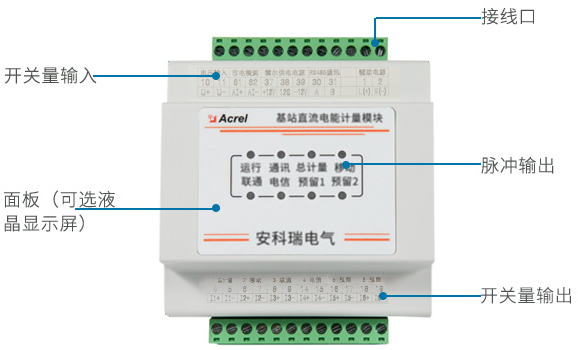

3.3 功能簡介

AMC16LDETT是一款為共享基站設計的直流電能計量裝置。其主要功能包括：

多回路直流電能計量：支持六個直流回路的能耗監測，可分別計量三家運營商（移動、電信、聯通）的用電情況。

遠程通信：采用RS485通信接口，支持YD/T 1363.32014協議，可接入遠程監控系統進行數據讀取與管理。

實時監測與告警：具備遙測、遙信、遙調功能，能夠實時監測電壓、電流、功率、電能，并提供異常告警，如電壓過高或過低、模塊失壓等。

高精度測量：電能計量精度達到±2%，支持零漂校準，提高測量可靠性。

存儲與處理能力：內置2MB存儲空間，可存儲歷史電能數據和告警信息，便于后續數據分析。

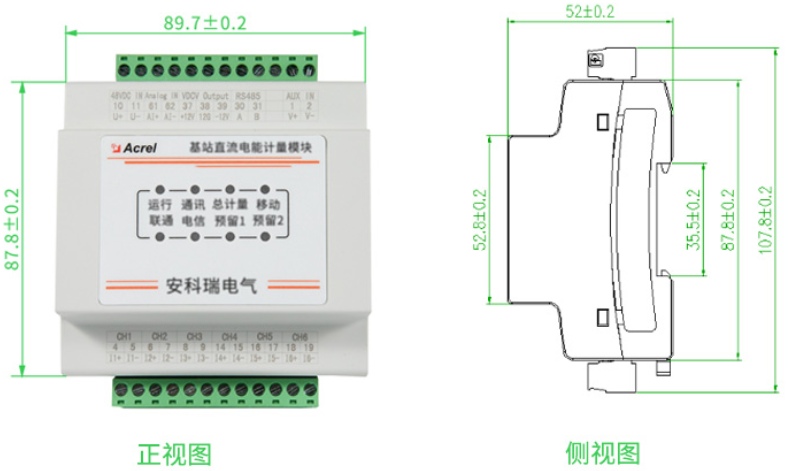

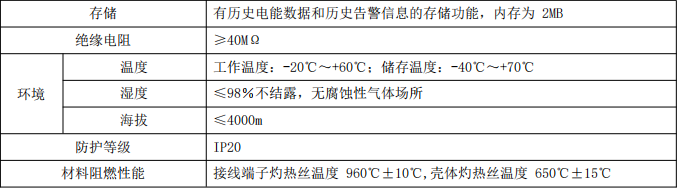

3.4 設備規格

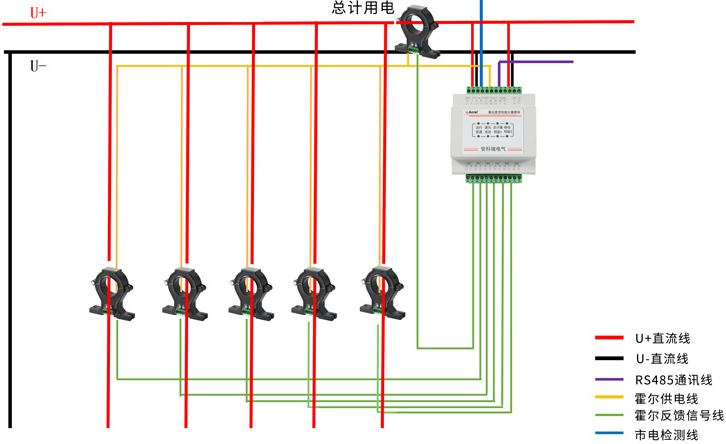

3.5 接線示意圖

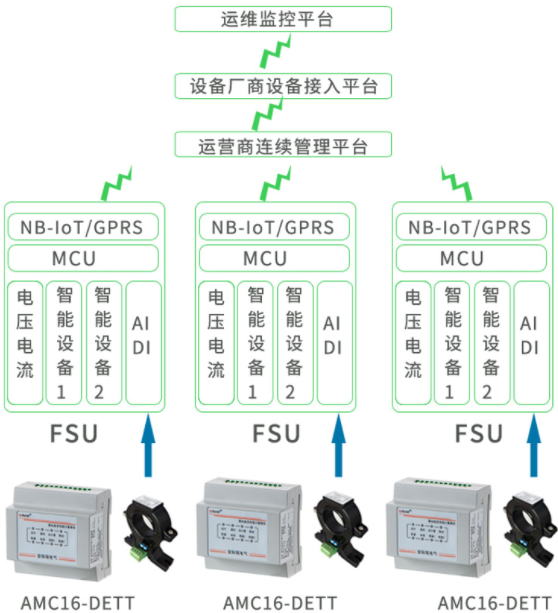

3.6 組網方案

4. 在通訊基站中的應用

4.1 運營商電能分項計量

AMC16LDETT能夠獨立計量不同運營商的直流電能消耗，實現分攤電費，為基站租賃運營提供公平、透明的能耗管理依據。

4.2 遠程監控與能效優化

通過RS485通信接口，AMC16LDETT可接入通訊基站的能耗管理系統，實現遠程數據采集和分析?；具\維人員可實時監測各回路的用電情況，并對異常用電情況進行預警和處理，提高運維效率。

4.3 故障診斷與維護

該裝置具備完善的故障診斷功能，可記錄并報警供電異常情況，如電壓過高、過低、計量支路錯誤等，有助于基站運維人員快速排查問題，提升基站電力系統的可靠性。

結論

基站直流電能計量裝置為通訊基站提供了電能計量解決方案。其多回路監測、遠程通信、告警存儲等功能，使其在基站能效管理、故障診斷、運維優化等方面具有重要價值。隨著通訊基站的進一步發展，該類智能計量設備將在基站電力管理中發揮更大的作用。
