DS2413系列雙通道可編程1-Wire芯片技術手冊
概述
DS2413是雙通道可編程I/O 1-Wire?芯片。PIO輸出配置為開漏極，提供最高20mA的吸電流能力，截止狀態工作電壓可達28V。通過專門的器件級命令協議實現PIO引腳的控制與檢測。為了在最終應用中提供高級的容錯能力，1-Wire I/O和PIO引腳能夠連續承受的電壓最大值為28V。DS2413的通信與操作由單觸點的Maxim 1-Wire串行接口實現。
數據表：*附件：DS2413系列雙通道可編程1-Wire芯片技術手冊.pdf
應用
特性
- 漏極開路可編程I/O引腳
- PIO引腳支持20mA的最大持續吸電流
- PIO引腳支持28V (最大)工作電壓
- PIO下拉晶體管的導通電阻最大值為20Ω；關斷電阻最小值為1MΩ。
- 通過1-Wire獲取寄生電源
- 采用單根數字信號線、按照1-Wire協議、以14.9kbps或100kbps速率與主機通信
- 工廠為每個器件光刻唯一的64位ROM序列號
- 電平切換點滯回與濾波優化了噪聲環境下的工作性能
- 故障條件下1-Wire I/O引腳可支持28V額定直流電平
- 寬工作范圍：0°C至+70°C下1-Wire電壓范圍為2.8V至5.25V
- 1-Wire I/O引腳可承受較高的ESD沖擊：HBM測試條件下典型值為8kV
- 提供TSOC封裝和TDFN封裝
引腳配置

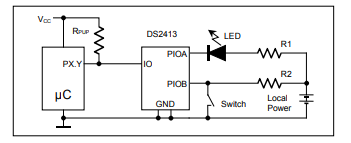

典型操作電路
框圖

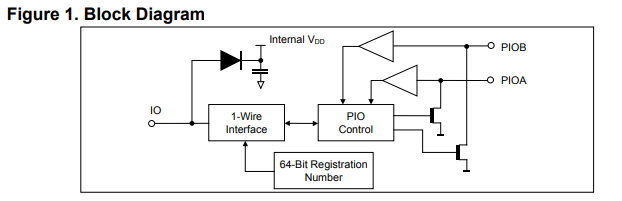

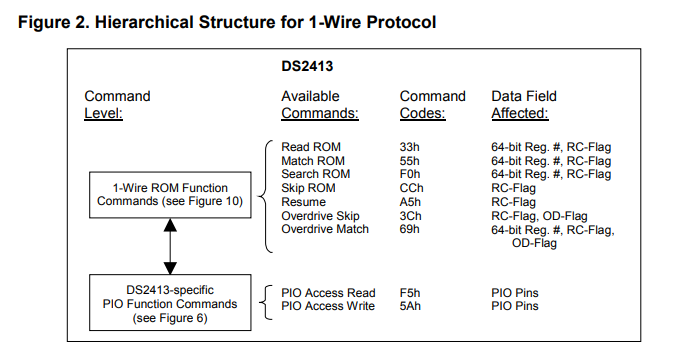

圖1中的框圖顯示了DS2413主要部分之間的關系。DS2413has有兩個主要部分:64位注冊號和PIO控制。單線協議的層次結構如圖2所示?？偩€主機必須首先提供七個ROM功能命令之一，1)讀取ROM，2)匹配ROM，3)搜索ROM，4)跳過ROM，5)恢復，6)過驅動-跳過ROM或7)過驅動-匹配ROM。以標準速度執行過驅ROM命令字節后，器件進入過驅模式，所有后續通信以更高的速度進行。ROM功能命令所需的協議如圖10所示。成功執行ROM功能命令后，可訪問PIO功能，主機可提供兩個PlO功能命令中的一個。
