概述

DS2408是一款8通道、可編程I/O 1-Wire? IC。PIO輸出可配置為開漏結構，具有100Ω的最大導通電阻。穩固的PIO通道訪問通信協議確保PIO輸出設置變化沒有誤差。數據有效選通輸出，可用來鎖存PIO的邏輯狀態，供給外部電路，如D/A轉換器(DAC)或微控制器的數據總線。

DS2408的工作受單線連接的1-Wire總線控制，器件通信遵從于標準的Dallas Semiconductor 1-Wire協議。每片DS2408都具有自己的64位ROM注冊碼，這個注冊碼由工廠光刻到芯片內。該注冊碼保證其唯一的可識別性，在多點連接的1-Wire網絡中可以用作地址碼。多片DS2408能夠共存于一條公共的1-Wire總線，并且獨立工作。DS2408還基于PIO狀態或上電復位支持1-Wire條件搜索功能，啟動條件搜索操作的條件可以編程設置。DS2408提供可選擇的VCC供電，沒有外部電源時，器件可以通過1-Wire總線寄生供電；接通外部電源時，PIO將保持在沒有1-Wire總線供電的狀態。可以配置RSTZ信號，用作PIO輸出復位硬件電路，也可以用來指示PIO寫或PIO讀操作已經完成，選通外部電路。

數據表：*附件：DS2408系列1-Wire、8通道、可編程 1-Wire IC技術手冊.pdf
特性

• 八通道開漏結構的可編程I/O
• PIO下拉晶體管導通電阻100Ω (最大)；關斷電阻10MΩ (典型值)
• 獨立的事件鎖存器捕獲PIO輸入口線上的異步狀態變化以備總線主控查詢
• 數據選通輸出實現PIO邏輯狀態與外部讀/寫電路的同步
• 內置多點控制器，確保與其它Dallas Semiconductor 1-Wire網絡產品的兼容性
• 支持1-Wire條件搜索命令，響應由可編程PIO條件控制
• 由工廠光刻的唯一64位注冊碼保證無差錯地選擇和識別器件
• 使用1-Wire協議，以15.3kbps或100kbps通過單條數字信號和主機通信

應用

• 工業控制儀表測試和測試臺系統，如：局端交換機、無線基站和PBX

引腳配置

框圖

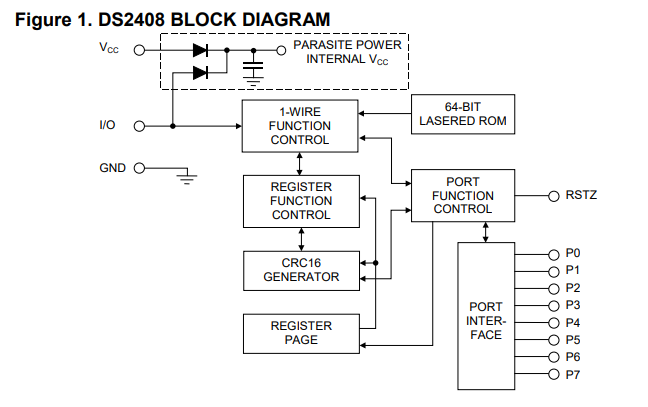

圖l顯示了DS2408主要功能模塊之間的關系。該設備有兩個主要數據部分:1) 64位激光只讀存儲器，和2) 64位控制和狀態寄存器的寄存器頁。圖2顯示了單線協議的層次結構?？偩€(xiàn)主控器必須首先提供八個ROM功能命令之一:1)讀取ROM，2)匹配ROM，3)搜索ROM，4)條件搜索ROM，5)跳過ROM，6)過驅動-跳過ROM，7)過驅動-匹配ROM，或8)恢復。以標準速度執行過驅ROM命令字節后，器件將進入過驅模式，所有后續通信以更高的速度進行。這些ROM功能命令所需的協議如圖12所示。成功執行ROM功能命令后，控制功能變得可訪問，主機可以提供五個可用命令中的任何一個。這些控制命令的協議如圖8所示。讀取所有數據，并首先寫入最低有效位。

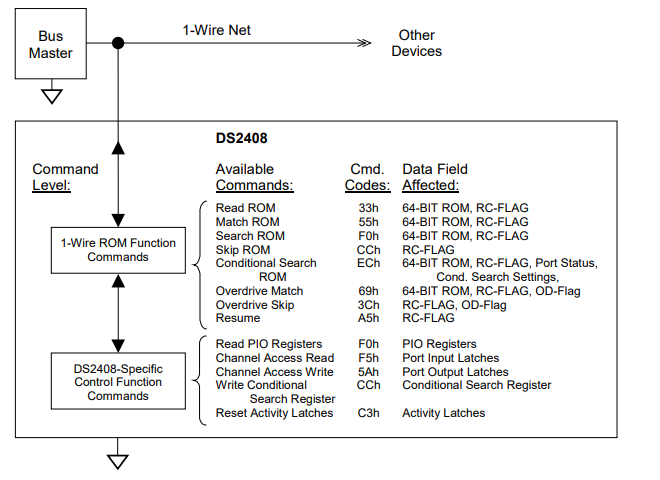

圖2單線協議的層次結構

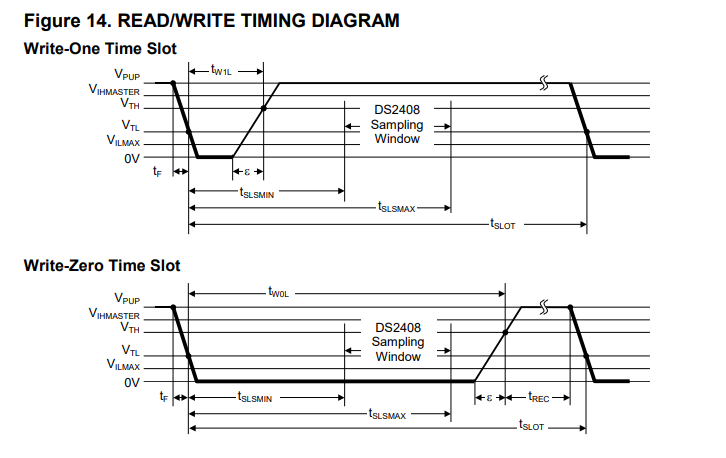

與DS2408的數據通信在時隙中進行，每個時隙攜帶一位。寫時隙將數據從總線主設備傳輸?shù)綇脑O(shè)備。讀取時隙將數據從從機傳輸?shù)街鳈C(jī)。寫和讀時隙的定義如圖14所示。
所有通信都始于主機拉低數據線。當單線線路上的電壓降至閾值VTL以下時，DS2408啟動其內部時基。從時基的容差創建了一個從采樣窗口，范圍從tsLsMIN到tsLsMAx。采樣點數據線上的電壓決定了DS2408是將時隙解碼為1還是0。
