概述
DS9490B是一個USB橋接器和支架，用于單個F5尺寸的iButton。iButton被安全地固定在帶鎖的門后。DS9490R是一個帶有1-Wire RJ11接口的USB橋，可容納1-Wire插座和網絡。有關合適的1-Wire網絡電纜的列表，請參閱DS1402x1-Wire網絡線纜數據表中的連接矩陣表。這兩個適配器都基于DS2490 USB-to-1-Wire橋接芯片。

數據表：*附件：DS9490適配器技術手冊.pdf
特性

• 12Mbps高速通用串行總線(USB)接口
• 支持標準和過驅動1-Wire通信
• 限擺率1-Wire定時和有源上拉改善1-Wire網絡性能
• DS9490R具有RJ11接口，支持標準配件的連接，如DS1402D-DR8
• DS9490B具有iButton接口，可以用于固定iButton
• 內置DS2401用戶識別芯片
• 可讀取所有1-Wire和iButton器件，可寫入除EPROM外的所有1-Wire/iButton器件

尺寸

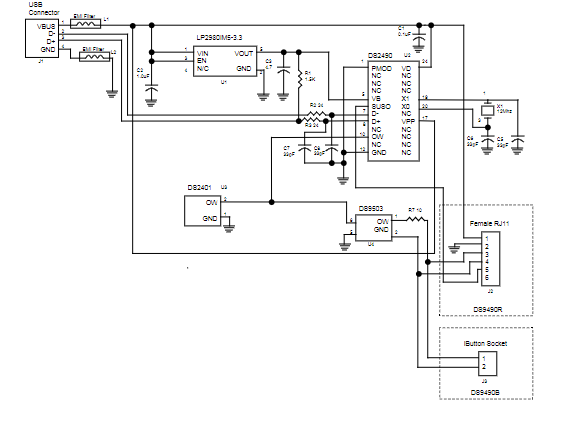

功能圖

DS9490R和DS9490B在USB活動模式下消耗58mA，在掛起模式下消耗0.5mA*。DS9490R在RJ11連接器上具有aus電源和接地。在活動模式下，外部供電設備的可用電流為42mA*（100mA至58mA）：但建議使用不超過25mA的電流。外部電路可以通過監測RJ11連接器引腳5上的SUSO信號來檢測模塊何時處于掛起狀態。當檢測到這種情況時，外部電路也必須進入低功耗狀態。注：DS2490的SUSO引腳是一個漏極開路輸出，需要一個上拉電阻器來產生有效信號。有關SUSO激活的條件，請參閱DS2490數據表。DS9490R的C版和DS9490R#的所有版本都將SUSO路由到RJ11連接器。RJ11連接器的SUSO可用性尚未經過生產測試。因此，在應用程序中依賴SUSO之前，請先使用特定適配器驗證此信號的存在。
