概述

DS3234是一款低成本、超高精度、采用SPI?總線的實時時鐘(RTC)，集成了溫度補償晶體振蕩器(TCXO)和晶體。DS3234內置經過溫度補償的精密電壓基準和比較器電路用來監視V CC 。當VCC跌落至低于電源失效電壓(V PF )時，器件產生/RST輸出；當VCC跌落至同時低于VPF和VBAT時，器件將禁止讀/寫訪問。器件還對/RST引腳進行監視，可作為按鈕輸入以產生μP復位。當器件的主電源中斷時，器件切換至備用電源輸入以保持精確的計時。集成的晶體諧振器增強了器件的長期精度同時減少了生產線上的零件數量。DS3234提供商業級和工業級溫度范圍，并采用工業標準300mil、20引腳SO封裝。

DS3234還集成了采用電池備份的256字節SRAM。當主電源掉電時，通過連接至VBAT引腳的電源，內存上的內容得以保持。RTC可以計數秒、分、時、星期、日期、月份和年份信息。對于少于31天的月份，器件能夠在月末自動調整日期，同時帶有閏年修正功能。該時鐘可以工作在24小時或帶/AM/PM指示的12小時制式。器件提供每天兩個可編程定時鬧鐘和一路可編程方波輸出。地址和數據通過SPI雙向總線串行傳輸。

數據表：*附件：DS3234系列超高精度、SPI總線RTC，集成晶體和SRAM技術手冊.pdf

應用

• GPS
• 服務器
• 遠程信息處理
• 電表

特性

• 在0°C至+40°C范圍內，精度為±2ppm
• 在-40°C至+85°C范圍內，精度為±3.5ppm
• 為不間斷計時提供電池備份輸入
• 工作溫度范圍
  • 商業級：0°C至+70°C
  • 工業級：-40°C至+85°C
• 低功耗
• 實時時鐘計數秒、分、時、星期、日期、月份和年份信息，具有有效至2099年的閏年補償
• 提供每天兩個定時鬧鐘
• 可編程方波輸出
• 4MHz SPI接口，支持模式1和3
• 數字溫度傳感器輸出：精度為±3°C
• 老化修正寄存器
• /RST輸入/輸出
• 300mil、20引腳SO封裝

典型操作電路

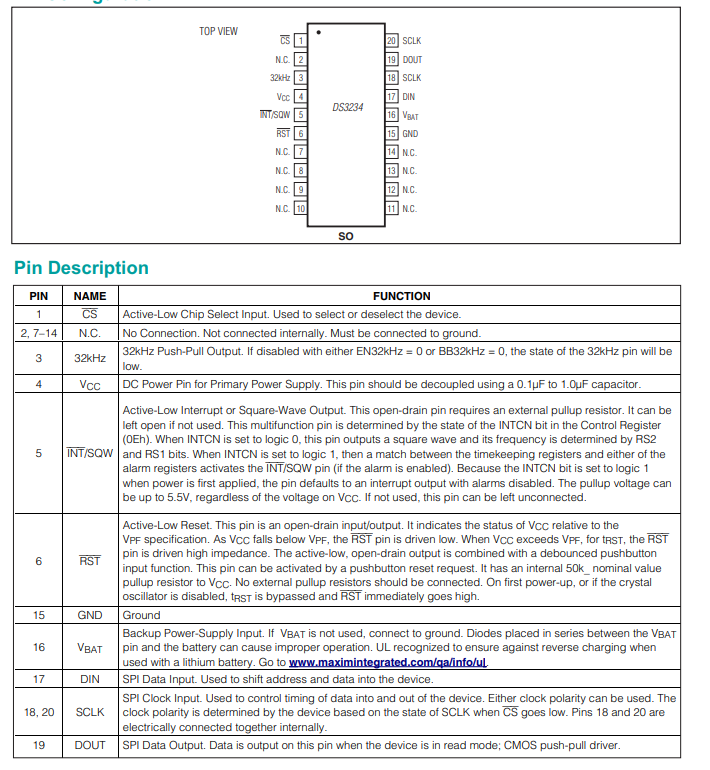

引腳配置

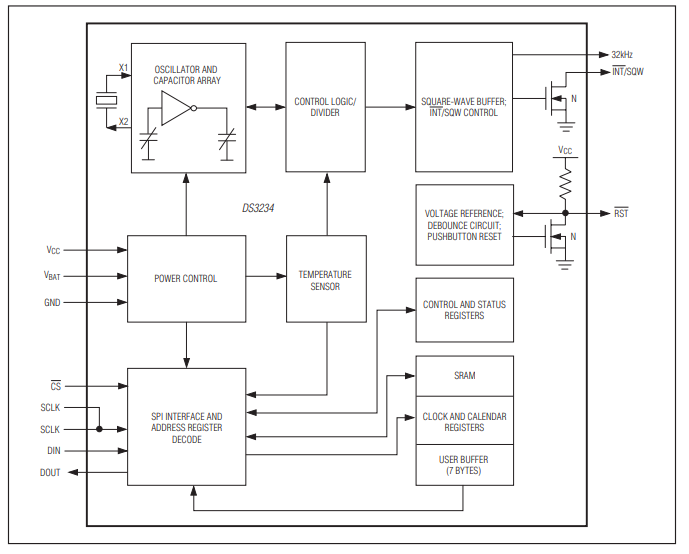

框圖

時序圖
