概述
DS3232是低成本溫度補償晶體振蕩器(TCXO)，內置精度極高的溫度補償實時時鐘(RTC)以及236字節電池備份SRAM。此外，DS3232還具有電池輸入，可在器件主電源掉電時保持精確計時。集成晶振提高了器件的長期精度，并減少了生產線的元件數量。DS3232具有商業級和工業級溫度范圍，并采用工業標準的20引腳、300mil SO封裝。

RTC可以計數秒、分、時、星期、日期、月份和年份信息。對于少于31天的月份，月末日期自動調整，同時包括閏年修正功能。該時鐘可以工作在24小時模式或帶/AM/PM指示的12小時模式。提供兩個可編程定時鬧鐘和可編程方波輸出。地址和數據通過I2C雙向總線串行傳輸。

精密的、經過溫度補償?shù)?a target="_blank">電壓基準和比較器電路用來監視VCC狀態，以便檢測電源失效，提供復位輸出，并在必要時自動切換到備份電源。此外， 器件對/RST引腳進行監視，因此該引腳可作為按鈕輸入以產生μP復位。

數據表：*附件：DS3232系列超高精度、I2C RTC，集成晶體和SRAM技術手冊.pdf

應用

• GPS
• 服務器
• 遠程信息處理
• 電表

特性

• 在0°C至+40°C范圍內，精度為±2ppm
• 在-40°C至+85°C范圍內，精度為±3.5ppm
• 為不間斷計時提供電池備份輸入
• 工作溫度范圍
  • 商業級：0°C至+70°C
  • 工業級：-40°C至+85°C
• 236字節電池備份SRAM
• 低功耗
• 實時時鐘計數秒、分、時、星期、日期、月份和年份信息，具有有效至2099年的閏年補償
• 兩個定時鬧鐘
• 可編程方波輸出
• 高速(400kHz) I2C接口
• 3.3V工作電壓
• 數字溫度傳感器輸出：精度為±3°C
• 老化修正寄存器
• /RST輸入/輸出
• 300mil、20引腳SO封裝

引腳配置

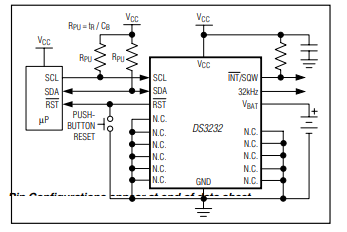

典型操作電路

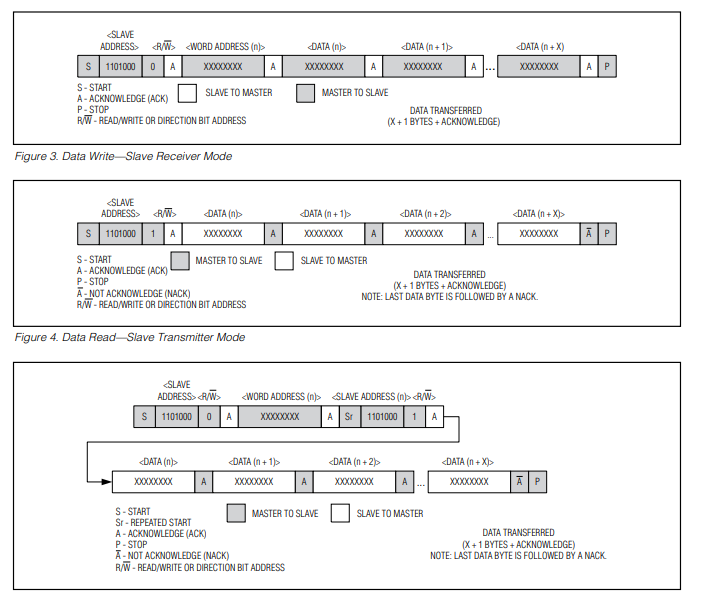

從機在每個接收字節后返回一個應答位。數據從最高有效位(MSB)開始傳輸。
從發送器到主接收器的數據傳輸。第一個字節(從機地址)由主機發送。然后從機返回一個知識位。接下來是從機向主機傳輸?shù)臄?shù)據字節數。接收到所有數據后，主機會返回一個應答位最后一個字節以外的字節。在lastreceived字節的末尾，返回一個不應答。主機產生所有串行時鐘脈沖以及起始和停止條件。一次傳輸需要一個停止條件或一個重復的開始條件。由于重復開始條件也是下一個串行傳輸?shù)拈_始，總線不會被釋放。數據從最高有效位(MSB)開始傳輸。
