概述
DS1343/DS1344低電流實時時鐘(RTC)是一款計時器件，具有超低待機電流，能夠在備份電源供電時保持更長的使用壽命。器件支持高ESR晶體，從而擴展了器件的晶體選擇范圍。時鐘/日歷部分提供秒、分、時、星期、日期、月和年信息。對于少于31天的月份，可在月末自動調整日期，包括閏年修正。時鐘部分工作于24小時制式或帶/AM/PM指示的12小時制式。

可通過SPI?或3線接口串行傳輸地址和數據。器件具有兩個可編程定時鬧鐘，每個鬧鐘可對秒、分、小時、星期組合設置產生中斷。如果不需要鬧鐘功能，則在一個或多個字段中將插入一些“無關”項。可以設置定時鬧鐘觸發兩個不同的中斷輸出，或者將其組合成觸發一個公共中斷輸出。采用VCC或VBAT供電時，兩個中斷輸出均正常工作。

器件采用無鉛/符合RoHS標準的20引腳TSSOP封裝或14引腳TDFN封裝，工作在-40°C至+85°C擴展工業級溫度范圍。
數據表：*附件：DS1343系列低電流SPI 3線RTC技術手冊.pdf

特性

• 250nA (典型值)低計時電流
• 允許使用ESR高達100kΩ的晶體
• 器件支持6pF或12.5pF晶體
• RTC計算秒、分、時、星期、日期、月和年，閏年修正有效至2099年
• 電源失效和開關電路
• 三種工作電壓
  • 1.8V ±5%
  • 3.0V ±10%
  • 3.3V ±10%
• 涓流充電功能
• 電源電壓低至1.15V (典型值)時仍可維持計時
• 支持Motorola SPI模式1和3，或標準3線接口
• 以突發模式在時鐘/RAM中進行連續讀/寫操作
• 96字節電池備份NV RAM，用于數據存儲
• 兩個定時鬧鐘，帶有兩個中斷輸出
• 工業級溫度范圍
• 20引腳TSSOP或14引腳TDFN封裝

應用

• 嵌入時標
• 手持式設備
• 醫療
• 遠程信息處理

典型操作電路

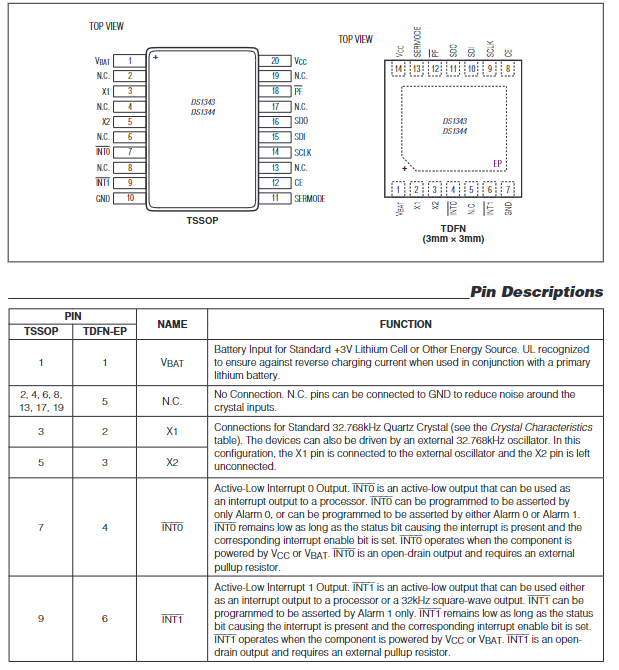

引腳配置
