方案簡介

VGA(Video Graphics Array)即視頻圖形陣列，具有分辨率高、顯示速率快、顏色豐富等優點，亦稱為D-Sub接口，在彩色顯示器領域得到了廣泛的應用，如筆記本、投影儀、LCD液晶顯示屏等。VGA接口主要用于連接計算機與顯示設備。當計算機內部以數字形式生成的圖像信息需要展現時，這些信息首先會在顯卡內的D/A（數字到模擬）轉換器中被轉換為模擬的R、G、B三原色信號，并附加行、場同步信號，隨后通過VGA接口傳輸至顯示設備。

VGA接口需要經常性熱插拔，很容易受到ESD靜電放電的威脅和破壞。如何避免因頻繁的插拔電纜所造成的ESD管損害，同時不影響數據傳輸，讓產品穩定可靠的運行，成為我們迫切需要解決的問題。常規的靜電防護器件可能會影響數據的傳輸，造成圖像失真等現象。本文分別選用了分立和集成的兩種ESD靜電保護器件方案，在不影響數據傳輸的前提下滿足IEC61000-4-2 Level 4靜電放電防護需求，讓后端的電路得到有效全面的防護。

引腳配置

應用示例

我們分別選用了分立和集成的兩種ESD靜電保護器件方案，客戶可以根據VGA接口的實際情況選擇合適的器件。

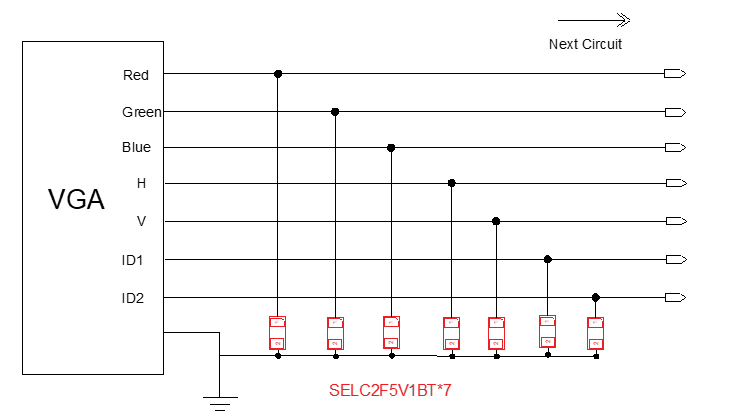

方案一：

該方案采用的是一款分立的ESD保護器件SELC2F5V1BT，可防止各引腳受靜電放電的干擾，該器件封裝尺寸小，漏電流低，響應速度快，且符合IEC 61000-4-2 (ESD) Level 4 規范，在 ±25kV（空氣）和 ±22kV（接觸）下提供瞬變保護。

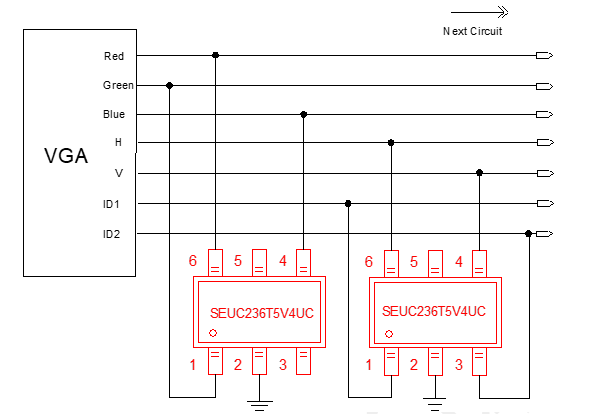

方案二：

該方案采用的是一款集成多路六引腳ESD防護器件SEUC236T5V4UC，SOT-23-6L小封裝、響應速度快、鉗位電壓低、低結電容，保護VGA接口免遭ESD靜電放電破壞的同時，確保傳輸數據的穩定性和完整性。符合IEC 61000-4-2 (ESD) Level 4 規范，在 ±25kV（空氣）和 ±25kV（接觸）下提供瞬變保護。

型號參數

電氣特性表

At TA = 25℃ unless otherwise noted

表1 SELC2F5V1BT電氣特性表

表2 SEUC236T5V4UC電氣特性表

總結與結論

盡管隨著技術的不斷進步和新型接口的普及，VGA接口在日常生活中的重要性正在逐漸降低，但在在一些特殊行業或領域（如工業自動化、監控系統等），可能仍然存在大量使用VGA接口的老舊設備。保護VGA接口免受ESD靜電損害是保持系統穩定運行的關鍵環節。

ELECSUPER SEMI研發各種低電容低鉗位電壓的ESD保護器件，可按照客戶需求性能與封裝提供定制化開發服務，為各種接口提供值得信賴的保護器件。以上解決方案是保護VGA接口的優選之策，確保影像的正常顯示。
