運算放大器是模擬系統的主要組成部分。它們可以提供增益、緩沖、濾波、混頻和多種數學功能。在系統圖中，它們用一個有5個連接的三角形表示:正電源、負電源、正輸入、負輸入和輸出(圖1)。電源引腳用于為器件供電。例如，它們可以連接到5V，或者特別考慮連接到+10V和地。輸出和輸入之間的關系是直接的:

這意味著輸出電壓等于放大器的增益(A)乘以輸入電壓之差。許多工程師從來不需要知道這個神奇的三角形內部發生了什么。你有沒有好奇過？有四個基本部分:偏置、2:1、增益和緩沖(圖2)。在某些運算放大器器件中，這四個階段可以合并，但這四個功能是最基本的。
下載：
*附件：運算放大器的四個基本構建模塊應用筆記.pdf

偏置部分提供其它3個部分所需的所有電壓和電流。當你深入這一部分時，你會發現像帶隙和電流鏡這樣的電路。帶隙是提供恒定電壓的小電路。盡管這看起來很簡單，但即使電源電壓或溫度發生變化，電壓也必須保持不變。這些影響可能比你預期的要大，所以必須計劃好并消除它們。電流鏡接收給定的電流，并將其復制到其他電路中。通過調整晶體管尺寸或并聯放置多個反射鏡，也可以適當調整這些電流。這種強大的技術允許運算放大器設計人員調整每一級的電流量。偏置部分通常消耗總電流的很小一部分，而緩沖級消耗最大的按需電流來驅動輸出負載。

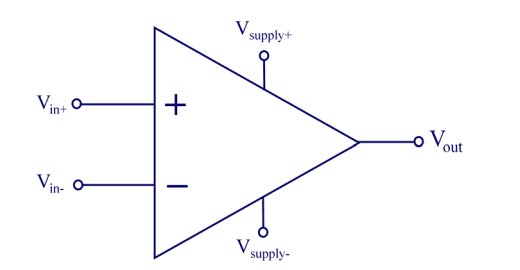

圖一運算放大器的公共輸入和輸出引腳

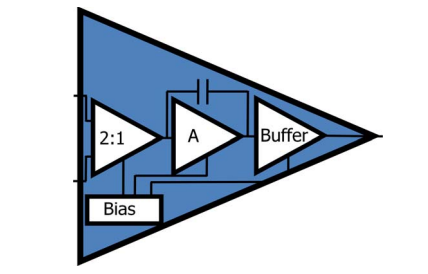

圖二運算放大器的四個內部模塊

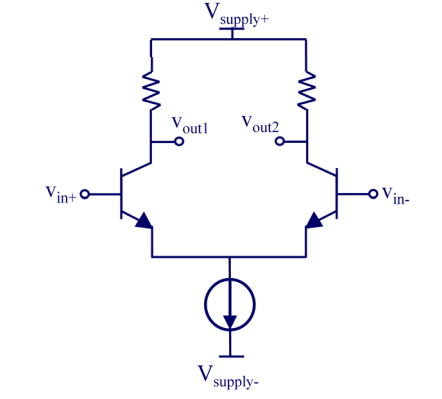

圖三簡單的2:1階段
