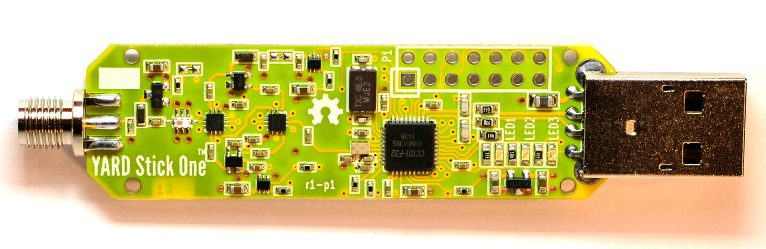

“YARD Stick One 可以發射或接收頻率低于 1 GHz 的數字無線信號。它使用與流行的 IM-Me 相同的無線電電路。基于 TI 的 CC1111芯片。”
Made with KiCad 系列將支持新的展示方式。直接將以下鏈接復制到瀏覽器中(或點擊“閱讀原文”):

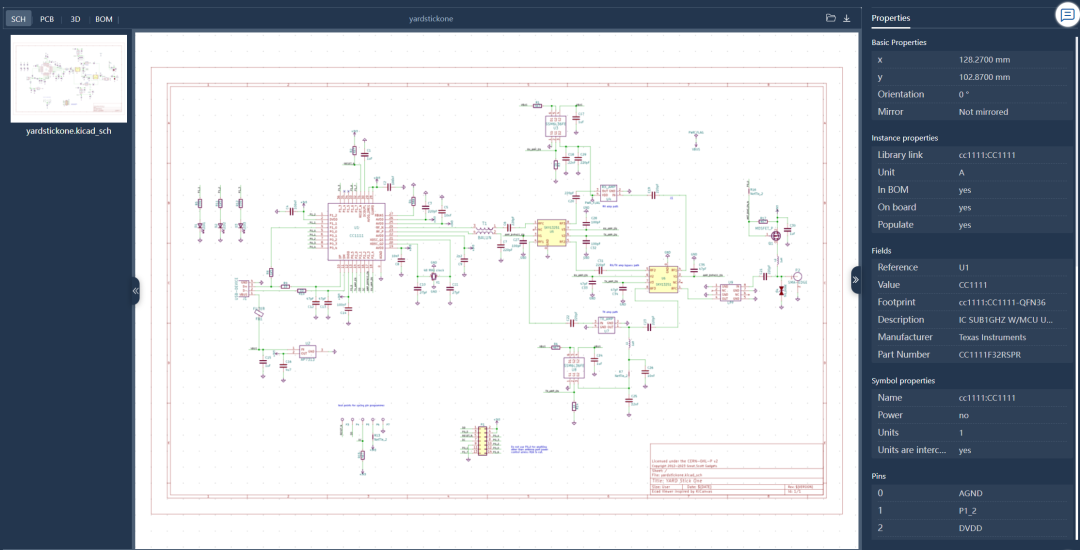

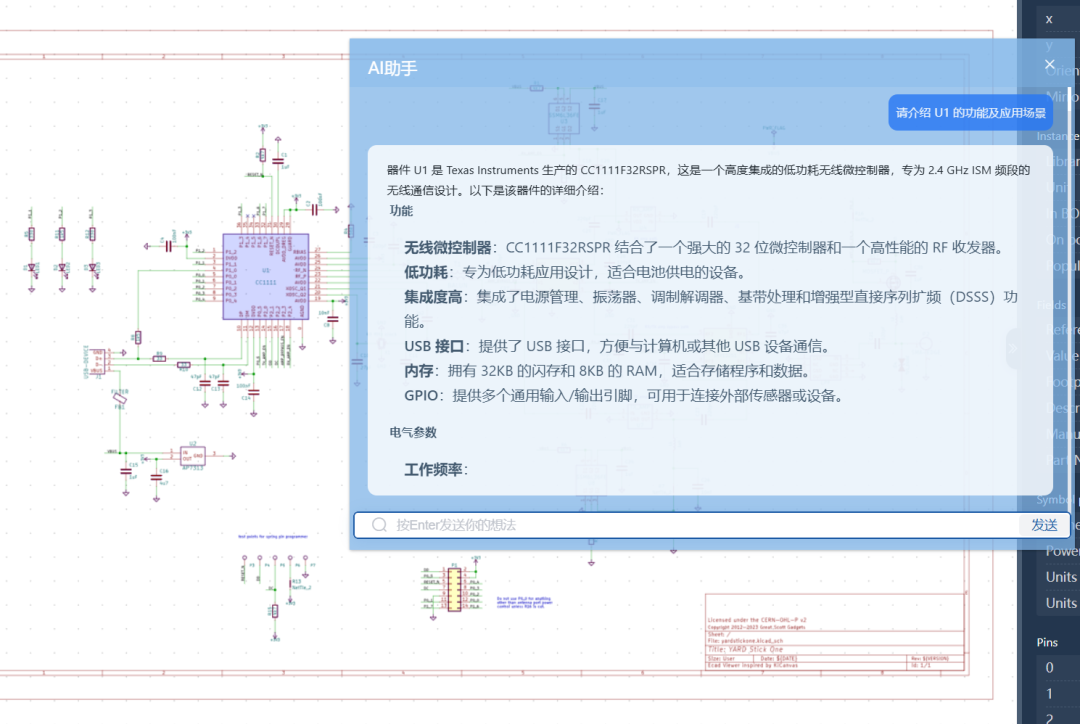

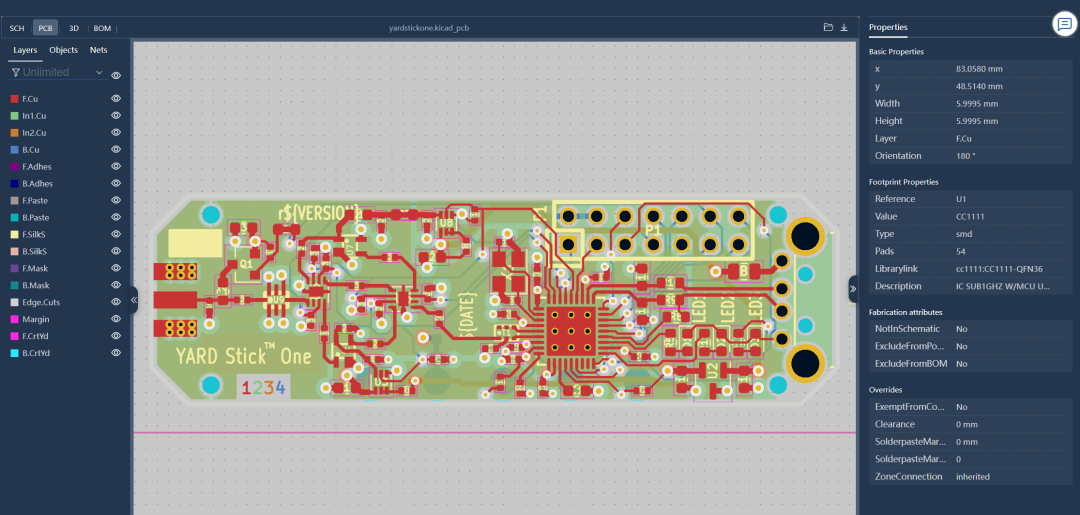

https://www.eda.cn/ecadViewer/viewerPage?xmlId=ae72ad74-83e2-48c8-95a5-a970ea85daf3&fileZip=%2Fdata%2Fdesign%2Fdemo%2Fae72ad74-83e2-48c8-95a5-a970ea85daf3.zip 即可動態查看設計的原理圖、PCB、3D 及 BOM,查詢設計中器件、走線、焊盤的屬性詳情。還可以在原理圖中與AI小助手互動,幫您更高效地學習設計細節:
概覽
YARD Stick One可以發射或接收頻率低于 1 GHz 的數字無線信號。它使用與流行的 IM-Me 相同的無線電電路。當您通過 USB 將 YARD Stick One 連接到計算機時,通過定制 IM-Me 固件而實現的無線電功能現在唾手可得。
YARD Stick One 安裝了由 Atlas 提供的 RfCat 固件。RfCat 允許您從交互式 Python shell 或您自己在計算機上運行的程序控制無線收發器。YARD Stick One 還安裝了 CC Bootloader,因此您可以升級 RFCat 或安裝自己的固件,而無需任何額外的編程硬件。建議將 ANT500 作為 YARD Stick One 的入門天線。
功能特性
半雙工發送和接收
官方工作頻率:300-348 兆赫、391-464 兆赫和 782-928 兆赫
非官方工作頻率:281-361 兆赫、378-481 兆赫和 749-962 兆赫
調制:ASSK、OOK、GFSK、2-FSK、4-FSK、MSK
數據傳輸速率高達 500 kbps
全速 USB 2.0
SMA 母頭天線連接器(50 歐姆)
軟件控制天線端口功率(3.3 V 時最大 50 mA)
低通濾波器,用于消除在 800 和 900 MHz 頻段工作時產生的諧波
兼容 GoodFET 的擴展和編程接頭

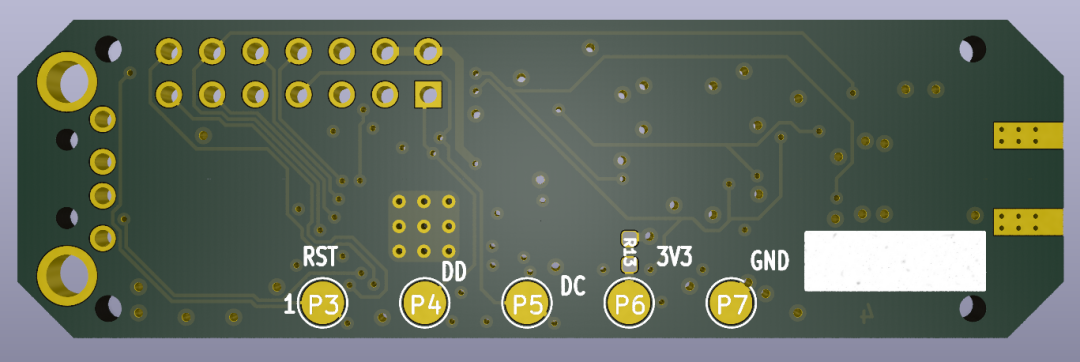

兼容 GIMME 的編程測試點
SMA 不是 RP-SMA
一些看似 SMA 的連接器實際上是 RP-SMA。如果您將 RP-SMA 天線連接到 YARD Stick One,它看起來連接得很緊密,但根本無法工作,因為公端和母端都沒有中心針。RP-SMA 連接器在 2.4 GHz 天線上最常見,在 Wi-Fi 設備上也很流行。
擴展接口
接頭 P1 可用作擴展接口。引腳分配見原理圖。如果 USB 引導加載程序因某種原因無法滿足要求,也可將其用于固件編程。您可以將 GoodFET 連接到 P1(例如使用帶狀電纜)進行編程。
Firmware 固件
YARD Stick One 安裝了由 Atlas 提供的 RfCat 固件及 CC-Bootloader:
https://github.com/atlas0fd00m/rfcat
https://github.com/AdamLaurie/CC-Bootloader
配套天線 ANT 500

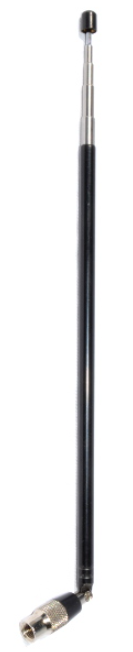

Great Scott Gadgets 的 NT500 是一款伸縮式天線,設計用于 75 MHz 至 1 GHz 頻段。其總長度可在 20 厘米至 88 厘米之間配置。ANT500 由不銹鋼制成,配有 SMA 公連接器、旋轉軸和可調彎頭。
ANT500 是一款 50 歐姆通用天線。它是與 HackRF One 或 YARD Stick One 配合使用的第一根完美天線。

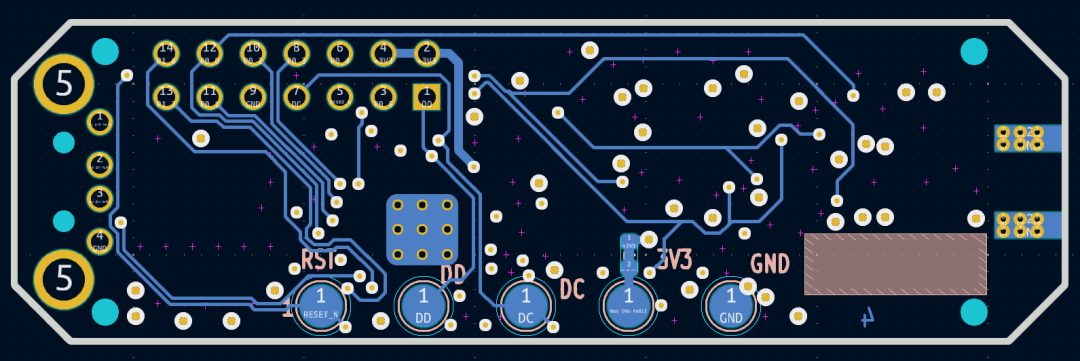

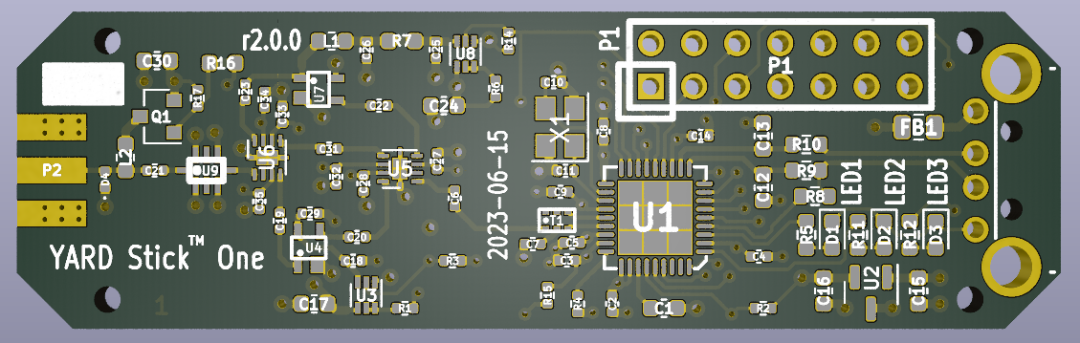

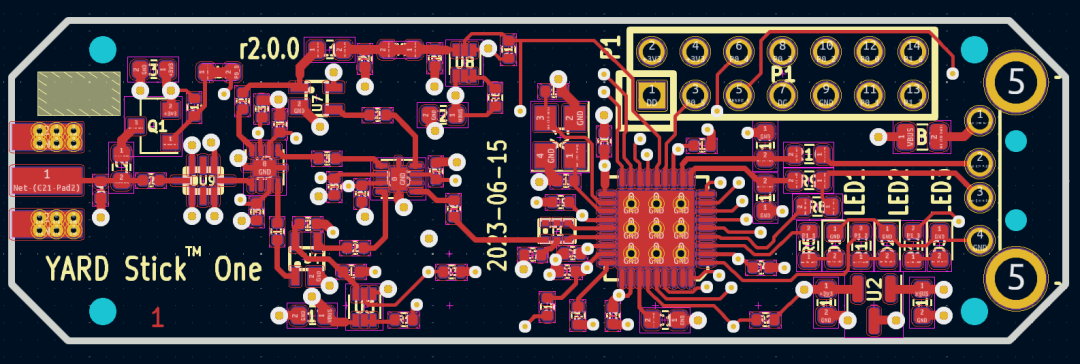

原理圖 & PCB
License GPL 2.0
倉庫 & 下載
可以在Github中獲取開源倉庫:
https://github.com/greatscottgadgets/yardstick
Baidu 下載:
常見問題 FAQ:
https://yardstickone.readthedocs.io/en/latest/faq.html
