“ANAVI Technology 推出的基于 RISC-V 的電路板，可用于家庭自動化或 LED 應用。”

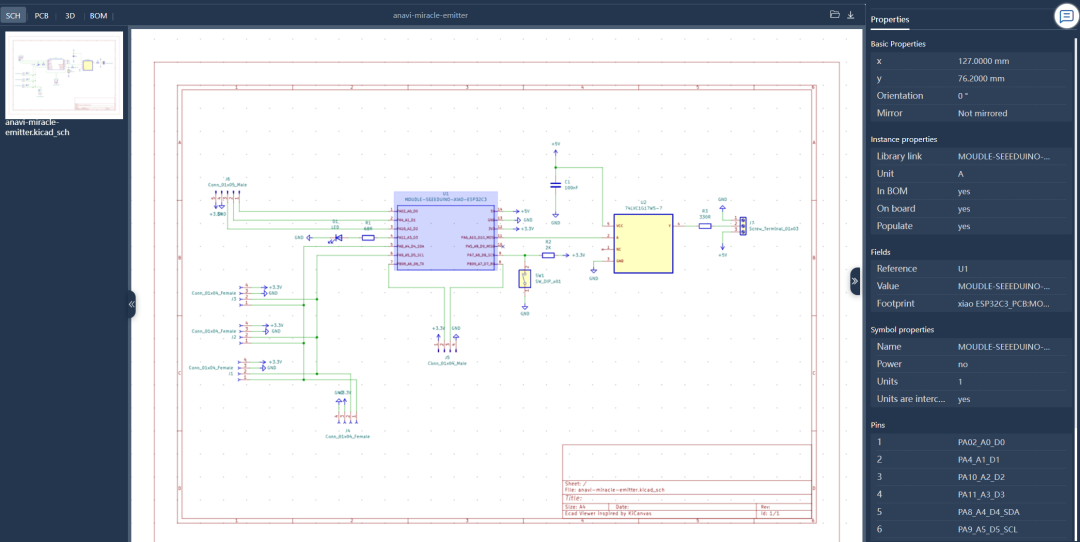

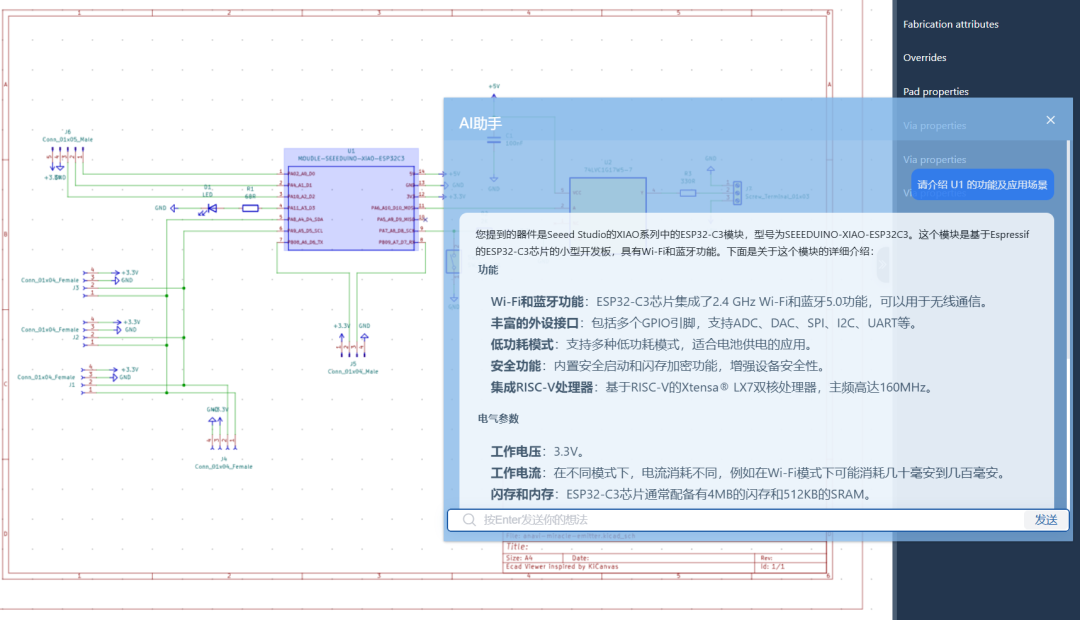

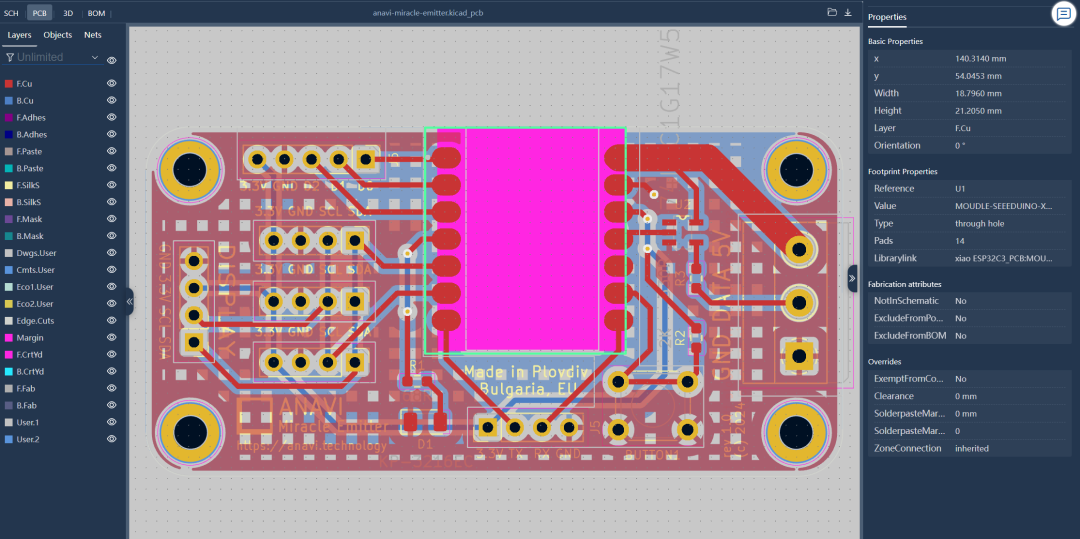

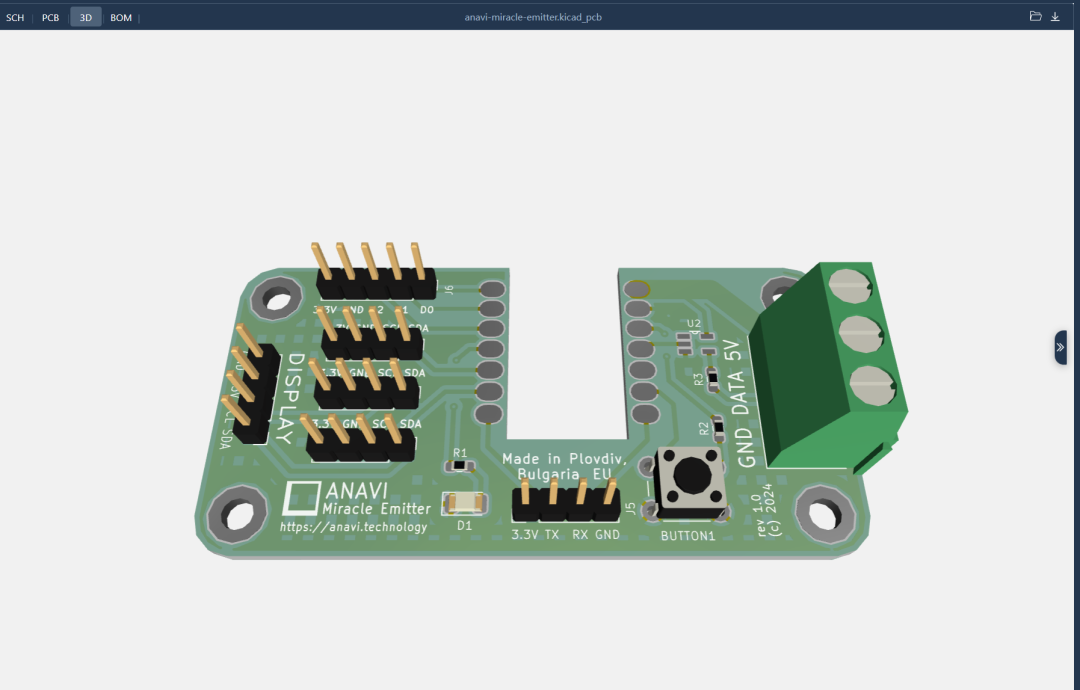

Made with KiCad 系列將支持新的展示方式。直接將以下鏈接復制到瀏覽器中(或點擊“閱讀原文”)： https://www.eda.cn/ecadViewer/viewerPage?xmlId=3a36879e-24e0-4826-a673-231d6a5fb0da&fileZip=%2Fdata%2Fdesign%2Fdemo%2F3a36879e-24e0-4826-a673-231d6a5fb0da.zip 即可動態查看設計的原理圖、PCB、3D 及 BOM，查詢設計中器件、走線、焊盤的屬性詳情。還可以在原理圖中與AI小助手互動，幫您更高效地學習設計細節： 概覽

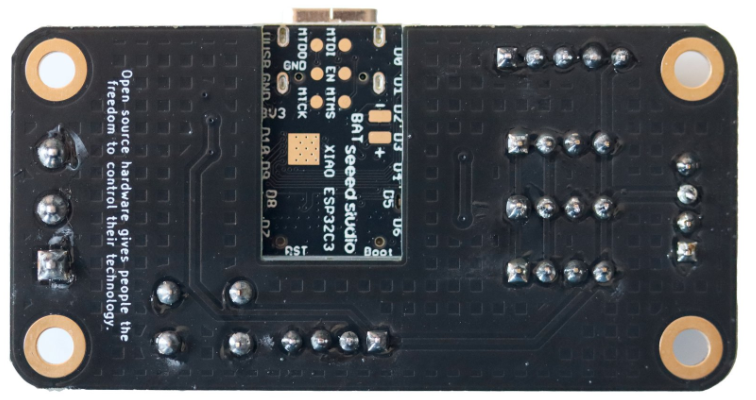

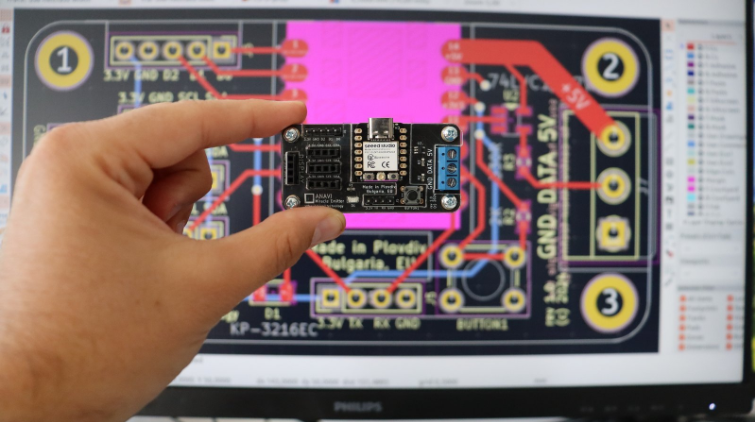

ANAVI Miracle Emitter 是一款結構緊湊的開源 Wi-Fi 和藍牙開發板，由采用開放標準指令集 RISC-V 架構的 ESP32C3 微控制器供電。它設計用于控制 5 V 可尋址 LED 燈條，可通過板載 USB Type-C 端口或外部電源供電。

它兼容 Neopixel、WS2811、WS2812B 和 TM1809 等流行的 LED，還具有一個微型 OLED I2C 顯示器插槽，支持多達三個額外的 I2C 傳感器模塊、UART 引腳和用于外部外設的額外 GPIO 引腳。這使它成為對家庭自動化感興趣的開發人員、制造商、學生和開源愛好者的理想之選。

ANAVI Miracle Emitter 通過 MQTT 與 Arduino IDE 和 Home Assistant 完全兼容，允許開發人員輕松構建和閃存自己的固件。精通技術的用戶可以將其無縫集成到現有的開源家庭自動化系統中，從而更加專注于軟件開發。

功能特性

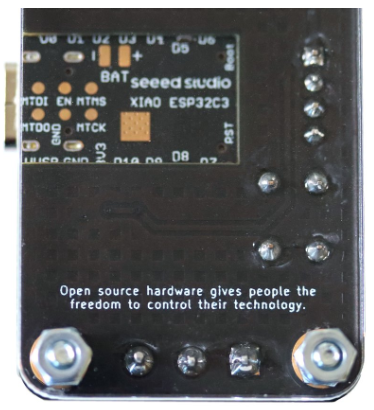

模塊 Seeed Studio XIAO ESP32C3

微控制器：32 位 RISC-V ESP32C3

連接性： Wi-Fi IEEE 802.11 b/g/n 和藍牙 5 (LE)

固件： 開放源代碼，兼容家庭助理

尺寸： 32.77 x 65.29 毫米（1.29 x 2.57 英寸）

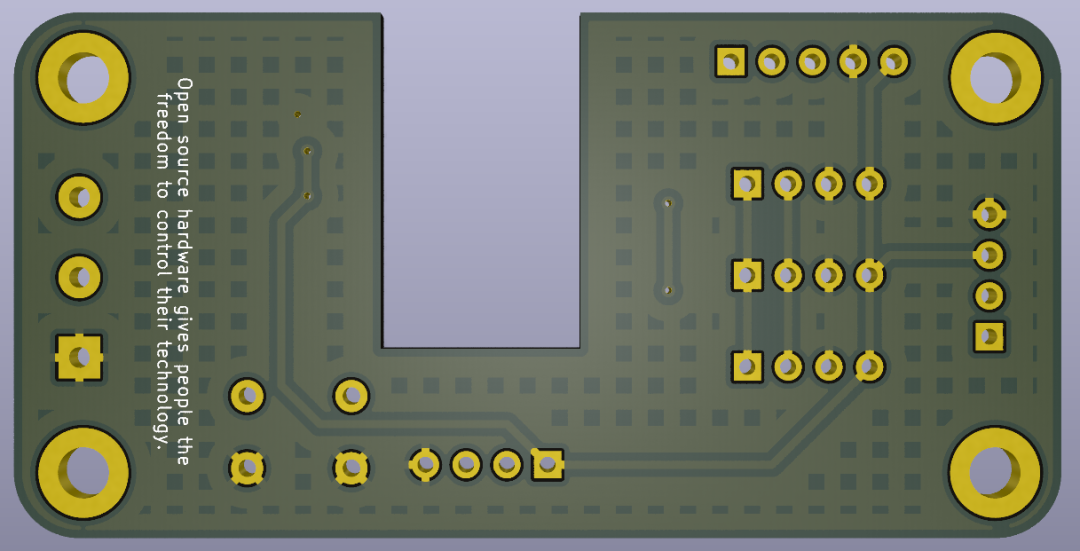

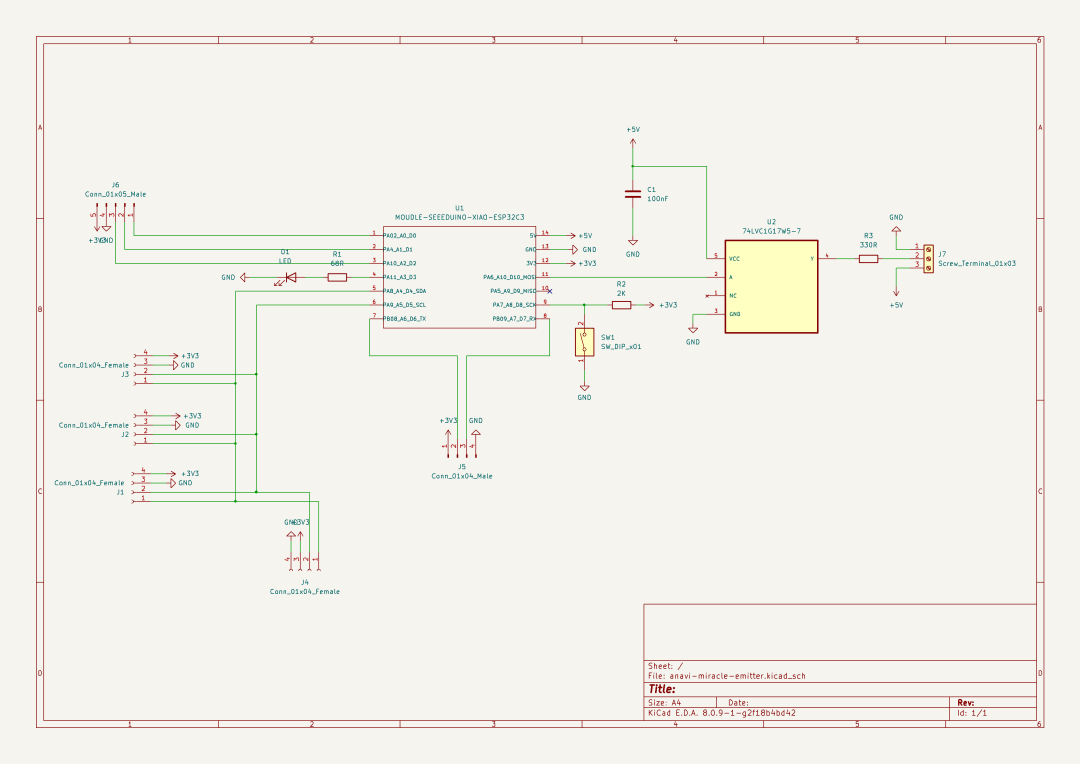

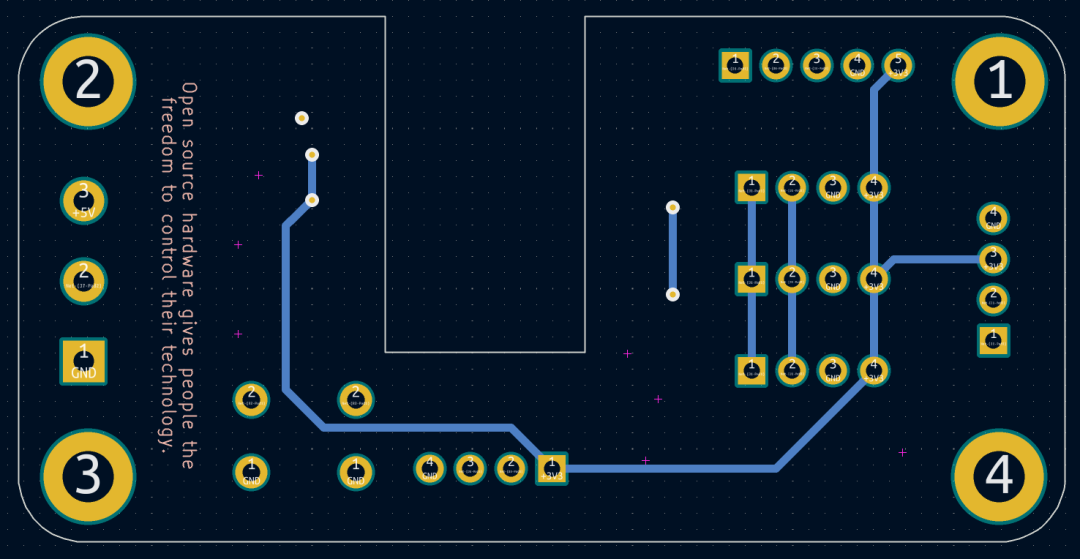

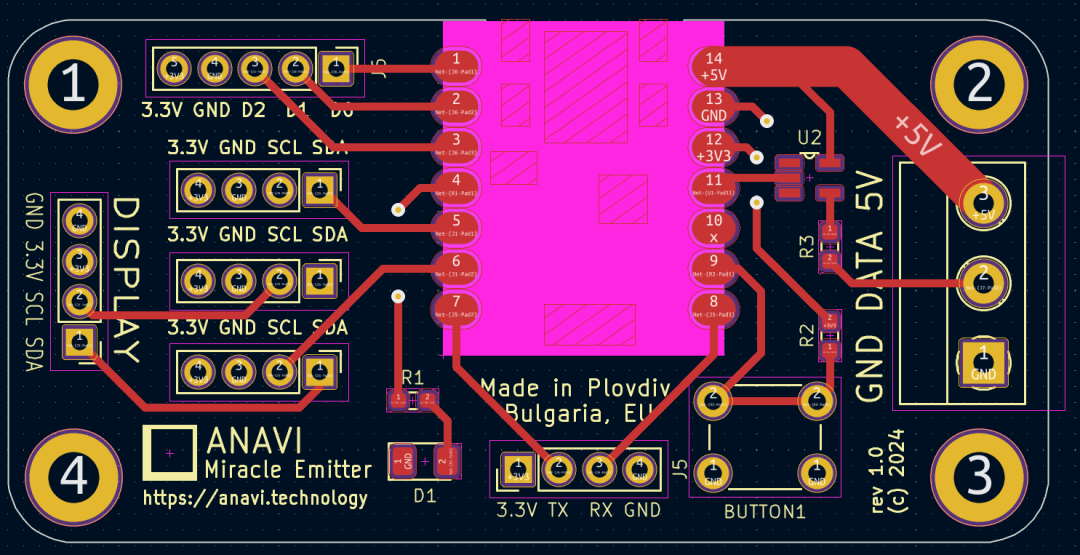

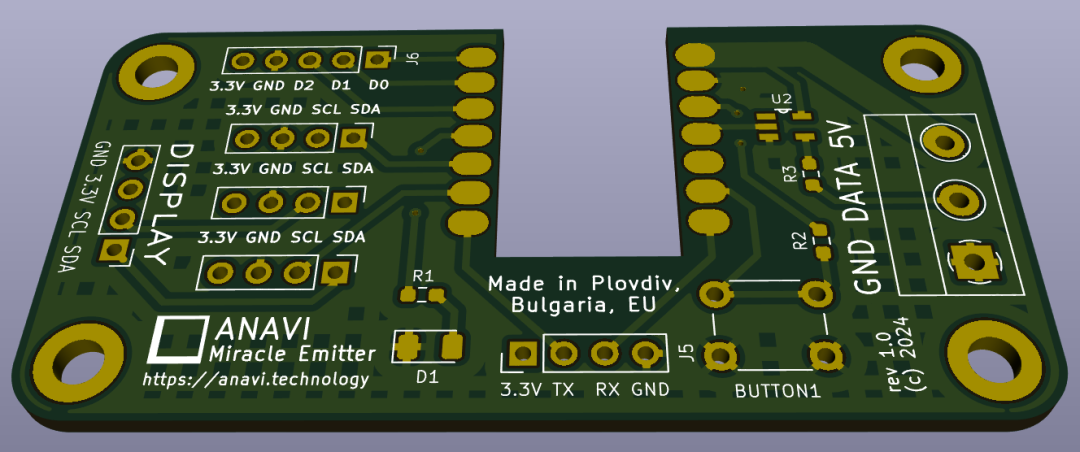

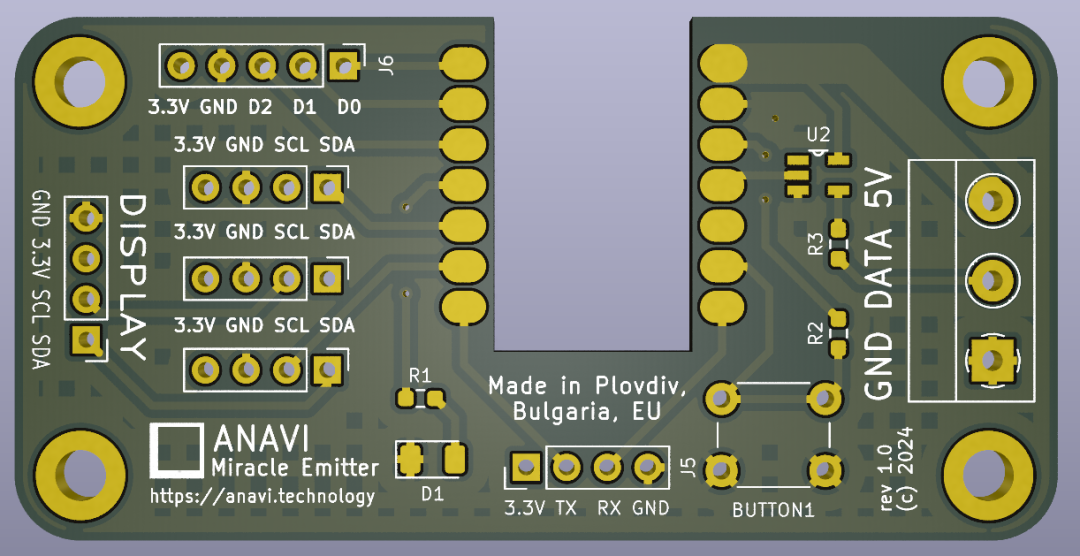

原理圖 & PCB

License CC BY-SA 4.0

倉庫 & 下載

可以在Github中獲取開源倉庫：
https://github.com/AnaviTechnology/anavi-miracle-emitter

Baidu 下載：
