“Inkplate 6 MOTION 是 Soldered Electronics 公司設計的一款 6 英寸、低延遲的電子墨水屏。主控使用了 STM32H743。”

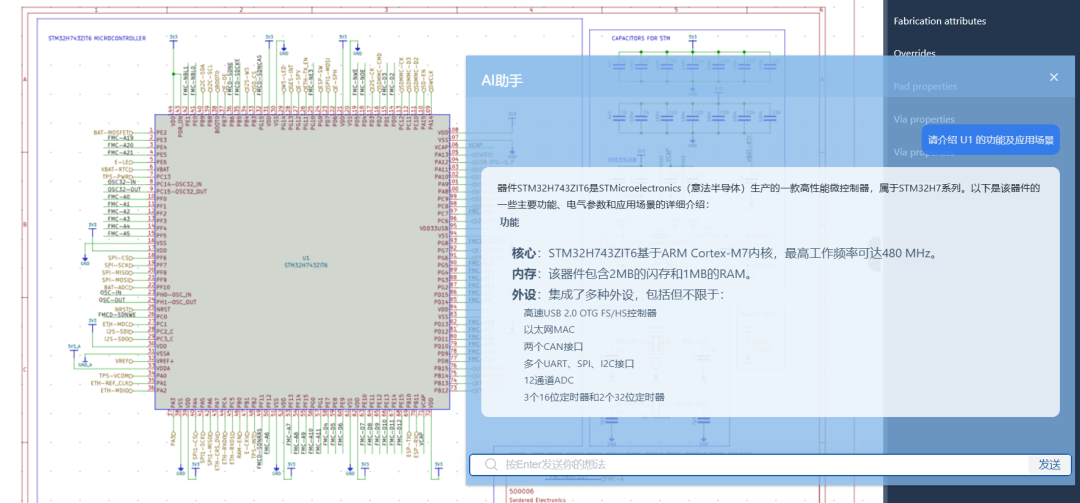

Made with KiCad 系列將支持新的展示方式。直接將以下鏈接復制到瀏覽器中(或點擊“閱讀原文”)： https://www.eda.cn/ecadViewer/viewerPage?xmlId=8fd4eca4-dc3e-4aa4-8a13-3a1f9ffcedd7&fileZip=%2Fdata%2Fdesign%2Fdemo%2F8fd4eca4-dc3e-4aa4-8a13-3a1f9ffcedd7.zip 即可動態查看設計的原理圖、PCB、3D 及 BOM，查詢?cè)O(shè)計中器件、走線、焊盤的屬性詳情。還可以在原理圖中與AI小助手互動，幫您更高效地學習設計細節： 概覽 Inkplate 6 MOTION 是一款多功能、可高度定制的工具，專為創客、設計師、思想者以及其他希望充分利用電子紙顯示技術的人群打造。其適應性、類紙質感的美學設計、日光下的可讀性以及極低功耗特性，使其成為廣泛應用的理想選擇——無論您是創意專業人士、產品設計師、工程師、學生、作家、智能家居愛好者，還是任何從事創造性或技術性探索的人。

Inkplate 6 MOTION 是 Inkplate 系列的高級版本，配備 6 英寸電子紙顯示屏，其延遲顯著降低。憑借11幀/秒的刷新率，該顯示屏在呈現動態內容（如動畫、視頻、鍵盤輸入、圖形化界面元素及滾動文字）時，能大幅減少視覺遲滯。結合高性能的32位 STM32H743 微控制器及增強的連接選項，該設備成為高性能電子紙項目的理想選擇。

Inkplate 6 MOTION 配備旋轉編碼器（用于快速菜單導航和選擇）和重力加速度計和陀螺儀（用于跟蹤設備方向）。

功能特性

硬件設計

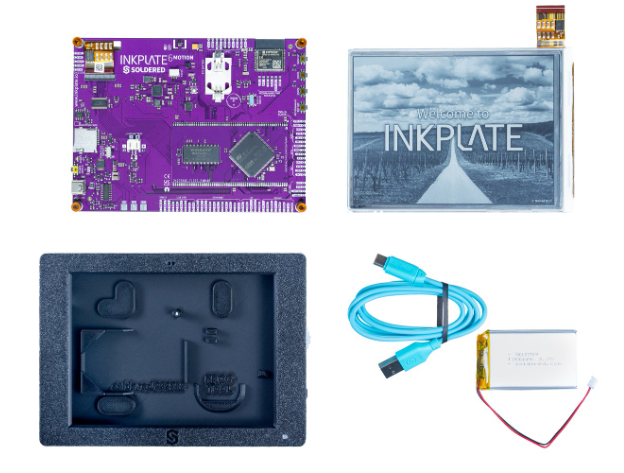

Inkplate 6 MOTION 搭載了豐富的硬件配置以支持多樣化項目開發，無論是顯示照片、數據采集與可視化、文本讀寫，還是其他需結合電子紙技術獨特優勢的應用場景均可勝任。其核心特性包括：

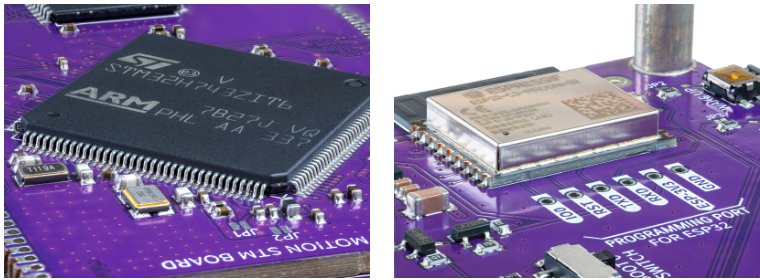

雙處理器架構：采用雙核STM32H743ZIT6微控制器作為主控芯片，并輔以 ESP32 協處理器專用于 Wi-Fi 和藍牙 4.0（TME）連接功能。配備 2 MB 閃存、STM32 內置的 1 MB SRAM 以及 32 MB 外部 DRAM（型號 W9825G6KH-6），為嵌入式應用提供了充足的存儲空間與數據處理性能。

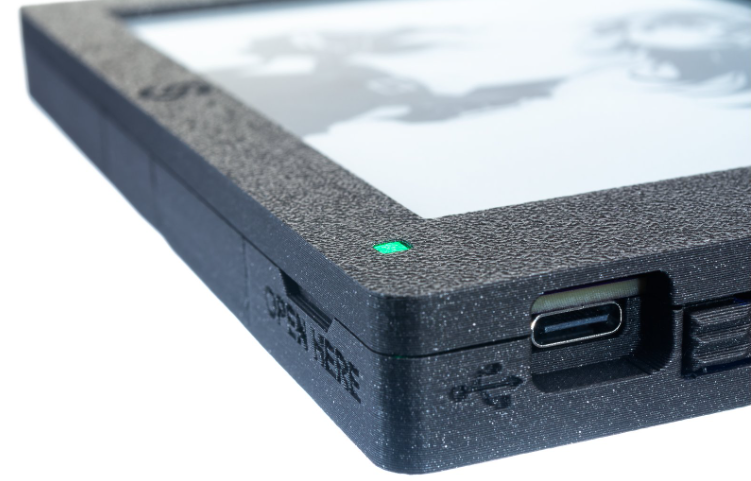

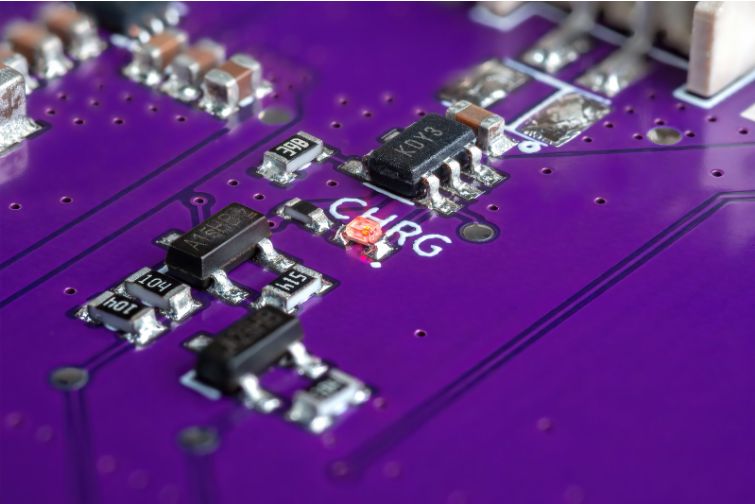

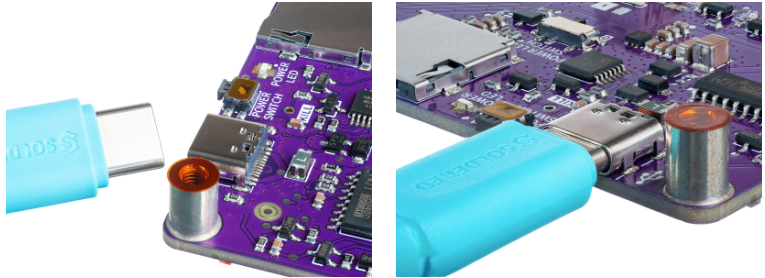

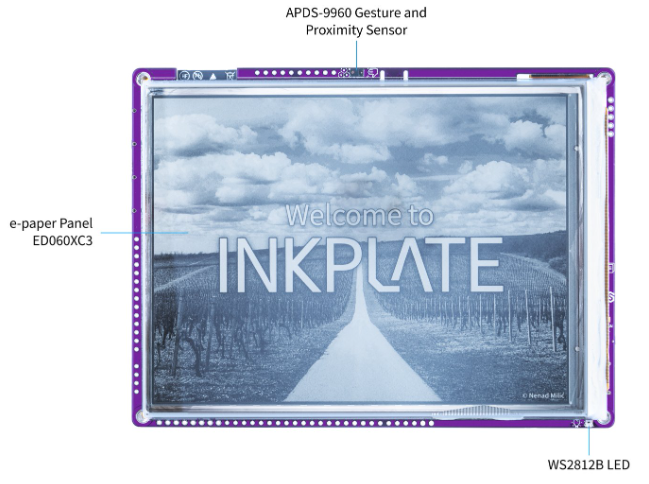

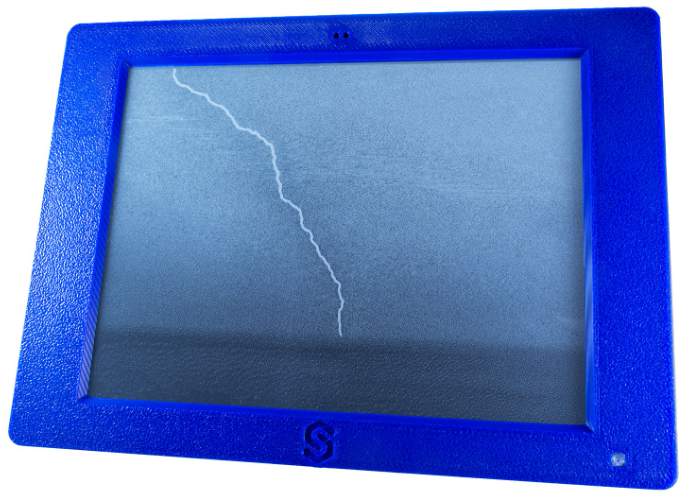

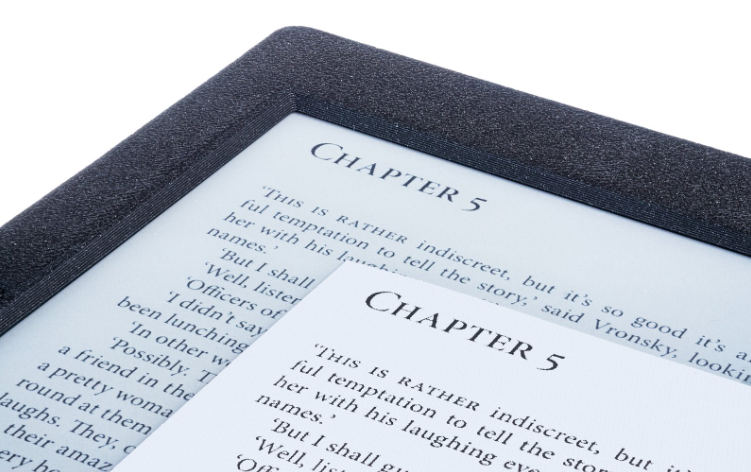

這是一塊性能強化的6英寸顯示屏，具備1024x758像素分辨率并支持局部刷新。其加速刷新周期達91毫秒（即11幀/秒），優于大多數同類電子紙?jiān)O(shè)備，可顯著減少畫面遲滯并呈現更流暢的動態效果。 該顯示屏呈現類紙質感美學，擁有自然有機的外觀形態，視覺體驗柔和舒適。其高對比度與清晰線條可顯示16級灰度（包括黑色、白色及14級灰色過渡），并支持局部灰度刷新功能。此外，屏幕具備近180度超廣視角，即使在強烈日光下也能清晰顯示。 低功耗、長續航與快速充電能力讓設備持久保持工作狀態。Inkplate的深度休眠模式僅需22μA電流，在3小時充電后可持續運行數百天。其內置的STM32實時時鐘（RTC）及 CR2032 紐扣電池備用電源（需用戶自備），可確保所有設備配置及運行模式下時間記錄的連續性。 得益于配備USB-UART轉換器與USB Type-C接口的便捷設計，設備可輕松完成編程、供電及充電的一站式連接。內置電池與一體化外殼版本則為各類場景提供即插即用的電子紙解決方案。

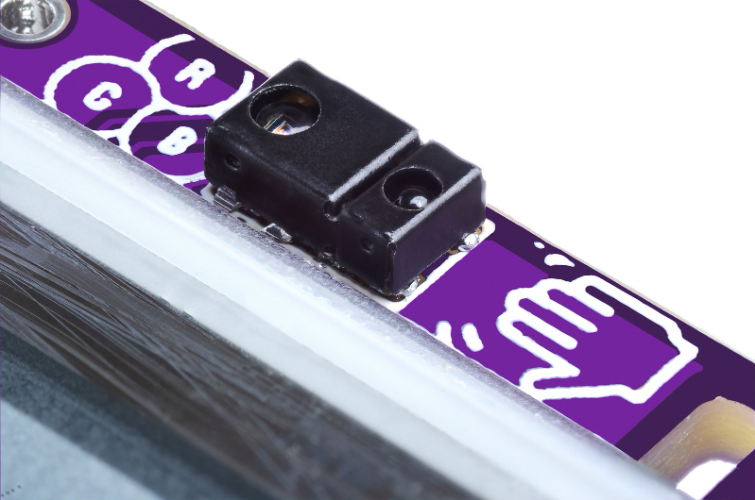

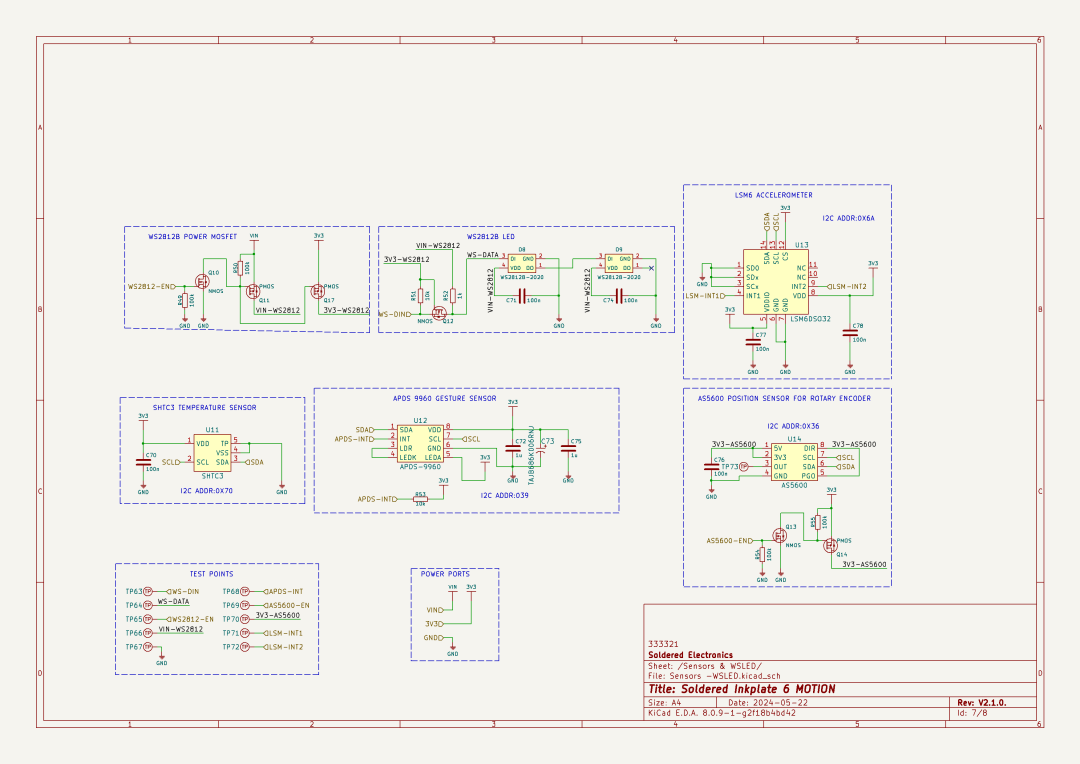

通過內置的前置 APDS-9960 傳感器進行運動檢測，可以設計手勢菜單并與之互動，還能檢測顏色和記錄距離。

多色 WS2812B LED 指示燈位于電路板的一角，提供簡單、多功能的反饋。

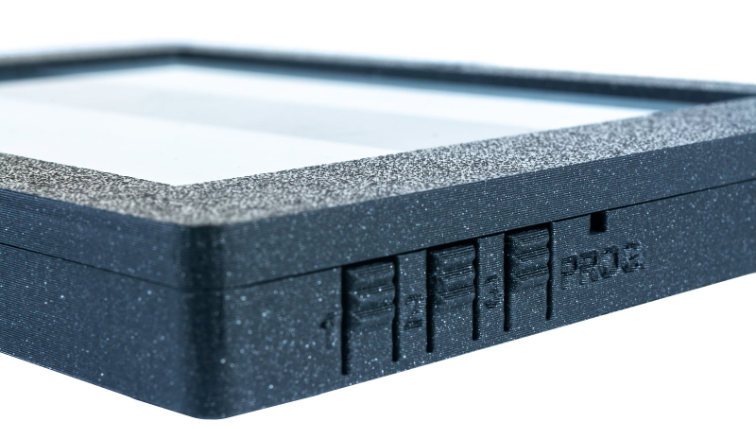

三個按鈕可通過外殼進行操作，并可編程以支持各種命令。

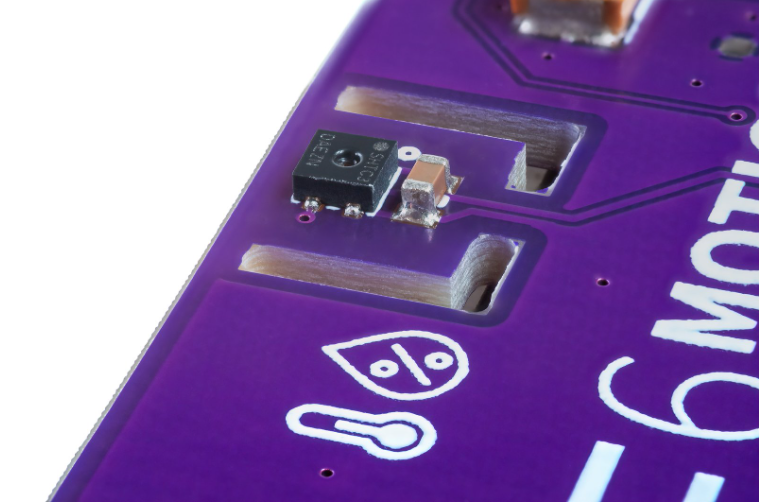

通過 SHTC3，Inkplate 6 MOTION 可以對溫度和濕度條件進行監控、分析和可視化。

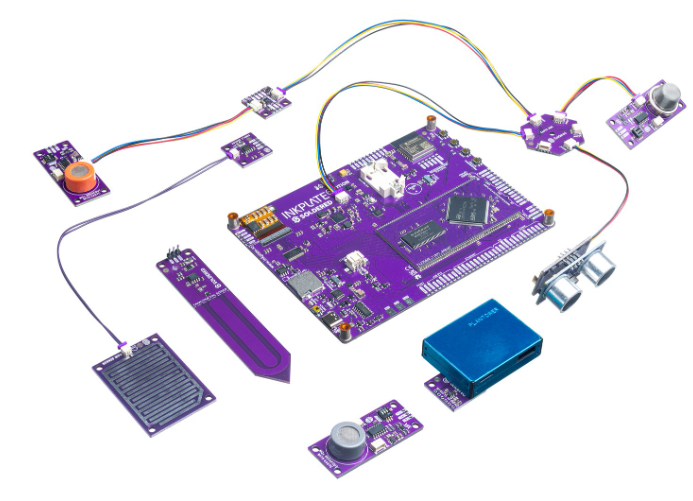

通過簡化 MCU 與外部硬件模塊之間的連接，easyC 外設支持簡化了傳感器和執行器的原型開發。使用 easyC 框架，您可以建立自己的氣象站、數字秤、運動檢測器、測光表或智能園藝控制臺（僅舉幾例）。

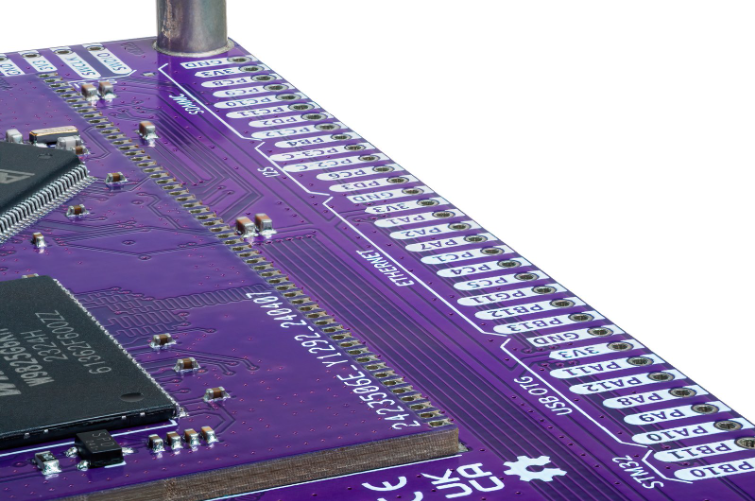

30 個 GPIO 引腳提供額外的外設支持。所有可用協議--包括以太網、USB OTG、I2S、SDMMC、I2C、SPI 和 UART--均已公開，因此只需正確的電纜即可實現無縫集成。

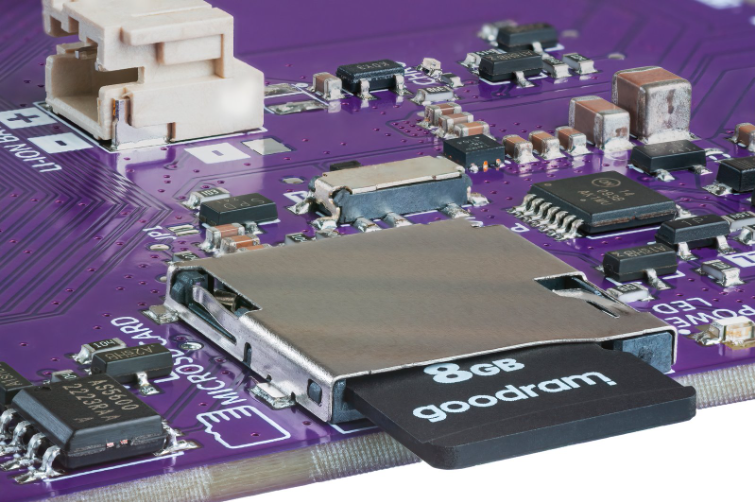

閃存允許您使用板載 MicroSD 卡插槽顯示圖像和視頻、存儲文件或傳輸數據到 Inkplate 或從 Inkplate 傳輸數據。

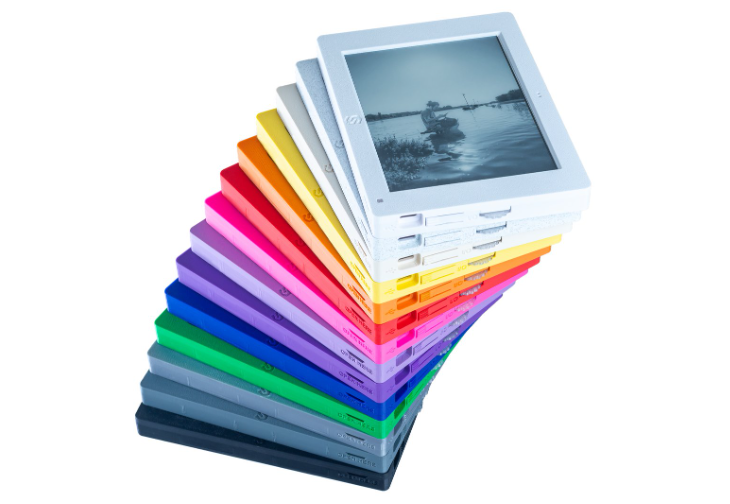

多彩的外殼可讓您盡情揮灑創意，或通過從 11 種不同顏色中進行選擇，在視覺上區分多個 Inkplates。

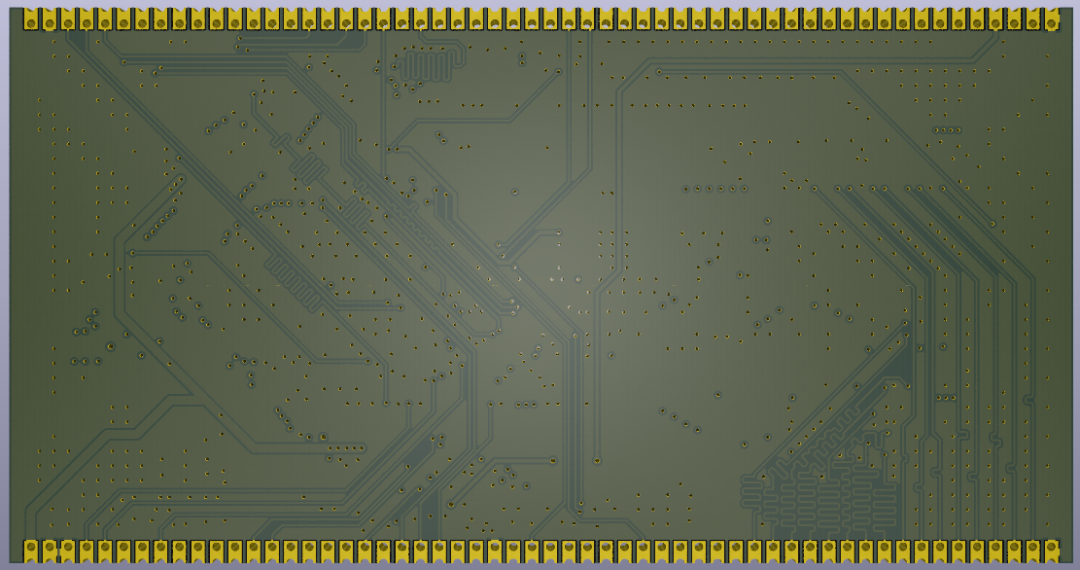

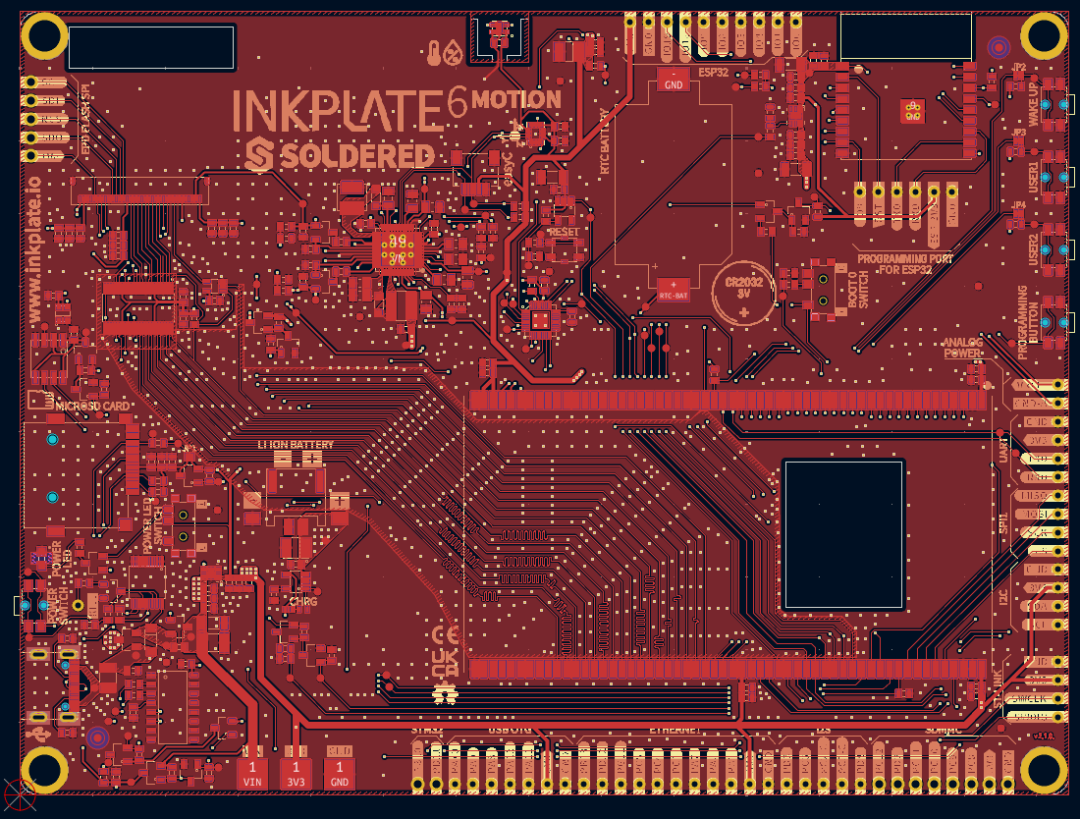

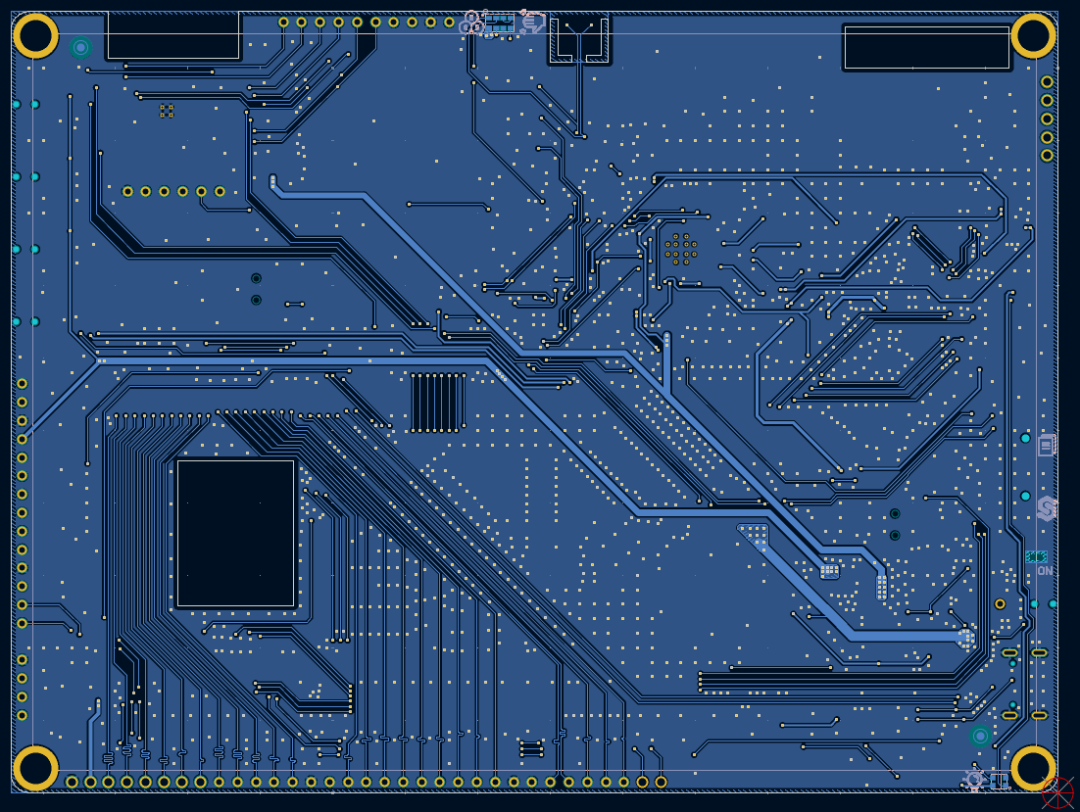

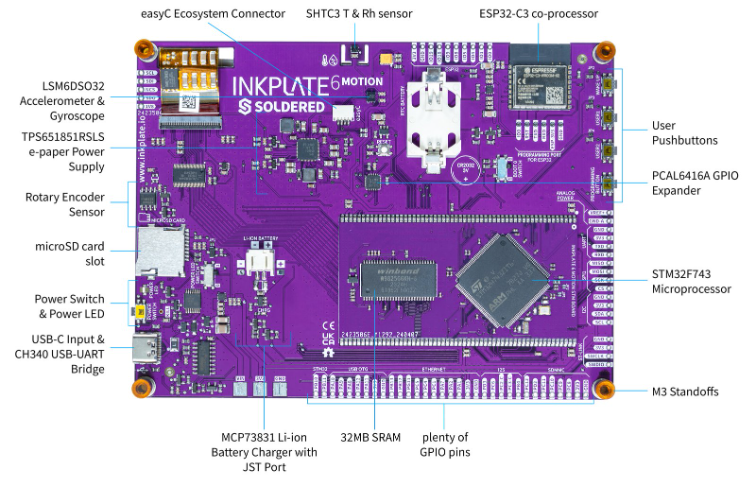

PCB 概覽

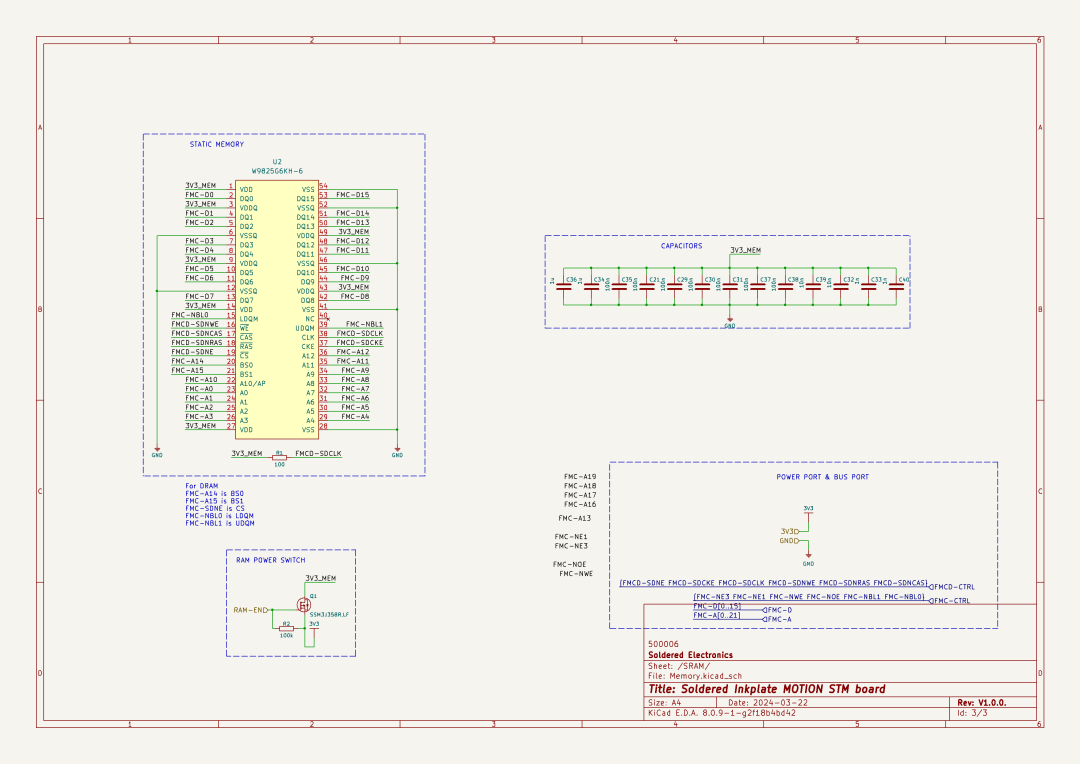

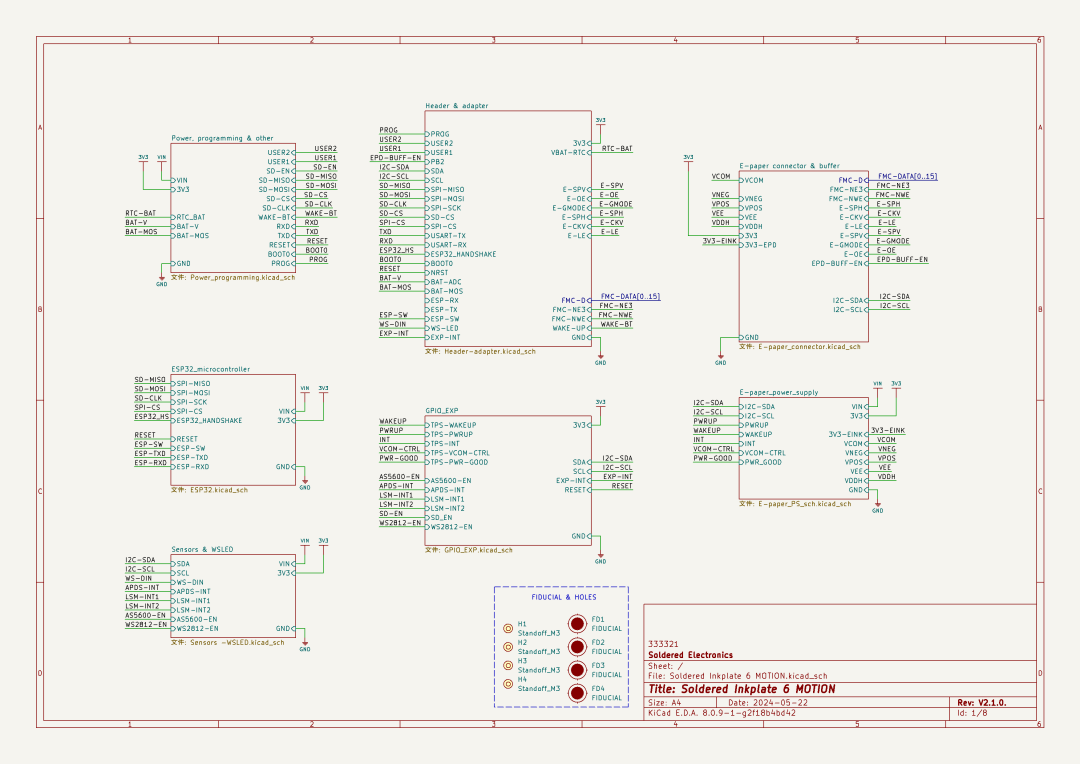

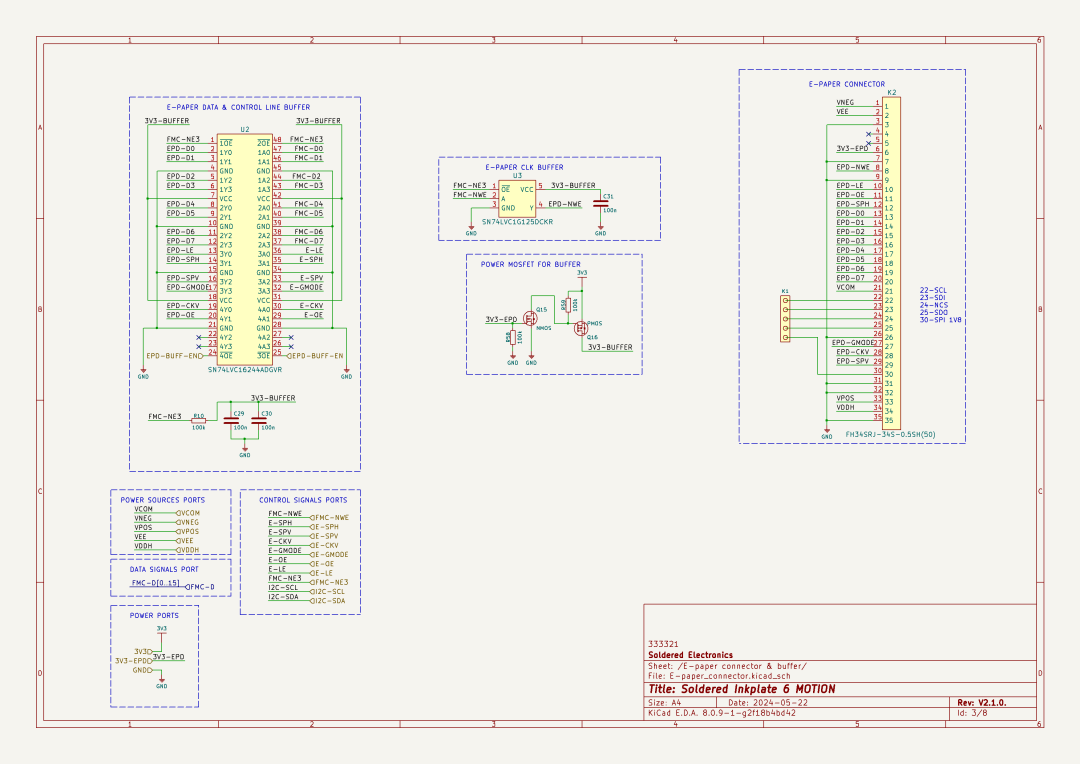

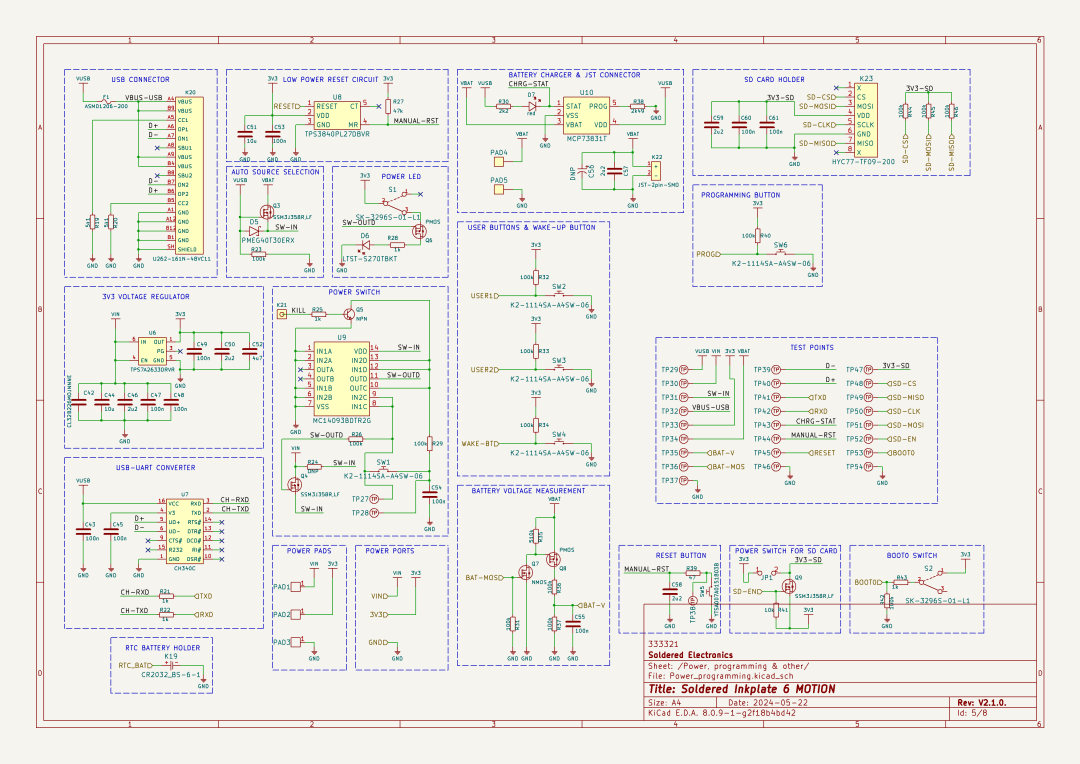

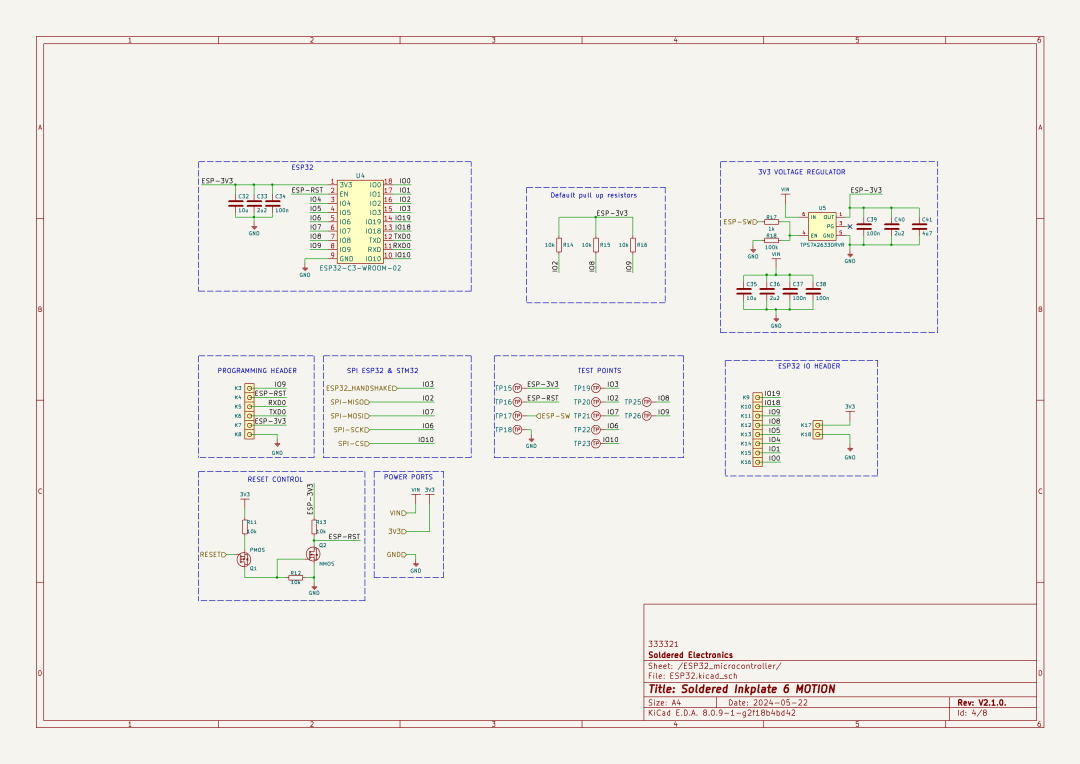

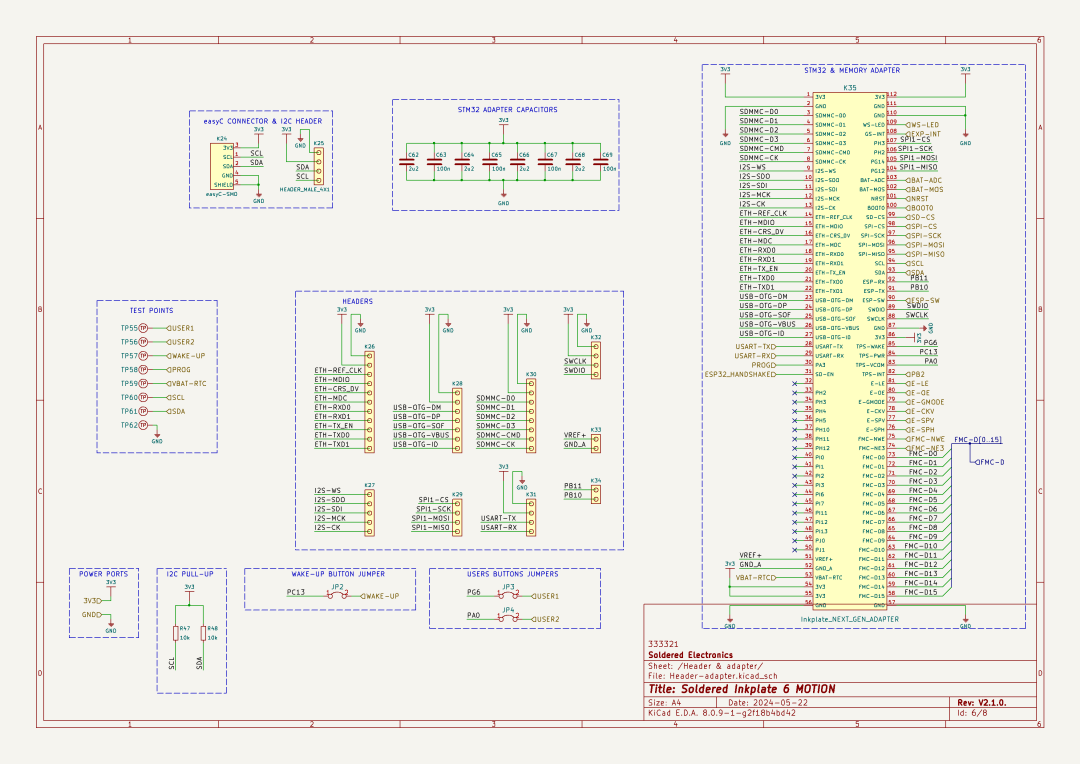

原理圖 & PCB

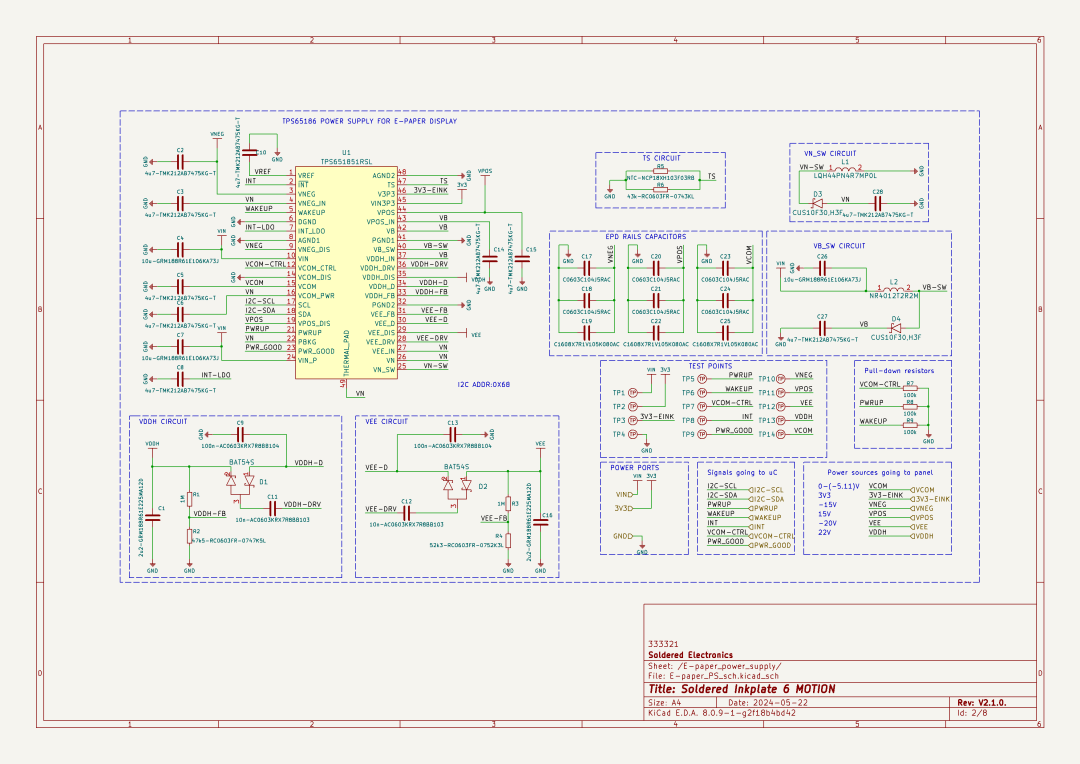

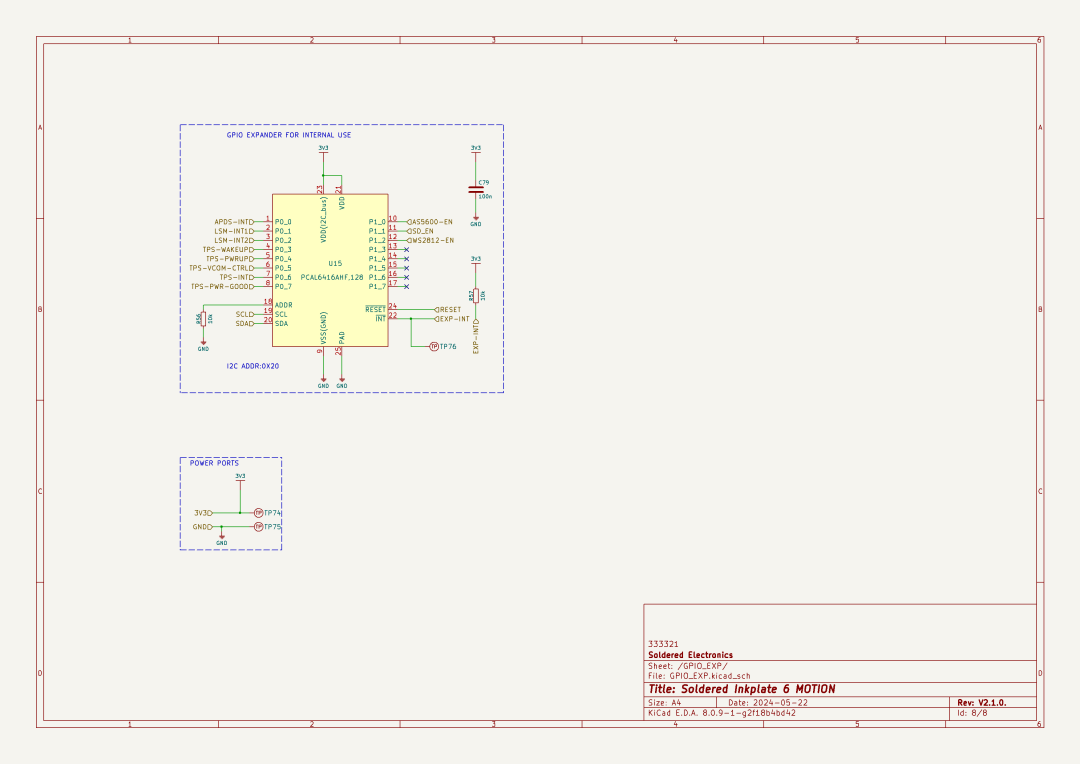

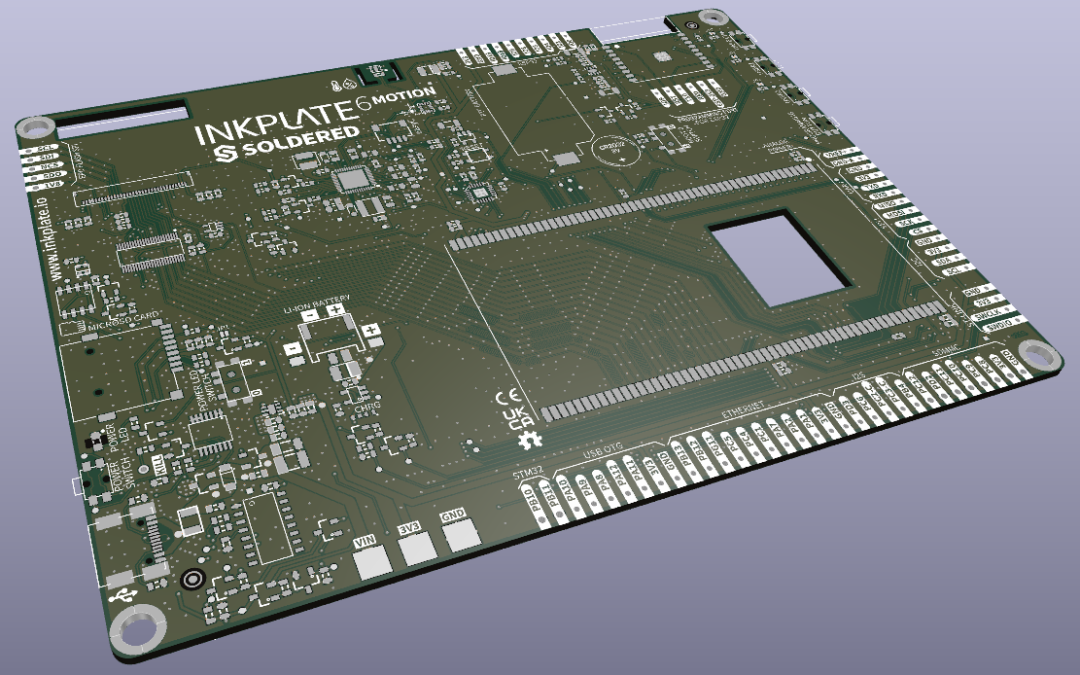

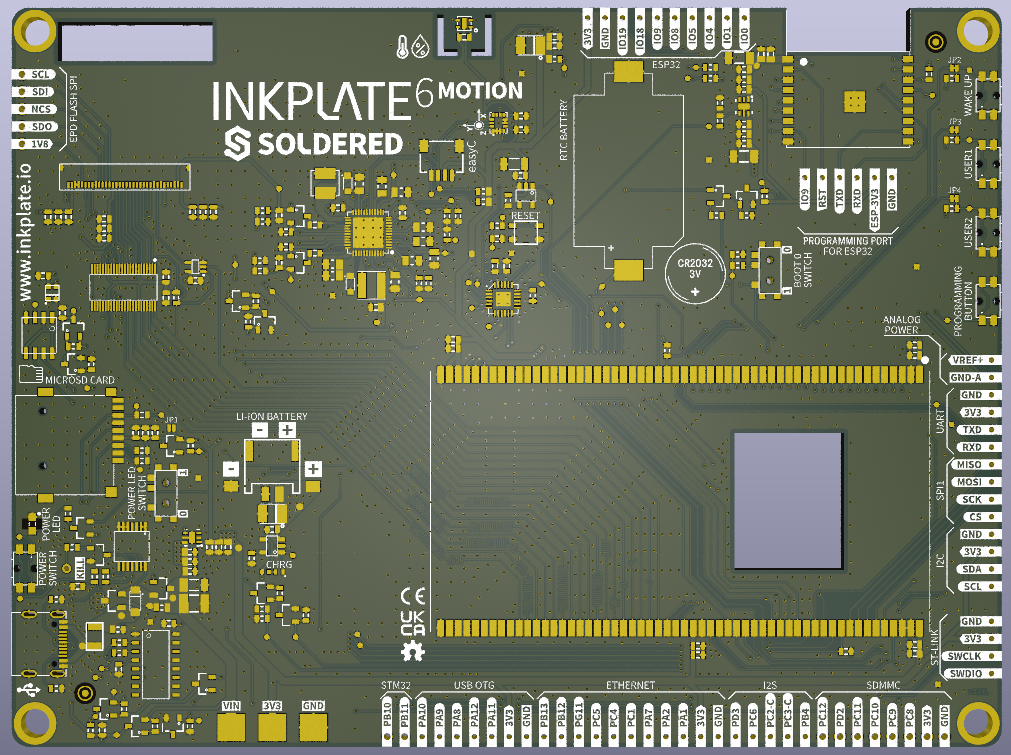

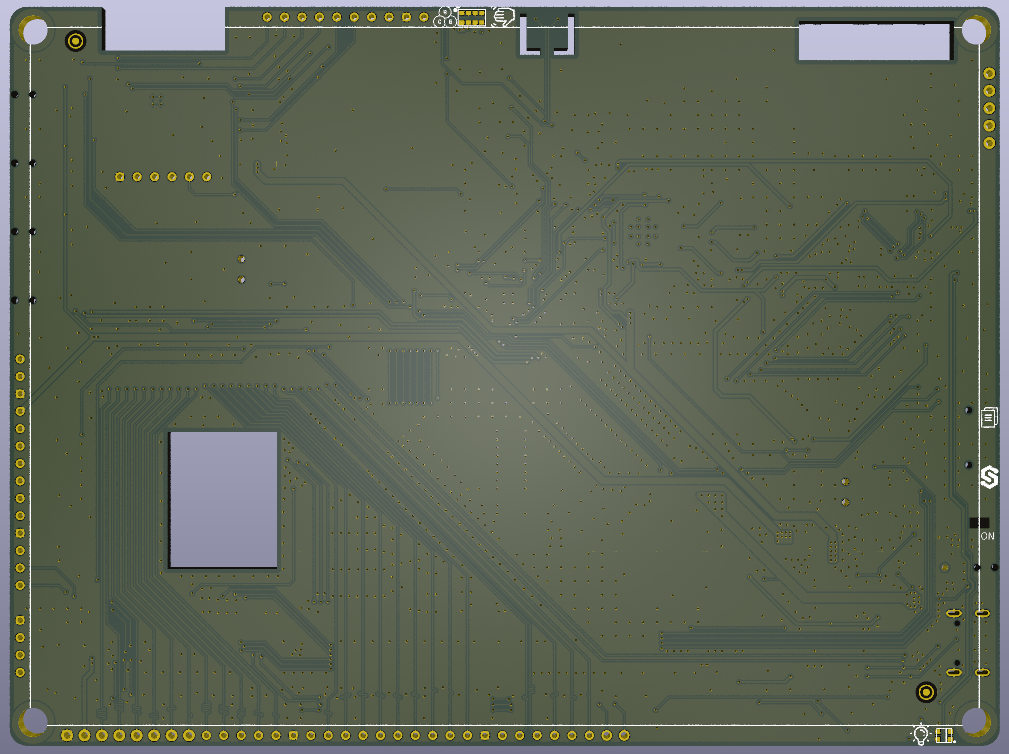

E-Paper 板

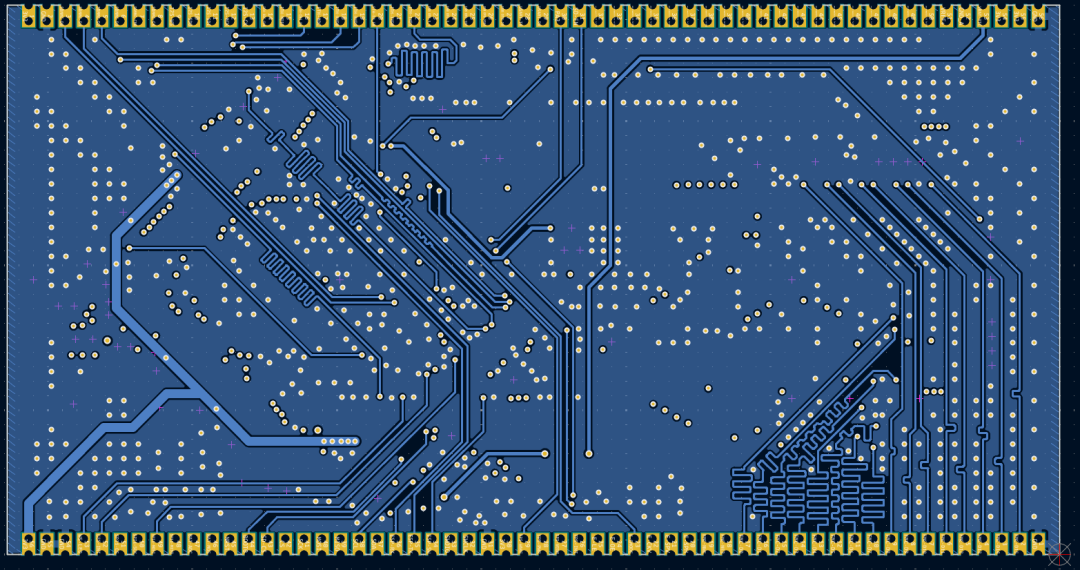

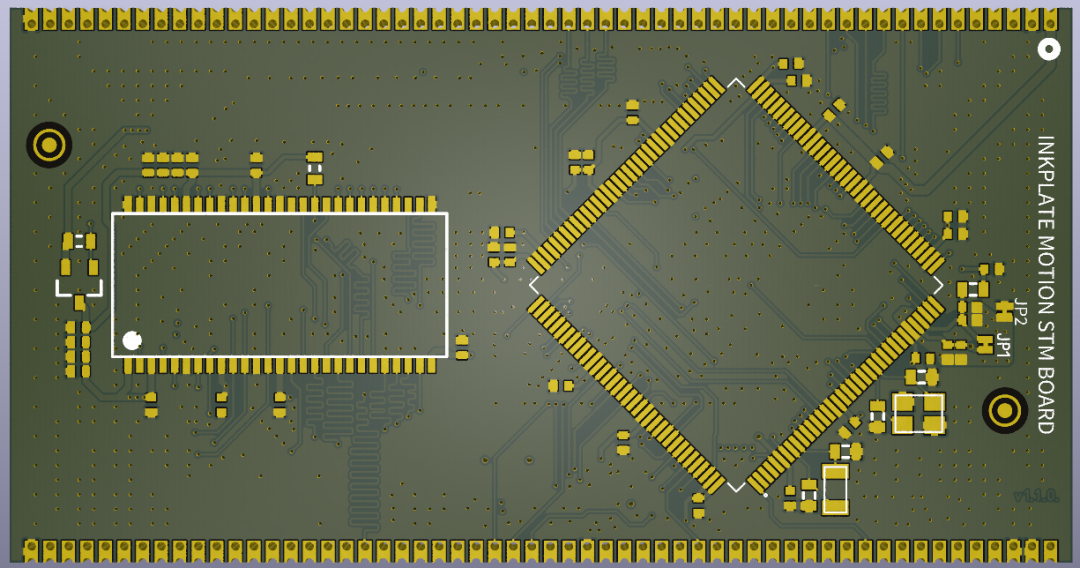

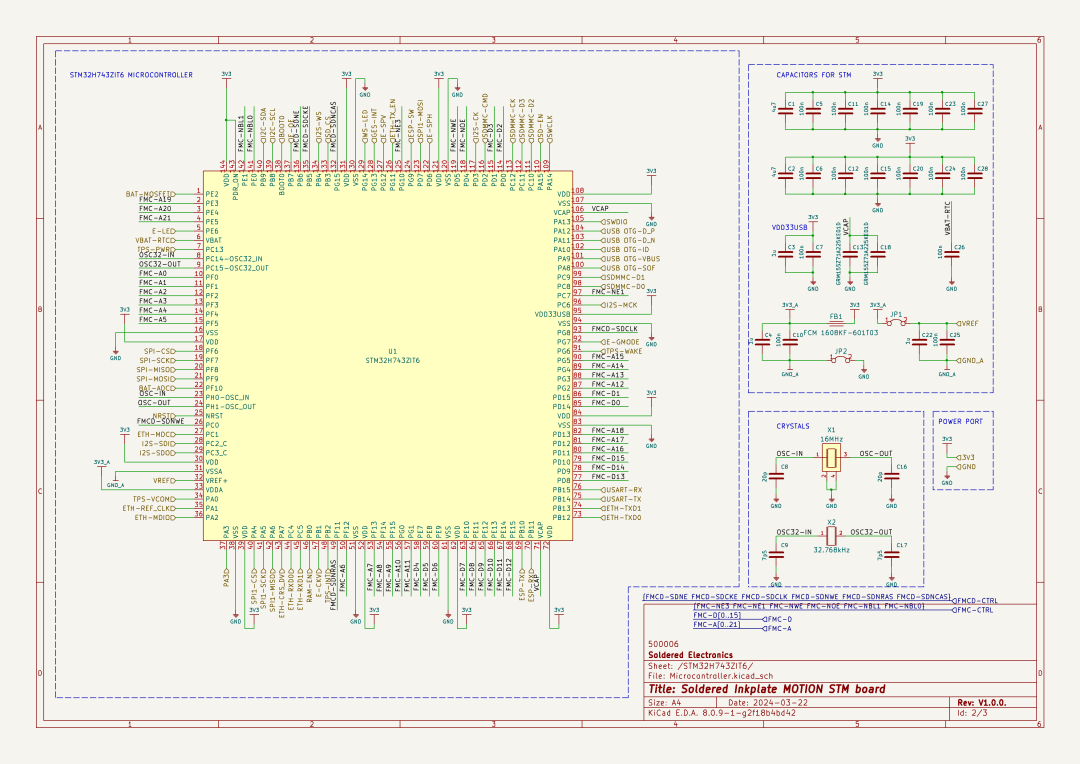

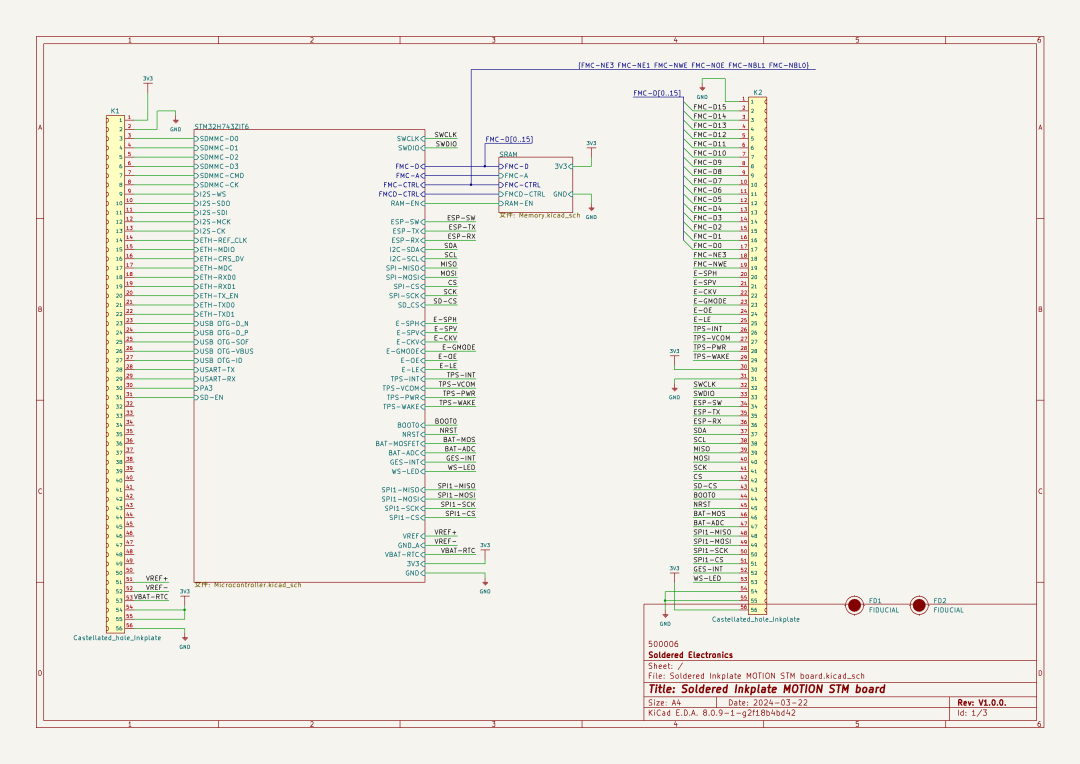

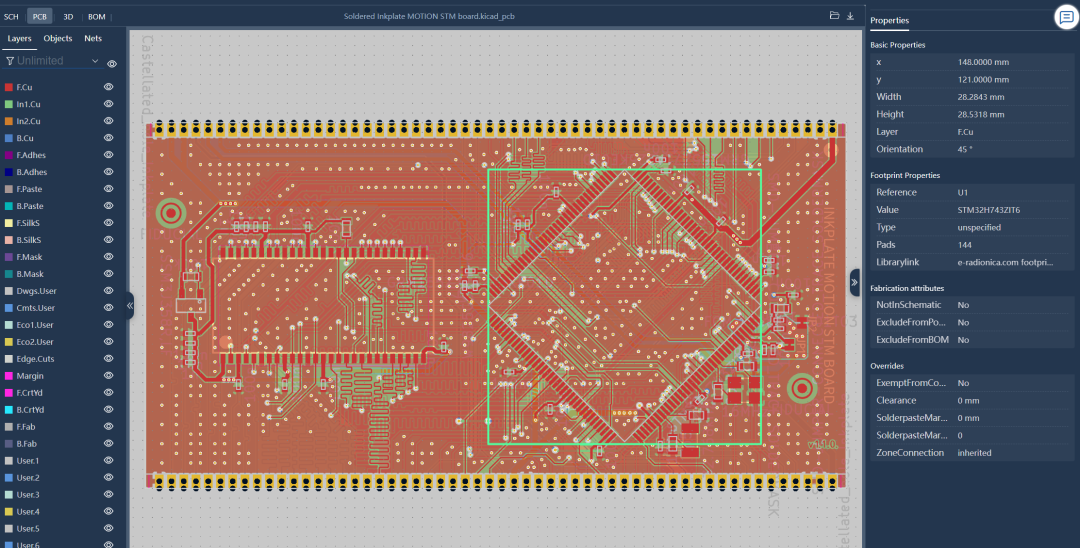

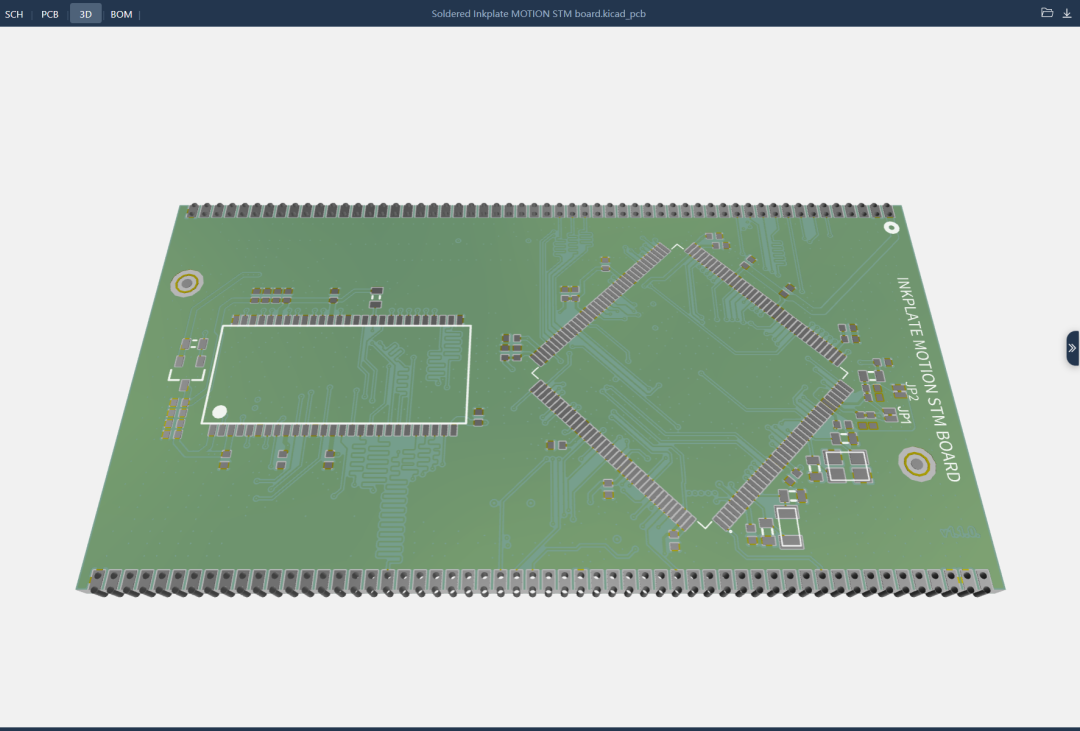

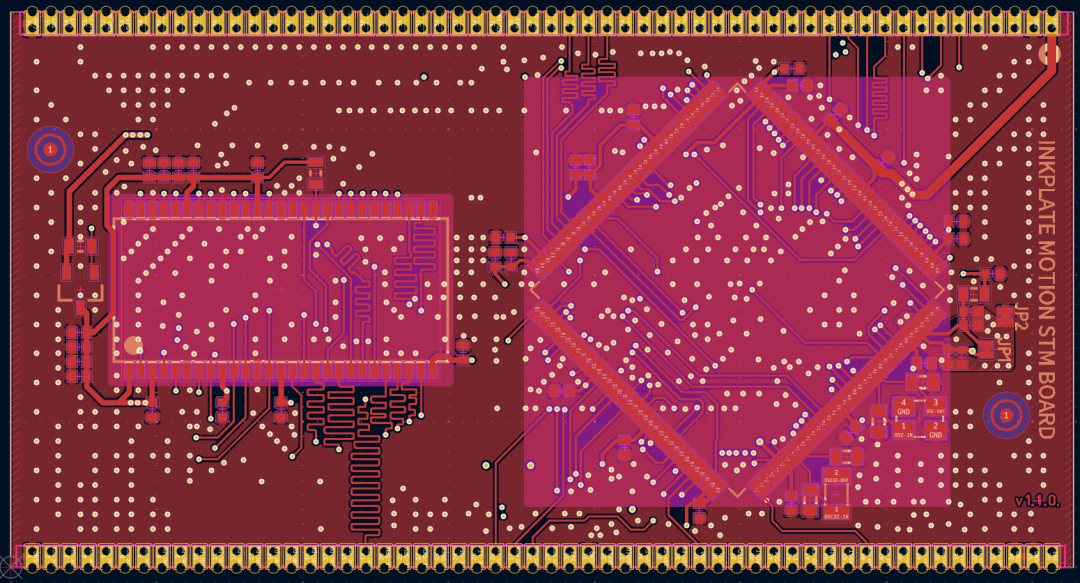

STM 板

License TAPR Open Hardware License

倉庫 & 下載

可以在Github中獲取開源倉庫：
https://github.com/SolderedElectronics/Soldered-Inkplate-6-MOTION-hardware-design

https://github.com/SolderedElectronics/Soldered-Inkplate-MOTION-STM-board-hardware-design
