綠米Aqara智能墻壁插座，是小米旗下生態鏈成員深圳綠米聯創科技有限公司推出的一款智能家居新品

綠米Aqara插座產品采用86型規格，具備獨立安全門、過載保護、定時開關、電量統計等功能。同時，它還可以通過紫峰協議(ZigBee)與其他智能設備聯動，輕松實現智能場景控制，如回家自動開啟飲水機。

下面是Aqara智能墻壁插座拆解：

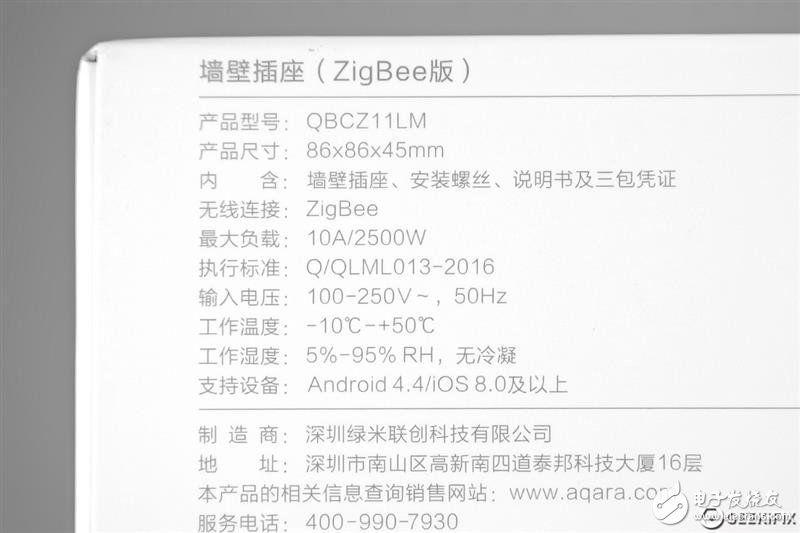

包裝很小米，全白色盒子也都是跟水果學的。可以開啟的上下盒蓋都有圓形透明塑料不干膠封口簽：

一言不合先開個箱：

找來一個琵琶作為大小參照。

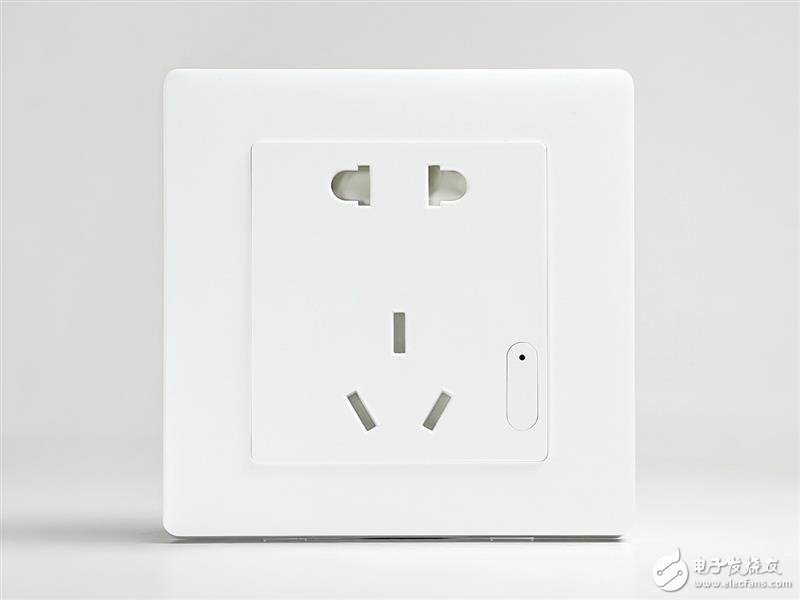

猛眼看上去正面與一般常見的新國標5孔墻壁插座沒啥差異，唯一一點區別是右下角有一枚輕觸按鍵，上有一個小LED指示燈孔：

再來看看側面：

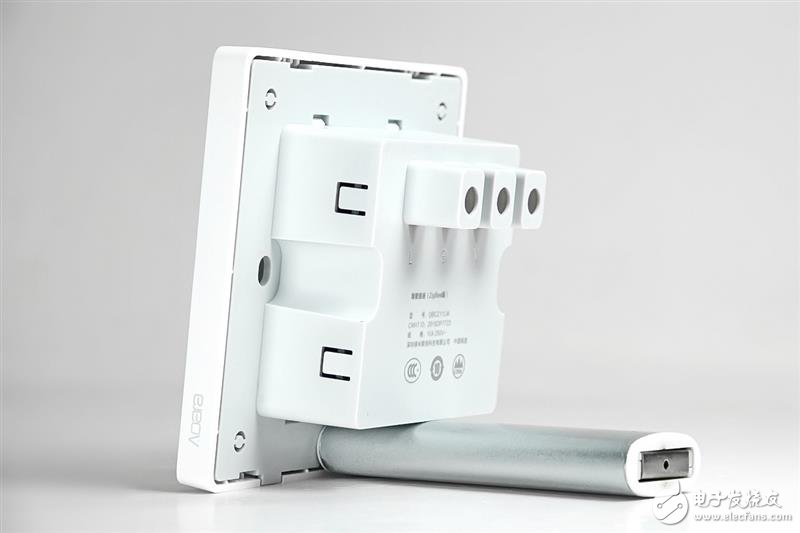

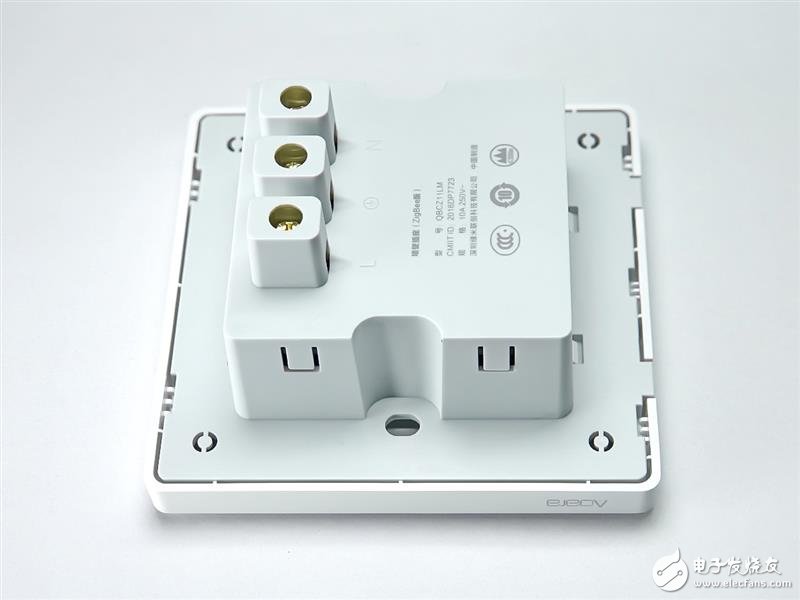

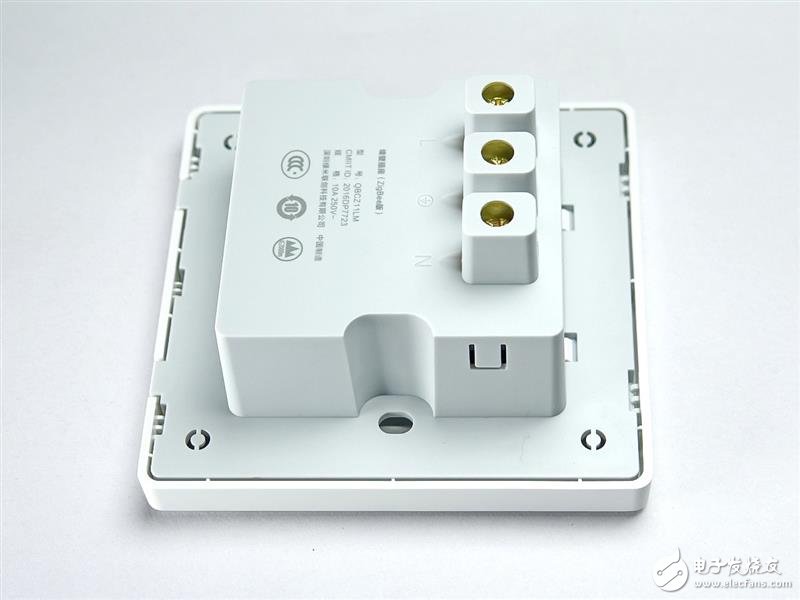

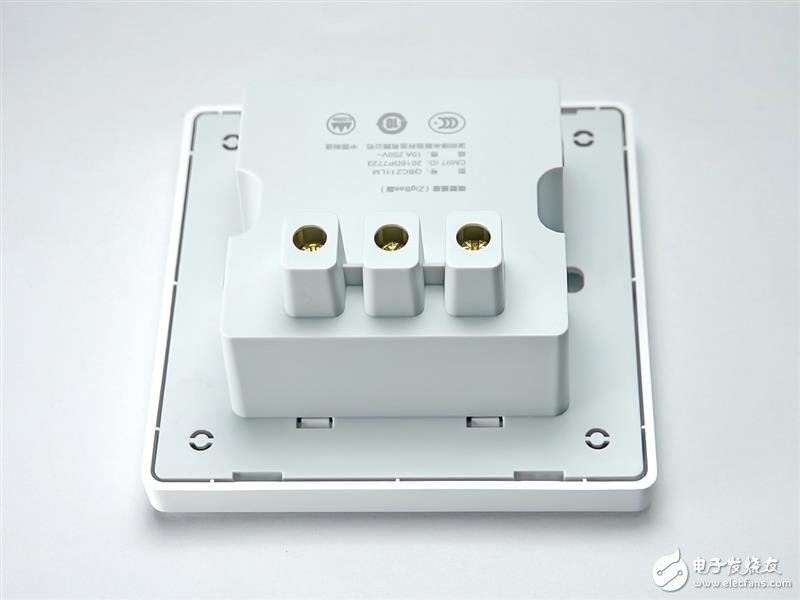

背面：多旋轉幾個角度。

綠米Aqara智能墻壁插座采用V0級750℃抗阻燃材料，支持過溫過載保護，支持最大10A250V(2500W)的大功率電器。

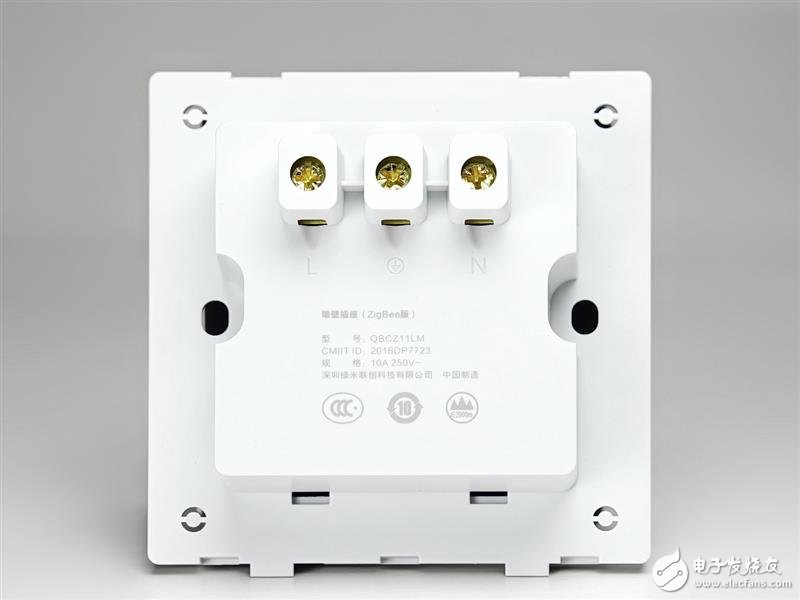

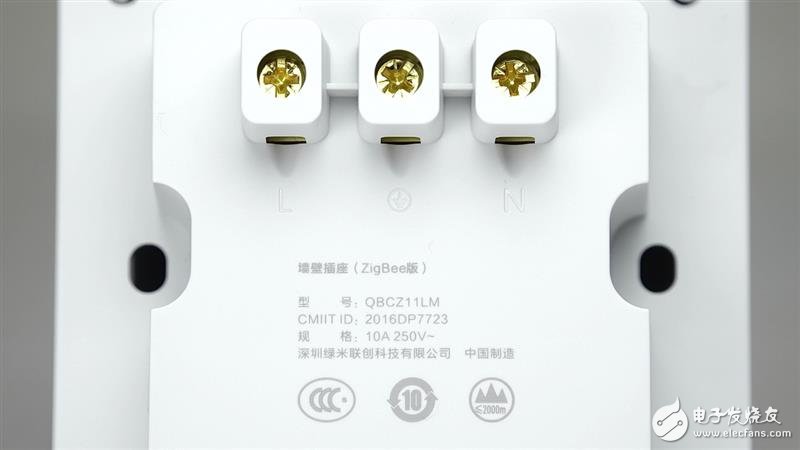

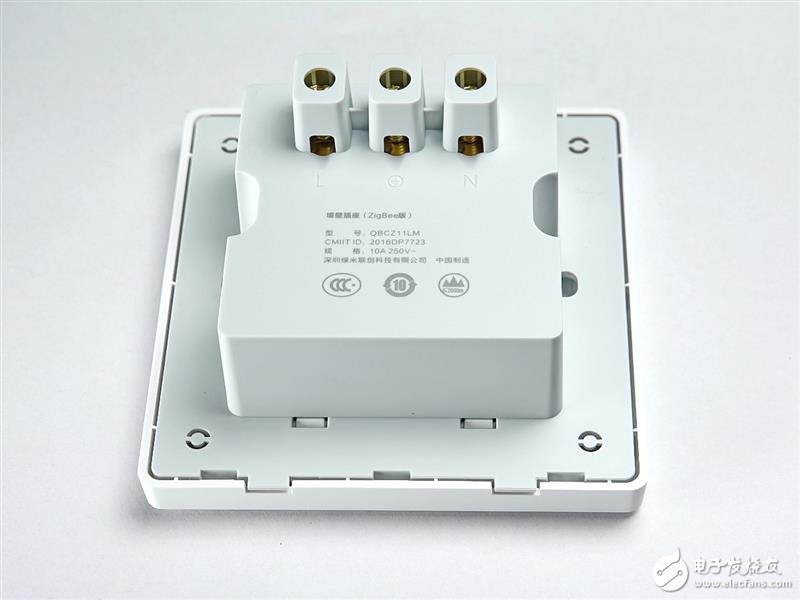

背面有產品參數，CCC認證。

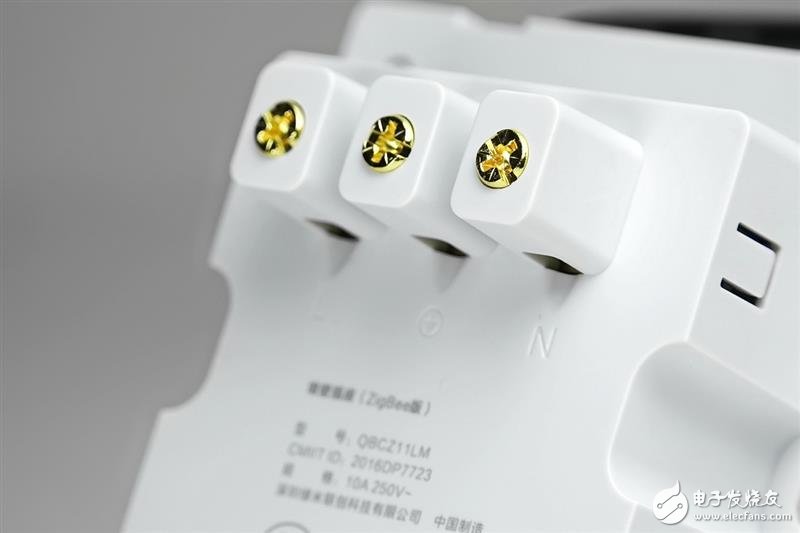

3顆閃閃發亮的接線柱緊固鍍金螺絲很是誘人，好想咬上一口。螺絲即使擰松到最大限度也不會脫落，防止丟失。

安裝方式與普通墻插一樣，需要先撬開前面板，下面灰白色的殼體使用了加強筋結構：

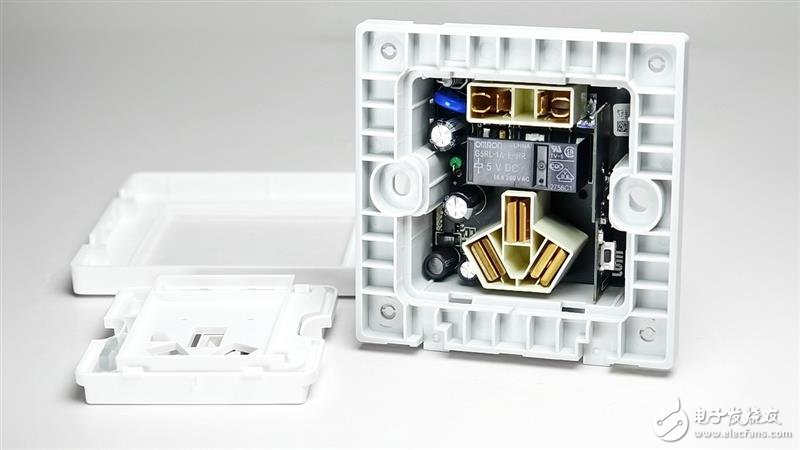

撬下安全門面板：

安全門面板右下角，按鍵背面是磨砂透明亞克力導光板。

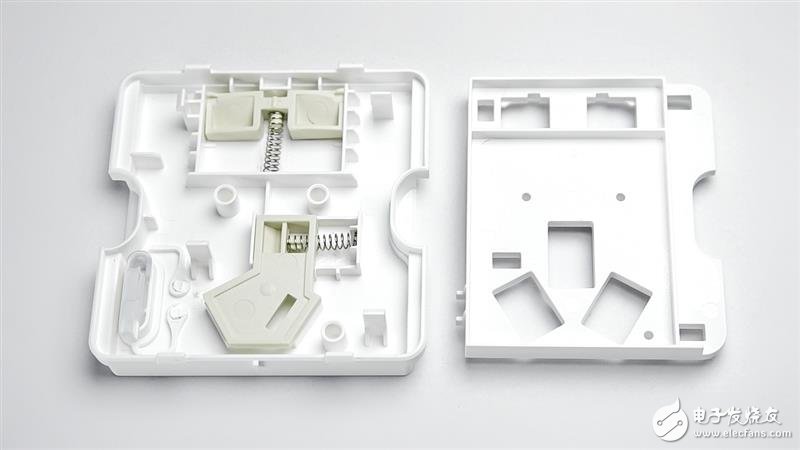

安全門結構：2孔、3孔獨立，互不干擾。涂有潤滑脂，插拔輕松。

黑色PCB用3只卡扣固定于殼體之上。

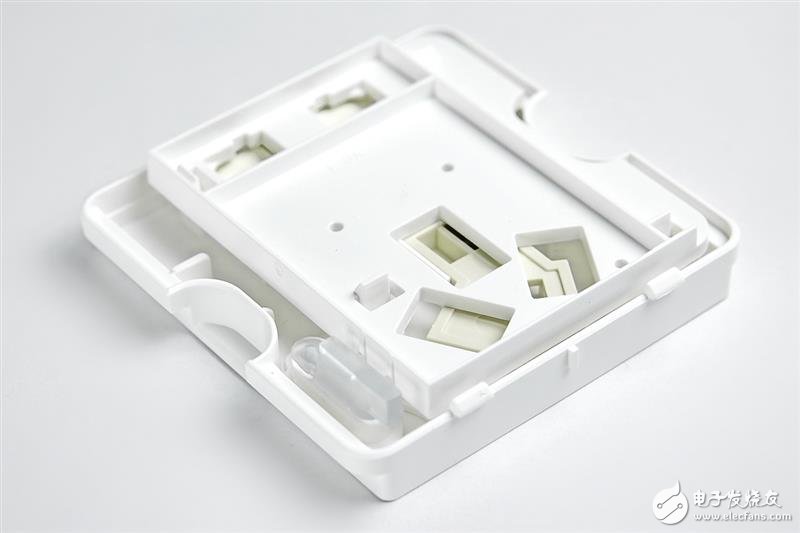

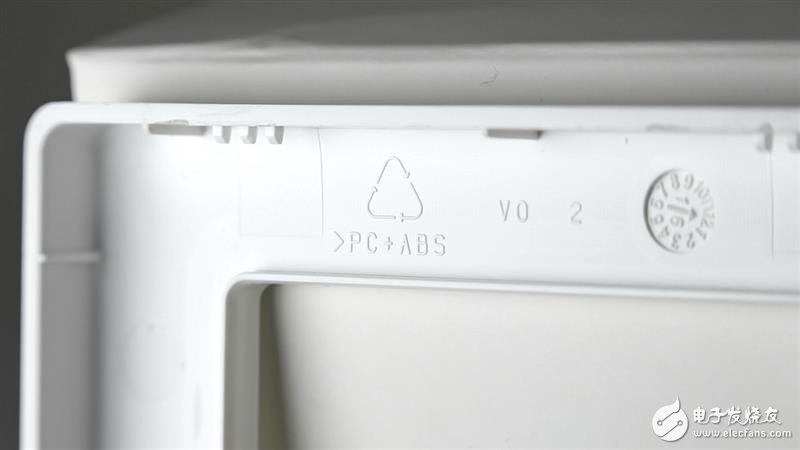

面板外框內側模鑄，PC+ABS材質，高強度耐高溫，阻燃。

外殼同樣是PC+ABS：

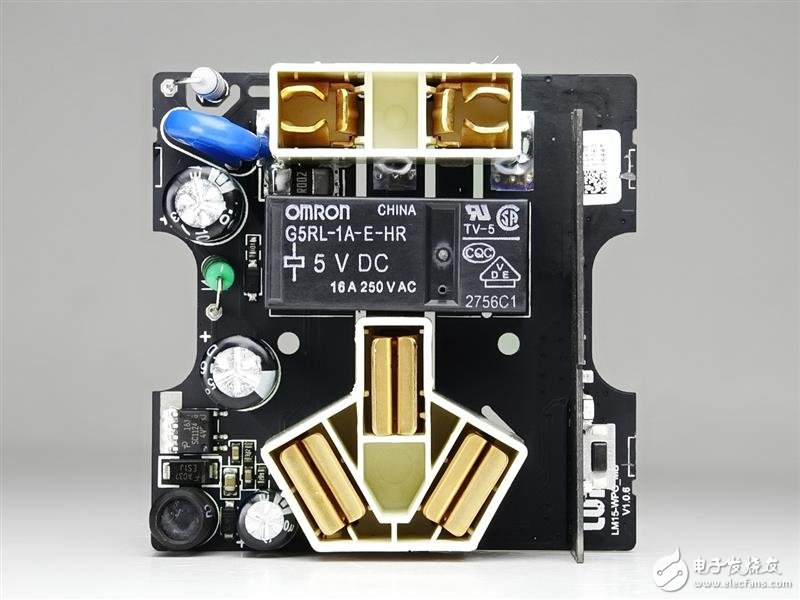

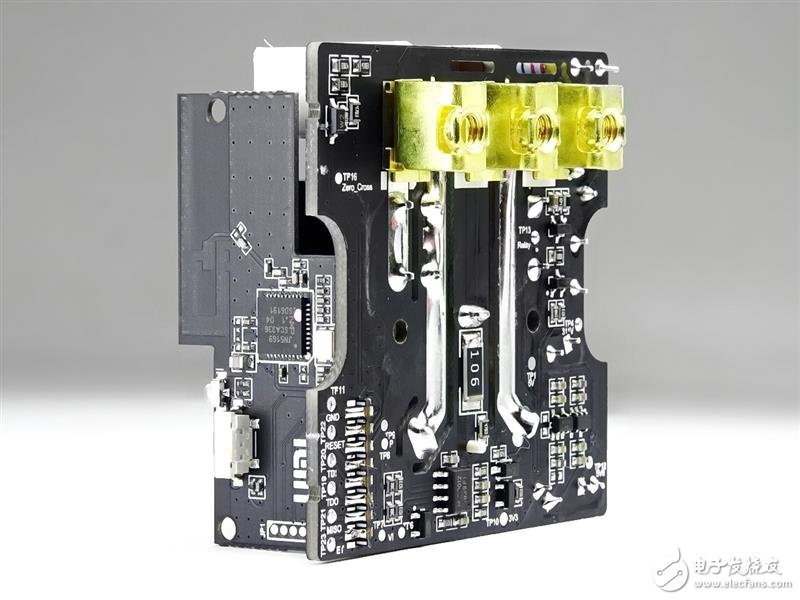

PCB正面，2孔與3控AC插座均有獨立絕緣罩隔離，上下2孔與3控AC插座之間的黑色方塊是繼電器，規格是DC低壓5V控制，AC16A、250V，功率余量足夠，品牌是歐姆龍，大牌。

主板上的原件的主要功能是AC-DC電源變換和繼電器執行電路。2孔AC插座與繼電器之間有一顆R002采樣電阻，阻值0.002Ω，配合移動設備端APP可實現計量等功能。

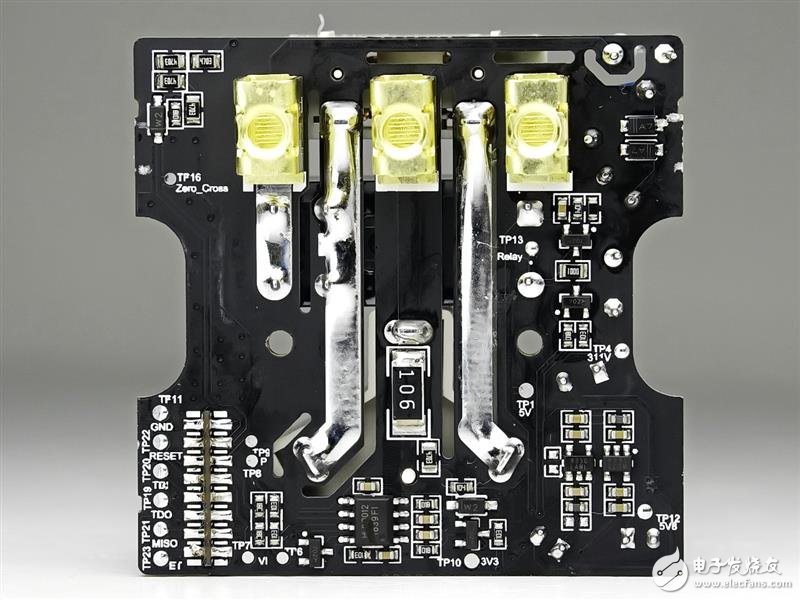

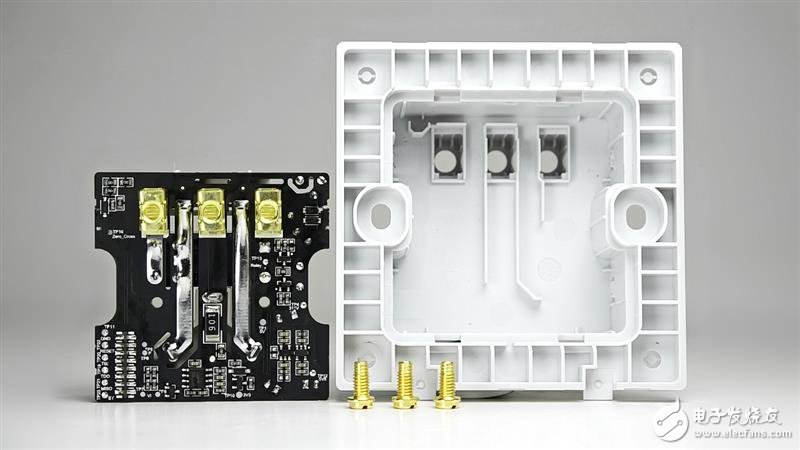

主板背面，AC與DC部分高低壓區域開槽隔離。焊點清晰飽滿，如工藝品一般，閃閃發亮，十分養眼。

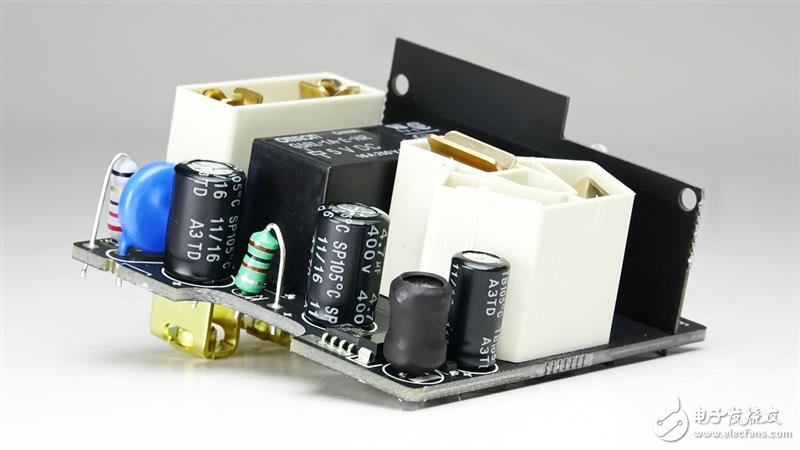

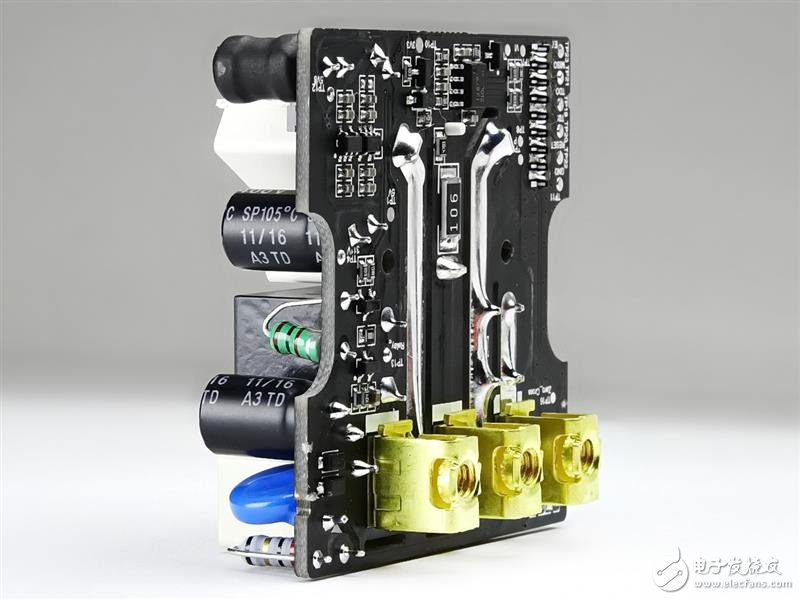

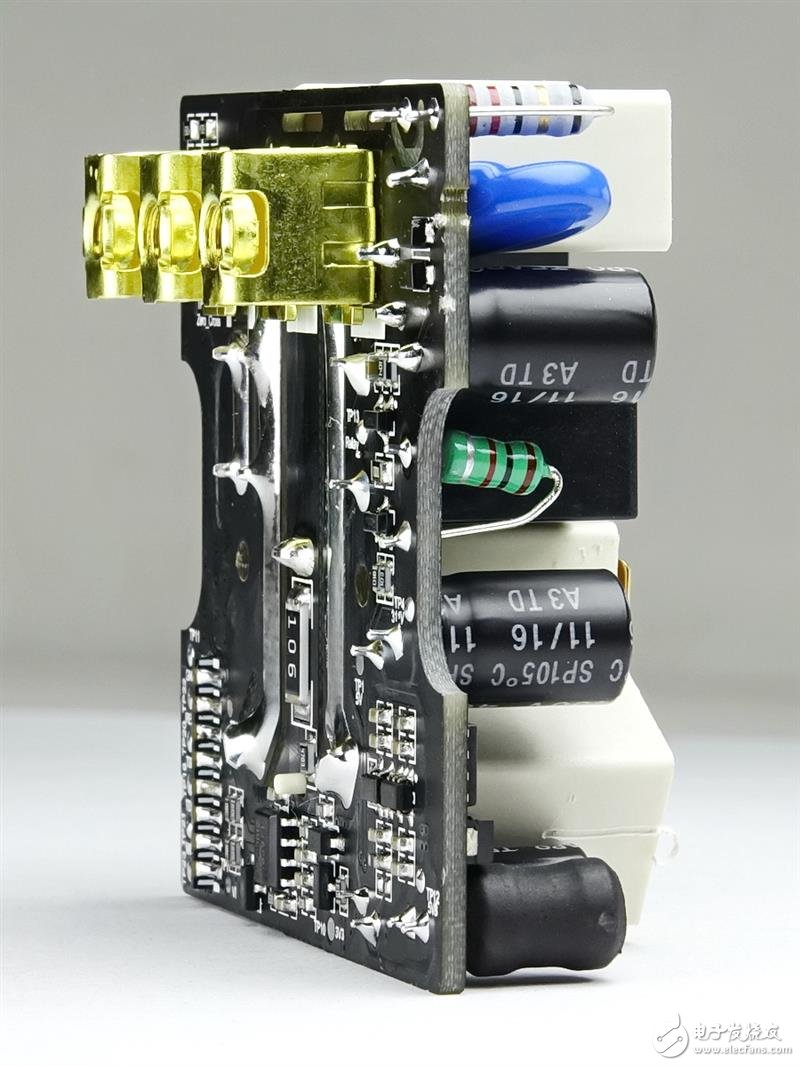

電源部分前端電阻限流，藍色圓片原件為壓敏電阻，用于AC電壓異常或遭雷擊后瞬間導通燒毀限流電阻來達到保護后續電路的目的。

綠色色環電感前后各一只400V、4.7μF高壓濾波電容，后續是PMW電壓變換、整流濾波、穩壓電路，為后續電路提供穩定的低壓直流電源。

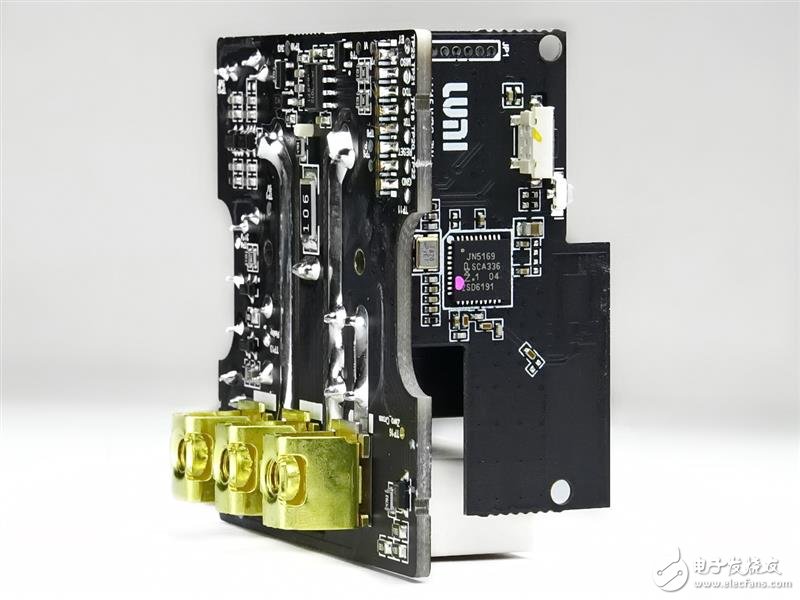

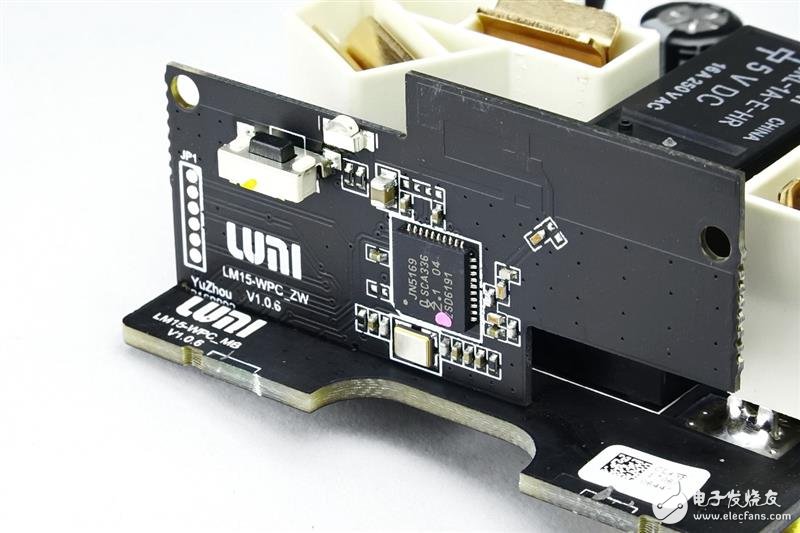

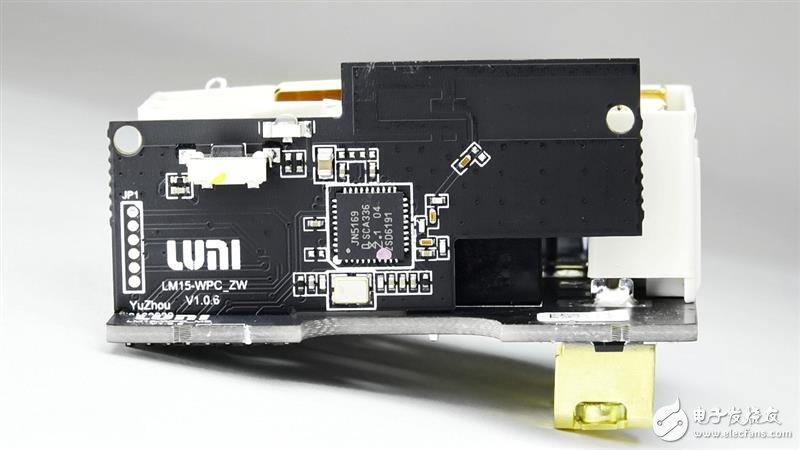

側面一片2.4G無線模塊PCB插接于主板。

無線模塊上有貼牌按鍵開關與LED指示燈，PCB印刷天線。

兩塊PCB上均印有LVMIlogo，貼片元件焊接工藝精密，品質上乘。2.4G無線方案為恩智浦的JN5169：
