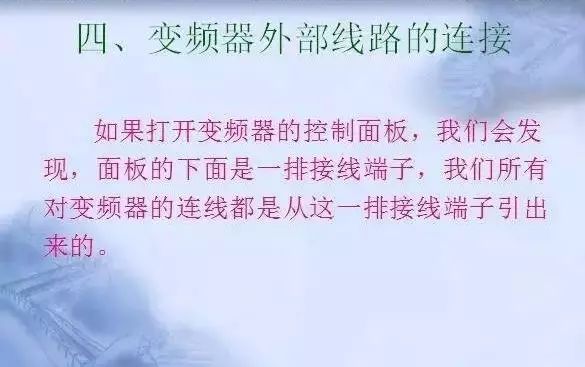

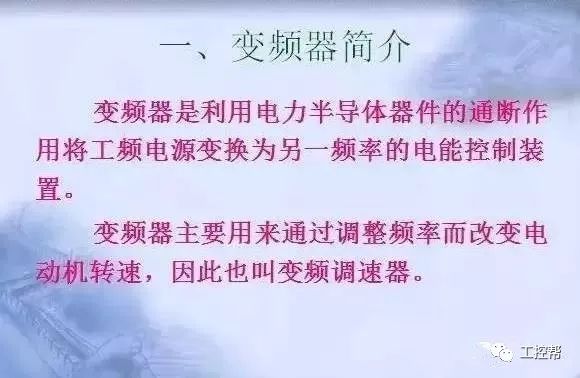

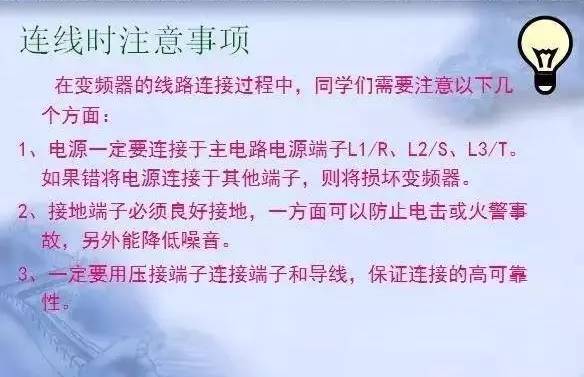

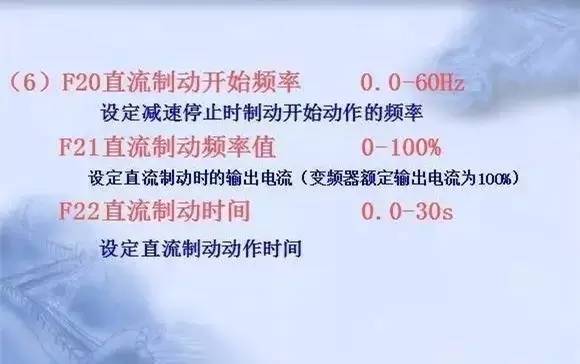

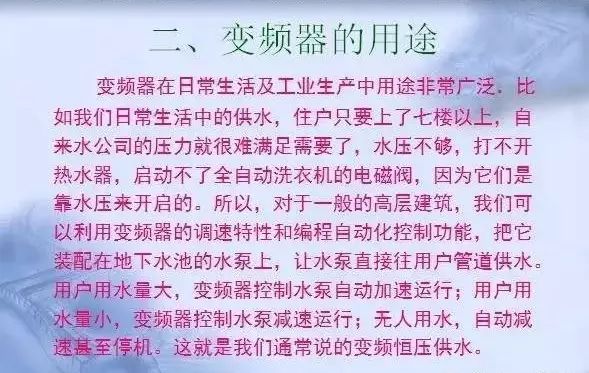

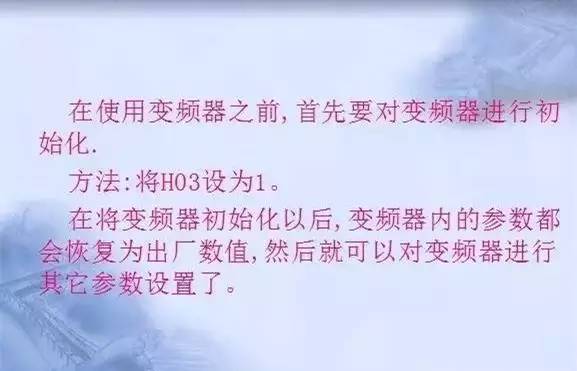

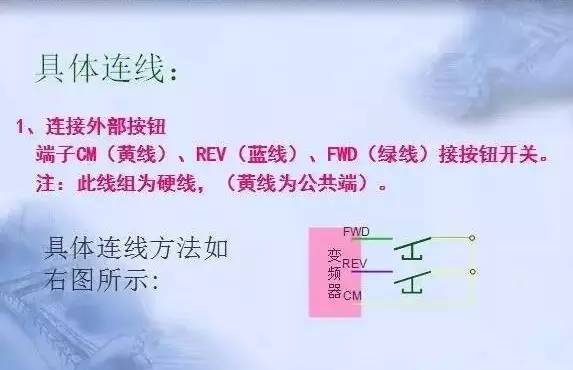

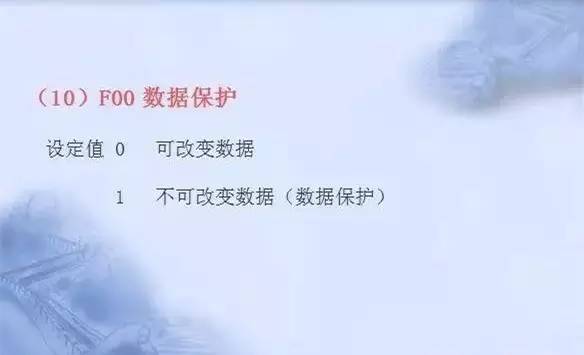

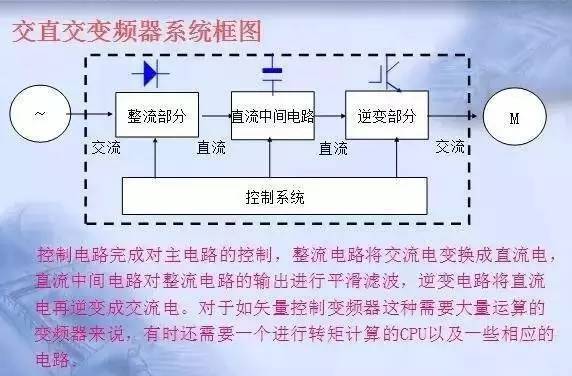

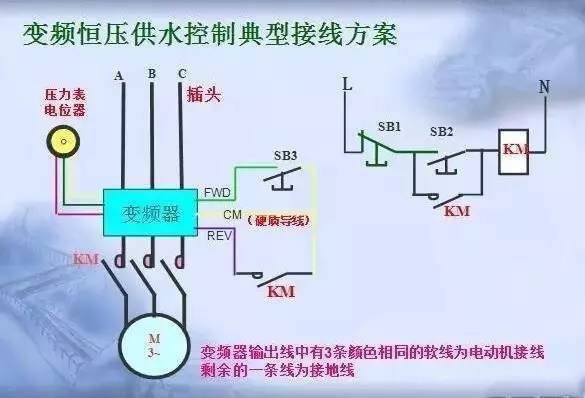

變頻器原理及接線圖，36頁PPT全部講清
聲明：本文內容及配圖由入駐作者撰寫或者入駐合作網站授權轉載。文章觀點僅代表作者本人，不代表電子發燒友網立場。文章及其配圖僅供工程師學習之用，如有內容侵權或者其他違規問題，請聯系本站處理。
舉報投訴
-
變頻器
+關注
關注
253文章
6795瀏覽量
148666
原文標題：變頻器原理及接線圖，36頁PPT全部講清！
文章出處：【微信號：GKB1508，微信公眾號：工控幫】歡迎添加關注！文章轉載請注明出處。
