ARM研發的路漫長而有趣，眾人皆知的開發優勢和面對問題時的一籌莫展，讓人對ARM又愛又恨，而你與ARM又有怎樣的情節呢？

目前在工業控制系統中大量應用了嵌入式ARM，如工業過程控制、電力系統、石油化工、數控機床等，ARM嵌入式系統的發展促進了工業控制自動化程度的提高。

AM335x 微處理器為基于ARM Cortex-A8 處理器，在圖像、圖形處理、外設以及 EtherCAT 和 PROFIBUS等工業接口選項方面得到了增強。800MHz主頻的Cortex -A8內核能遠強于ARM9，可提供快速的數據處理和流暢的界面切換。

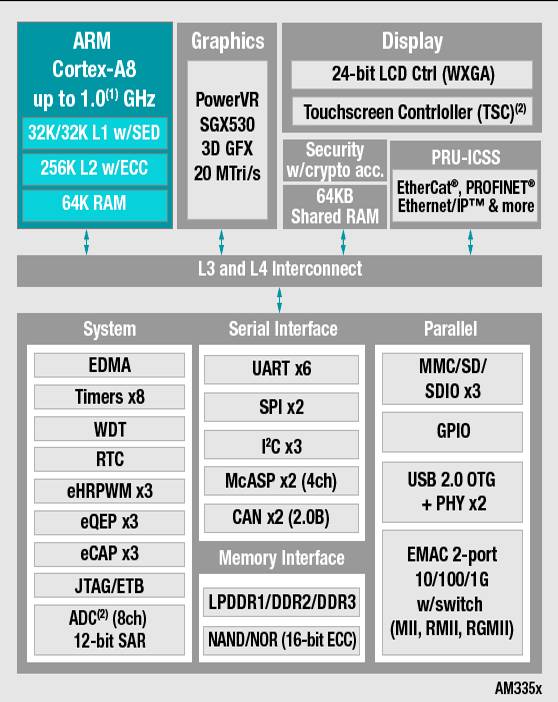

圖1 AM335x功能框圖

憑借其6路UART、2路CAN-Bus，2路USB OTG、可支持2路以太網接口等強大的通訊功能，以及工業級性能保證，已廣泛應用于便攜式導航系統、工業自動化、人機界面等多個行業。

隨著Cortex-A8處理器的廣泛應用，客戶群體迅速增加，客戶遇到的問題卻也是千奇百怪。今天我們就了解下有客戶出現的Cortex-A8處理器莫名燒壞現象是怎么回事？

為了發現原因，解決問題，致遠研發工程師對燒壞的模塊做了大量分析，發現燒壞模塊都是電源域燒壞，那又是什么原因?qū)е码娫从驘龎哪兀?/p>

研發人員分析會不會是模塊的某些IO口過壓或者倒灌電流導致燒壞IO口，情況嚴重進而燒壞CPU呢？有了分析方向，下一步馬上查閱資料，做實驗證實。

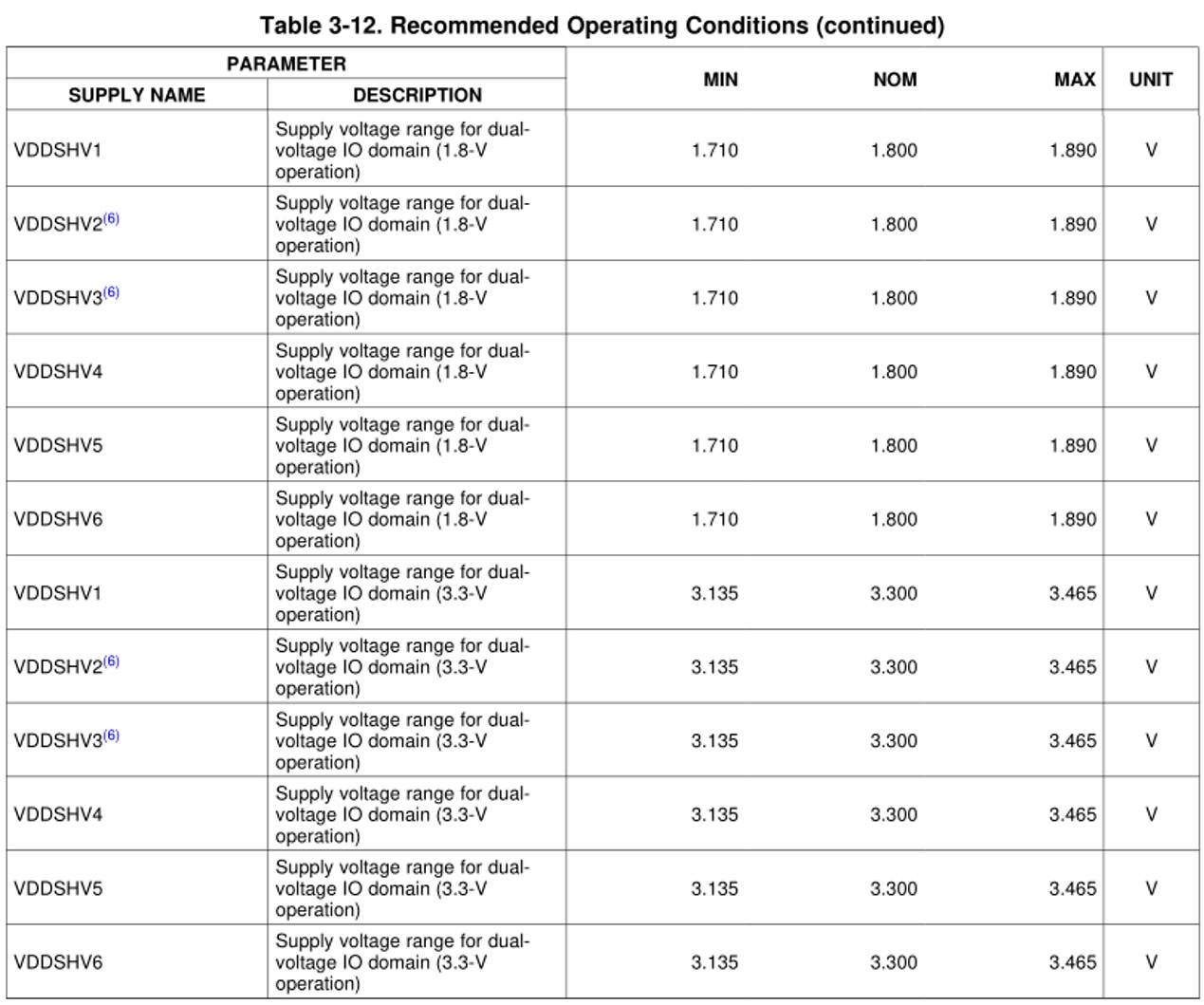

圖2 TI官網M335x數據手冊中規定的IO電壓范圍

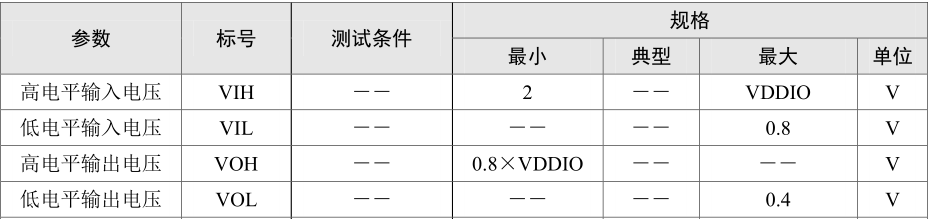

圖3 Freescale i.MX28系列芯片規定的IO電壓范圍

為了進一步證實兩者的不同，研發人員對模塊進行了對比實驗，經過了多次測試發現，F(xiàn)reescale ARM9芯片CPU的IO耐壓值最高為5V，而TI的Cortex-A8平臺M335x系列芯片CPU的IO耐壓值僅為3.6V！相信這也是Cortex-A8平臺的CPU燒壞的一個重要原因。

那么我們在使用AM335x系列的芯片時又該注意哪些問題呢？

1、IO使用注意事項

GPIO作為輸入時，要確保最高電壓不可超過3.3V，最低電壓不可低于-0.2V。GPIO作為輸出時，由于IO的驅動能力有限，單個IO最大輸出4mA的電流，所有IO最大不超過50mA，建議驅動LED、光耦、繼電器等功率器件時要外加三極管或MOS管。驅動LED、光耦等小功率器件時也可以設計成灌電流輸出模式。

使用Cortex-A8 IO時建議添加100R限流電阻，特別是預留的GPIO。

2、電源設計注意事項

核心板的3.3V電源上電后才使能底板的3.3V電源輸出，避免核心板上電時底板的3.3V通過IO影響核心板的上電時序，造成核心板無法啟動或損壞。

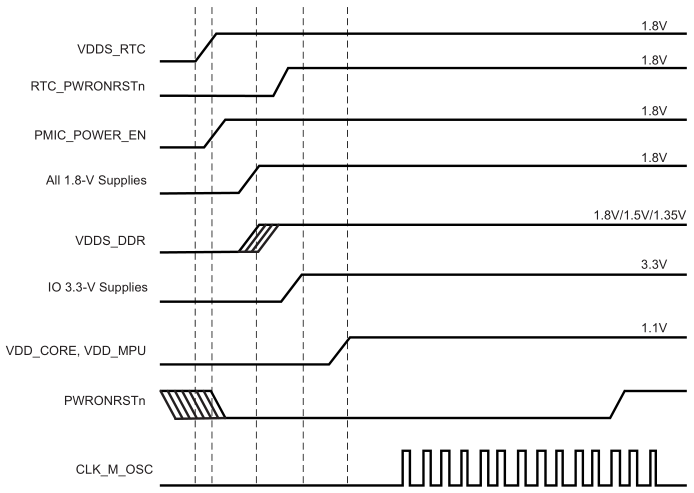

圖4 CPU上電時序說明

建議底板電源3.3V使用帶有使能端的電源，將使能端連接在核心板的PWR_OK上（PWR_OK連接在核心板3.3V電源上）或使用GPIO做使能控制。且應添加下拉電阻，使該電源上電處于失能狀態，避免上電時IO口狀態不確定導致系統故障。

3、啟動設置注意事項

EMU0 ~ EMU4為啟動配置引腳，可作為普通GPIO使用，但上電時這兩個引腳應當處于懸空或高阻狀態，錯誤的配置將造成系統無法啟動。因此建議設計時不要用作輸入腳。

M335x和A335x核心板的lcd_data[0..15]是AM335x處理器的啟動項選擇引腳，如果這些引腳不使用做lcd數據線的時候，應當注意上電時的狀態不能影響處理器的啟動且只能用作輸出引腳。

GPMC_D[7..0]數據總線已經在內部被NAND Flash使用，外部需要用到GPMC總線時需嚴格遵守GPMC通信協議，防止影響系統啟動。

這三點是系統應用中容易出錯的地方，這里重點給大家介紹下，希望在今后的設計中為大家提供參考依據。

ZLG致遠電子16年來致力于高端測量與分析儀器、嵌入式工控與物聯網等領域的各項技術的研究，踏踏實實做技術，只為能給您提供好的產品和優質的技術服務。

圖5 ZLG致遠電子工業互聯網智能控制方案
