那么今天將給大家?guī)淼氖牵?a href="http://www.asorrir.com/tags/orcad/" target="_blank">orCAD中設計檢查。講解內容：布線初步完成后檢查是否有遺漏未布線的網絡，生成報告，在其中查看未布線的網絡并完善布線。查看多余線頭，生成報告并完善。

orCAD中設計檢查

1.布線初步完成后檢查是否有遺漏未布線的網絡

Tools/Reports

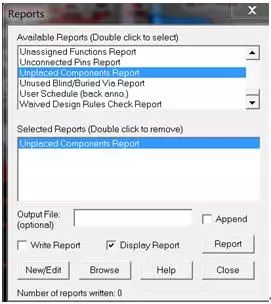

雙擊Unplaced Components Report選中

勾選Display Report

單擊Report，即生成報告，在其中查看未布線的網絡并完善布線

2.查找多余線頭

Tools/Reports，彈出窗口

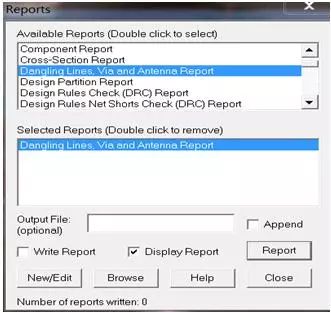

選擇Dangling Lines,Via and Antenna Report

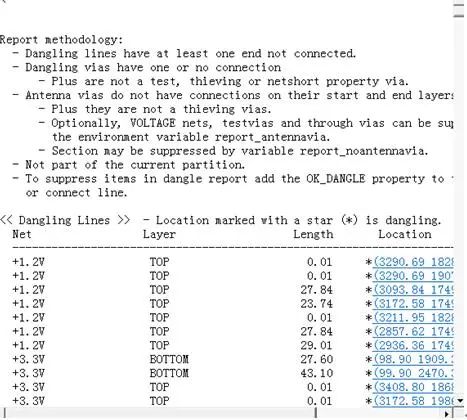

出現report窗口如下

單擊坐標即可定位cline

或直接使用Tools/Quick Reports，列出了所有可生成的報告，單擊要生成的報告即可顯示報告內容，并根據報告內容進行完善，若需保存報告單擊保存按鈕即可

以上就是設計檢查的全部操作過程。
