iPhone8系列手機已經開售，朋友圈看到各種版本的拆機狂魔，有iFixit版本，有Tech Insights版本，更有各式國產版本。

其中我比較感興趣的是主射頻方案，所以這里根據iFixit和Tech Insights版本來學習一下iPhone8的射頻方案，其中iFixit拆的是高通版，Tech Insights拆的是intel版，射頻方案略有不同，我們?cè)敿?xì)來看：

1 iFixit拆的高通版本：

下圖為主板正面,其中射頻相關器件有

橙色：高通MDM9655 Snapdragon X16 LTE調制解調器

黃色：Skyworks SkyOne SKY78140

綠色：安華高8072JD130

淺藍色：P215 730N71T可能是一個ET Tracker

深藍色：Skyworks 77366-17四頻GSM功率放大器模塊

主板反面如下，其中射頻相關器件有：

綠色：高通WTR5975千兆LTE射頻收發器和PMD9655 PMIC

紫色：Skyworks 3760 RF開關和SKY762-21

2 Chiprebel拆的Intel版本：

下圖為主板正面,其中射頻相關器件有

Intel modemXMM7480

Qorvo 81004 ET tracker

低頻PAMiD:Qorvo 76041

中頻PAMiD:Avago 8056

高頻PAMiD:Avago 8066

下圖為主板反面,其中射頻相關器件有

Intel的RF transceiver，型號是5757.

Intel的PMIC，型號是6848

GSM PA 依然是來自skyworks, Sky77367

EPCOS D5341，這個是filter bank還是LNA 還是switch不確認，挺有意思的， LNA平臺用了EPCOS的器件

DRX 器件這里拆機報告沒標出來，根據Tech Insights的結果這里還是Skyworks的 Sky13764, Sky13767

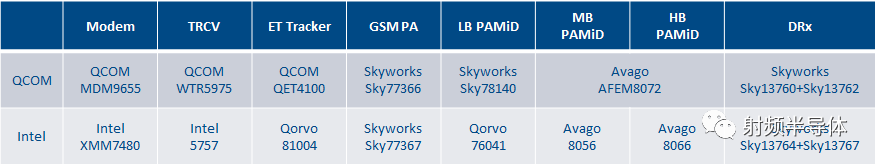

總結來看，高通版本：

QCOM Modem+WTR5975 TRCV, ET tracker應該也是QCOM的4100，拆機并未看到絲印。

GSM PA依然是Skyworks Sky77366；PAMID這次共兩顆，低頻一顆Skyworks Sky78140, 中高頻一顆Avago AFEM8072.

另外值得注意的一點是，WTR5975 main path需要外置的LNA Module，拆機圖片中沒看到絲印，猜測應該是QCOM 自己的產品。

接收diversity path上看到Skyworks的 DRx module（switch+LNA+filter），兩顆Sky13760, Sky13762

Intel版本

intel Modem XMM7480 + Intel TRCV 5757, ET tracker是Qorvo的81004

GSM PA依然是Skyworks Sky77367；PAMID共三顆，低頻一顆Qorvo 76041, 中頻Avago AFEM8056， 高頻Avago AFEM8066.

接收diversity path上看到Skyworks的 DRx module（switch+LNA+filter），兩顆Sky13764, Sky13767

一覽無余，真正大贏家必須是Broadcom(Avago)；咱們下一篇文章可以談?wù)剣a(chǎn)PA的缺貨前景了
