下面是8051單片機引腳圖及引腳功能介紹：

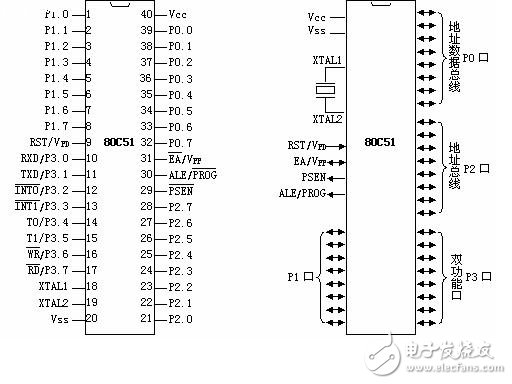

《單片機引腳圖》

40個引腳按引腳功能大致可分為4個種類：電源、時鐘、控制和I/O引腳。

⒈ 電源:

⑴ VCC - 芯片電源，接+5V；
⑵ VSS - 接地端；

注：用萬用表測試單片機引腳電流一般為0v或者5v，這是標準的TTL電平，但有時候在單片機程序正在工作時候測試結果并不是這個值而是介于0v-5v之間，其實這之是萬用表反映沒這么快而已，在某一個瞬間單片機引腳電流還是保持在0v或者5v的。

⒉ 時鐘:XTAL1、XTAL2 - 晶體振蕩電路反相輸入端和輸出端。

⒊ 控制線:控制線共有4根，

⑴ ALE/PROG:地址鎖存允許/片內EPROM編程脈沖
① ALE功能：用來鎖存P0口送出的低8位地址
② PROG功能：片內有EPROM的芯片，在EPROM編程期間，此引腳輸入編程脈沖。

⑵ PSEN:外ROM讀選通信號。

⑶ RST/VPD:復位/備用電源。

① RST（Reset）功能：復位信號輸入端。

② VPD功能：在Vcc掉電情況下，接備用電源。

⑷ EA/Vpp:內外ROM選擇/片內EPROM編程電源。

① EA功能：內外ROM選擇端。

② Vpp功能：片內有EPROM的芯片，在EPROM編程期間，施加編程電源Vpp。

⒋ I/O線

80C51共有4個8位并行I/O端口：P0、P1、P2、P3口，共32個引腳。
P3口還具有第二功能，用于特殊信號輸入輸出和控制信號（屬控制總線）。
