一文讀懂雙向電平轉換電路
當你使用3.3V的單片機的時候，電平轉換就在所難免了，經常會遇到3.3轉5V或者5V轉3.3V的情況。

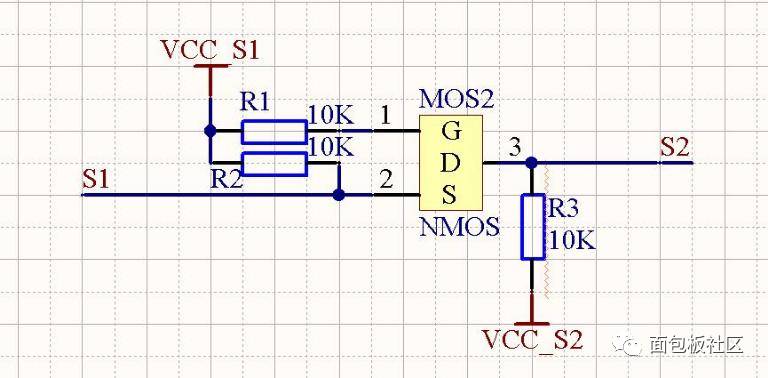

這里介紹一個簡單的電路，他可以實現兩個電平的相互轉換(注意是相互哦，雙向的，不是單向的)。電路十分簡單，僅由3個電阻加一個MOS管構成，電路圖如下：
上圖中，S1，S2為兩個信號端，VCC_S1和VCC_S2為這兩個信號的高電平電壓.另外限制條件為：
1.VCC_S1<=VCC_S22.S1的低電平門限大于0.7V左右(視NMOS內的二極管壓降而定)3.Vgs<=VCC_S14.Vds<=VCC_S2
對于3.3V和5V/12V等電路的相互轉換，NMOS管選擇AP2306即可。原理比較簡單，大家自行分析吧！此電路我已在多處應用，效果很好。
