下面介紹幾種巧妙的廉價的電流檢測電路

三極管電流檢測電路

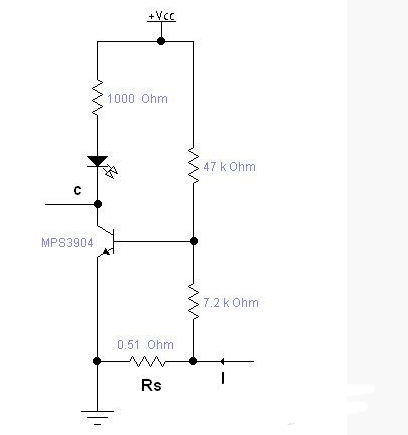

如果簡單的用三極管導通與截止來檢測電流的話，三極管開啟要0.7V左右，電流比較小的時候需要串比較大的采用電阻，同時浪費較大的反饋電壓，如上圖方法，可以用比較小的電阻，消耗很小的電壓就能檢測到電流I，通過調整三極管基機電阻可以調整檢測的靈敏度。這個電路可以用在充電器等需要顯示有沒有充電電流的地方。

高靈敏度電流檢測電路

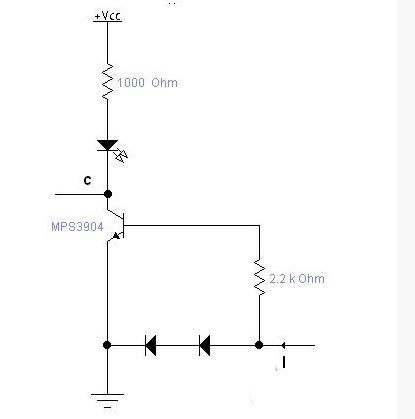

這個電路用兩個二極管做電流采樣，靈敏度非常高，電流可以做到動態范圍很大，在大功率或高電壓應用場合比較合適，缺點是電壓需要損失掉約1.4V。

TL431電流反饋電路

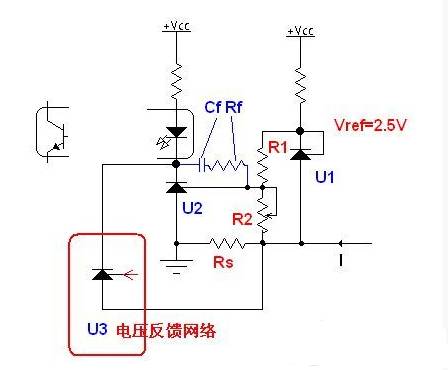

TL431 價格低廉，在開關電源的反饋環路大量應用，但其FB電壓為2.5V，直接用做電流反饋時要很大的采樣電阻，浪費電壓。圖中用兩個TL431實現電流反饋，可以用比較小的采樣電阻實現精密的電流反饋，如果還有電壓反饋網絡，再并上U3的電壓反饋電路。
