      非常詳細的PCB資料分享之中興通訊PCB接地設計全集

      3X1L_gh_f97d258 ? 來源：互聯網 ? 作者：佚名 ? 2017-11-14 05:47 ? 次閱讀

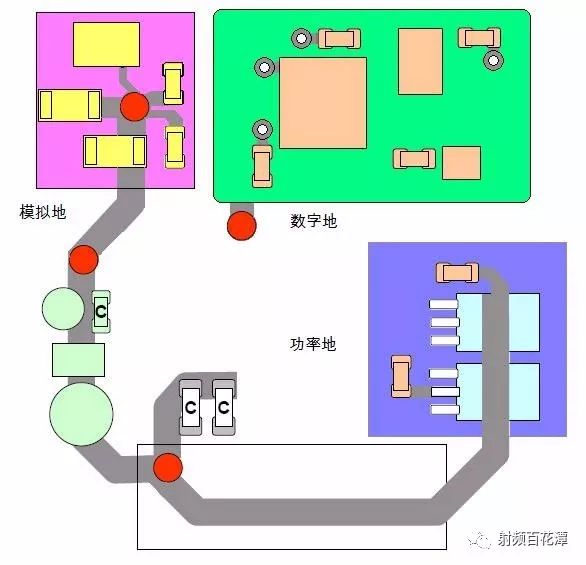

      電路圖上和PCB板上的GND(Ground)代表地線或0線，GND就是公共端的意思，也可以說是地。所謂PCB板接地，就是將所有地線連到電源地線。而從各個電路的地線連接到地平面可以采取很多做法，下面請來了解一下吧！


      聲明：本文內容及配圖由入駐作者撰寫或者入駐合作網站授權轉載。文章觀點僅代表作者本人，不代表電子發燒友網立場。文章及其配圖僅供工程師學習之用，如有內容侵權或者其他違規問題，請聯系本站處理。 舉報投訴
      • PCB板
        +關注

        關注

        27

        文章

        1468

        瀏覽量

        53025
      • GND
        GND
        +關注

        關注

        2

        文章

        544

        瀏覽量

        39483
      • pcb接地設計
        +關注

        關注

        0

        文章

        2

        瀏覽量

        1221

      原文標題：中興通訊PCB接地設計指南（內參）

      文章出處：【微信號：gh_f97d2589983b，微信公眾號：高速射頻百花潭】歡迎添加關注！文章轉載請注明出處。
