LoRaWAN 分層

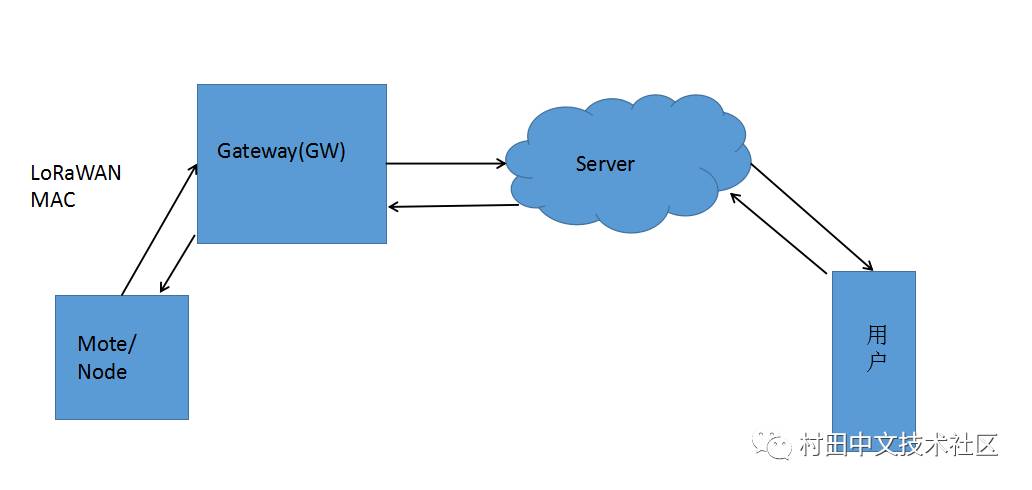

總體架構一共分為4部分：

LoRaWAN從底層到最后用戶拿到數據的通訊過程通訊大致可分為三段：

1. MOTE <---> GW (MAC層)

2. GW <---> server

3. server <---> 用戶

LoRa聯盟 規定了 MAC層的通訊協議，只有在設備（GW、MOTE）共同遵守的MAC層協議的前提下，不同硬件廠商的設備才能互相接入。

而GW <---> Server以及Server <---> 用戶這兩層的協議雖然LoRa聯盟有所規范，但不同廠商之間可能會存在不同。

Mote/Node

Mote/Node 就是節點，在LoRaWAN中，節點一般與傳感器連接，負責的就是收集傳感數據，然后通過LoRaMAC 協議傳輸給Gateway。

Gateway

Gateway也就是網關，主要負責將節點的數據傳輸給服務器，也就是完成數據從LoRa方式到網絡方式的轉換，其中Gateway并不對數據做處理，只是負責將數據打包封裝，然后傳輸給server(服務器)。

Server

按照LoRaWAN的規定，Server又分為四部分--NS(Network server)、AS(Application server)、CS(Customer server)、NC(Network controller)

其中每個部分的分工和職能各不相同。相應的我會在后續的文章中講到。

用戶

用戶一般只的是直觀使用這個數據的人，一般是APP或者其他客戶端方式，從服務器獲取數據。

應用分析

在這里我以LoRaWAN 方式實現農場的土壤濕度檢測來具體說明這各個部分的區別。

實現農場的土壤濕度的檢測主要分為幾個步驟：

• 實現傳感器采集土壤濕度（sensor層）

• 將采集到的土壤濕度通過MOTE發送給GW(LoRaMac 層)

• GW將收到的數據發送給NS（GW<--->Server）

• NS再將數據發送給用戶(Server<--->Customer)

• 用戶通過APP或者其他方式可以看到土壤的濕度狀態。(Display)

通過以上的幾個步驟，就可以實現遠程監控農場土壤濕度。
